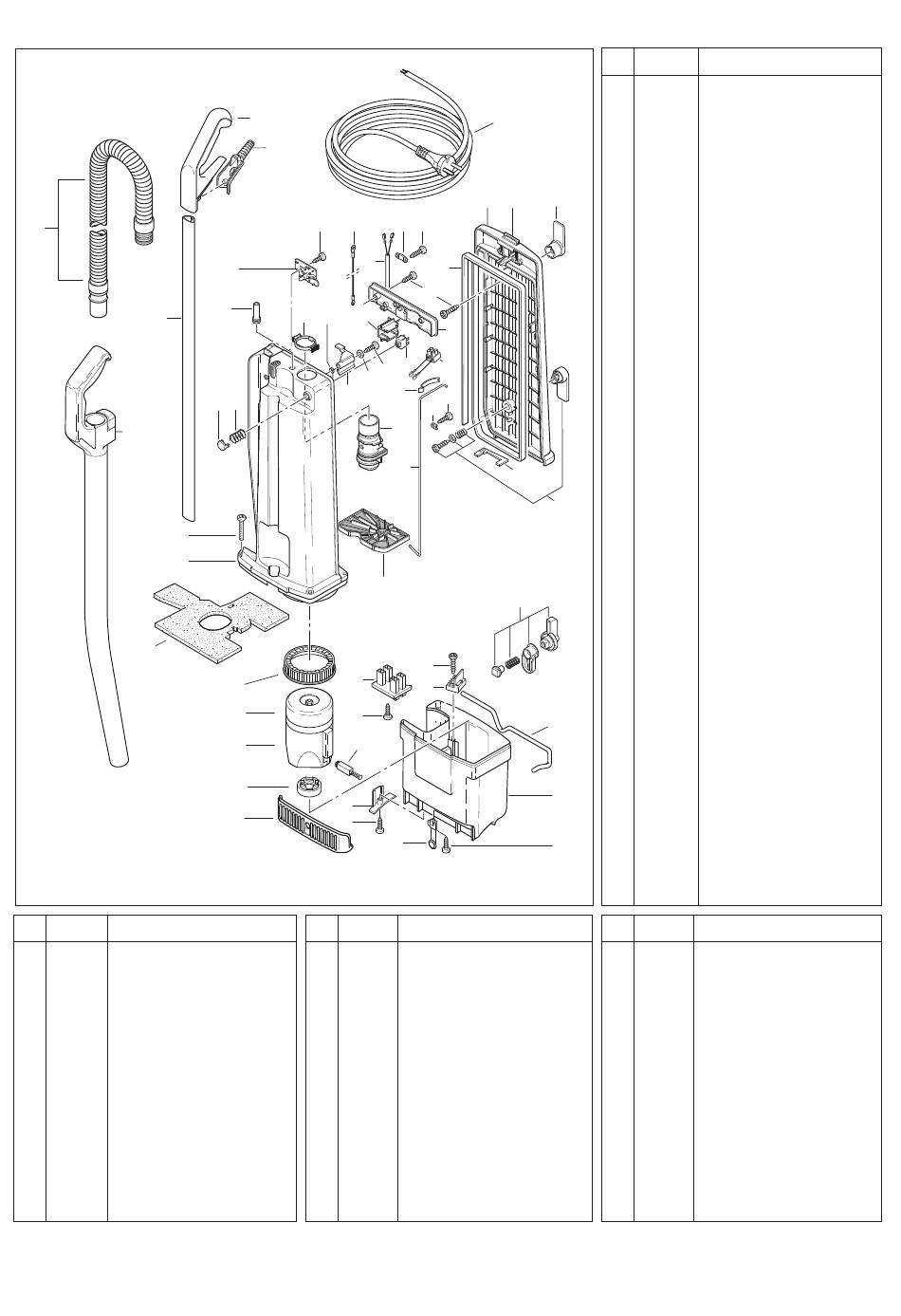

7. Ersatzteilliste / Spare parts

31
4
30
49
5
35
Pos. Part-No. Description (ENG)
1 1870/1dg Cable with EU-Plug
2 1871/1dg Cable with CH-Plug
2 1037EH Handle grip cpl.
3 1596HG Handle cover cpl.
4 1794 Handle cpl.
5 1971bo Dust bag housing
6 1035hg Grommet
7 1966hg Switch button
8 1962 Spring
9 05115 Switch
10 1955 Switch holder
11 1038bo Connecting tube
12 1792hg Retaining ring
13 1977ER Printed circ.board
14 0835 Antistatic-wire, blue
14 0836 Antistatic-wire, blue
15 1028 Internal cable
16 1030UL Cable clamp
17 1026bo Switch cover cpl.
18 1040 Dust bag lever
19 1041 Return spring
2
3
46 14
15
13
6
12 19 10
47
50
18
7 8
23
43
42
38
47
39
40
41
33
45
47
Pos. Part-No.
20 1027
21 1025
22 1073
23 1044
24 1039bo
25 1059
26 1061
27 1057BO
28 1461bo
29 1462BO
30 1783N
31 1784sb
32 1797CF
33 1521hg
34 1798dg
35 1896
36 1553
37 0819dg
38 1888ER
39 05118S
40 1821
1
24 27 28
16 48
25
47
17
9
51
20
47
22
11
21
26
29
37
47
44
36
32
34
47
Description (ENG)
Leaf spring
Connecting rod
Clamp
Motor filter
Back cover cpl.
Back cover seal
Gasket
Latch with spring and pin
Cable hook
Cable hook, turnable
Extension tube without hose cpl.
Hose cpl., silver
Motor housing
Housing cover r.h.
Filter retaining button cpl.
Sound insulation 360/460
Locking rod
Locking catch cpl.
Vac motor 230V/1000W cpl.
Carbon brush set vac.mot.
Motor cover
Pos. Art.-No. Benennung (DE)
1 1870/1dg Anschlussleitung mit
Konturen-Stecker
1 1871/1dg Anschlussleitung mit CH-Stecker
2 1037EH Griff kpl.
3 1596HG Griffabdeckung kpl.
4 1794 Stiel kpl.
5 1971bo Gehäuse
6 1035hg Knickschutztülle
7 1966hg Schalterknopf
8 1962 Druckfeder Schalterknopf
9 05115 Druckschalter
10 1955 Halter für Schalter
11 1038bo Verbindungshülse
12 1792hg Sicherungsring
13 1977ER Leiterplatte
14 0835 Antistatikleitung, 205mm blau
14 0836 Antistatikleitung, 160mm blau
15 1028 Zwischenleitung
16 1030UL Zugentlastungsschelle
17 1026bo Abdeckung kpl.
18 1040 Filtertütensicherung
19 1041 Drehfeder
20 1027 Blattfeder
21 1025 Sicherheitsfiltergestänge
22 1073 Lasche
23 1044 Sicherheitsfilter
24 1039bo Deckel kpl.
25 1059 Deckeldichtung 1,6 m
26 1061 Flachdichtung
27 1057BO Deckelschloss
28 1461bo Leitungshaken
29 1462BO Leitungshaken
30 1783N Handsaugrohr kpl.
31 1784sb Schlauch kpl.
32 1797CF Topf
33 1521hg Topfabdeckung, rechts
34 1798dg Filterrastknopf, kpl.
35 1896 Schalldämmungsmatte
36 1553 Verriegelungsstange
37 0819dg Verriegelungsknopf, kpl.
38 1888ER Gebläsemotor 230V/1000W kpl.
39 05118S Kohlebürstenset
40 1821 Schalldämpfer
41 1411 Stützgummi
42 1047 Gebläsedichtring
43 1541 Kontaktaufnahme, kpl.
44 1012N Kontaktsockel kpl.
45 1534hg Abluftfilter
46 0101ER Linsenblechschr. C3,9x9,5
47 0102ER Linsenblechschr. F3,9x13
48 0103ER Linsenblechschr. C3,9x16
49 0111ER Linsenschr. AM5x30
50 0140ER Scheibe 4,3 Din 125
51 05116ER Anschlußklemme
Pos. Part-No. Description (ENG)
41 1411 Motor support
42 1047 Vac motor seal
43 1541 Female contact holder cpl.
44 1012N Terminal block cpl.
45 1534hg Exhaust filter
46 0101ER Screw C 3,9x9,5 Din 7981
47 0102ER Screw F 3,9x13
48 0103ER Screw C 3,9x16 Din 7981
49 0111ER Screw AM5x30 Din 7985
50 0140ER Washer 4,3
51 05116ER Terminalblock
