6
3
12
4
5
4
14
6
17
6
1

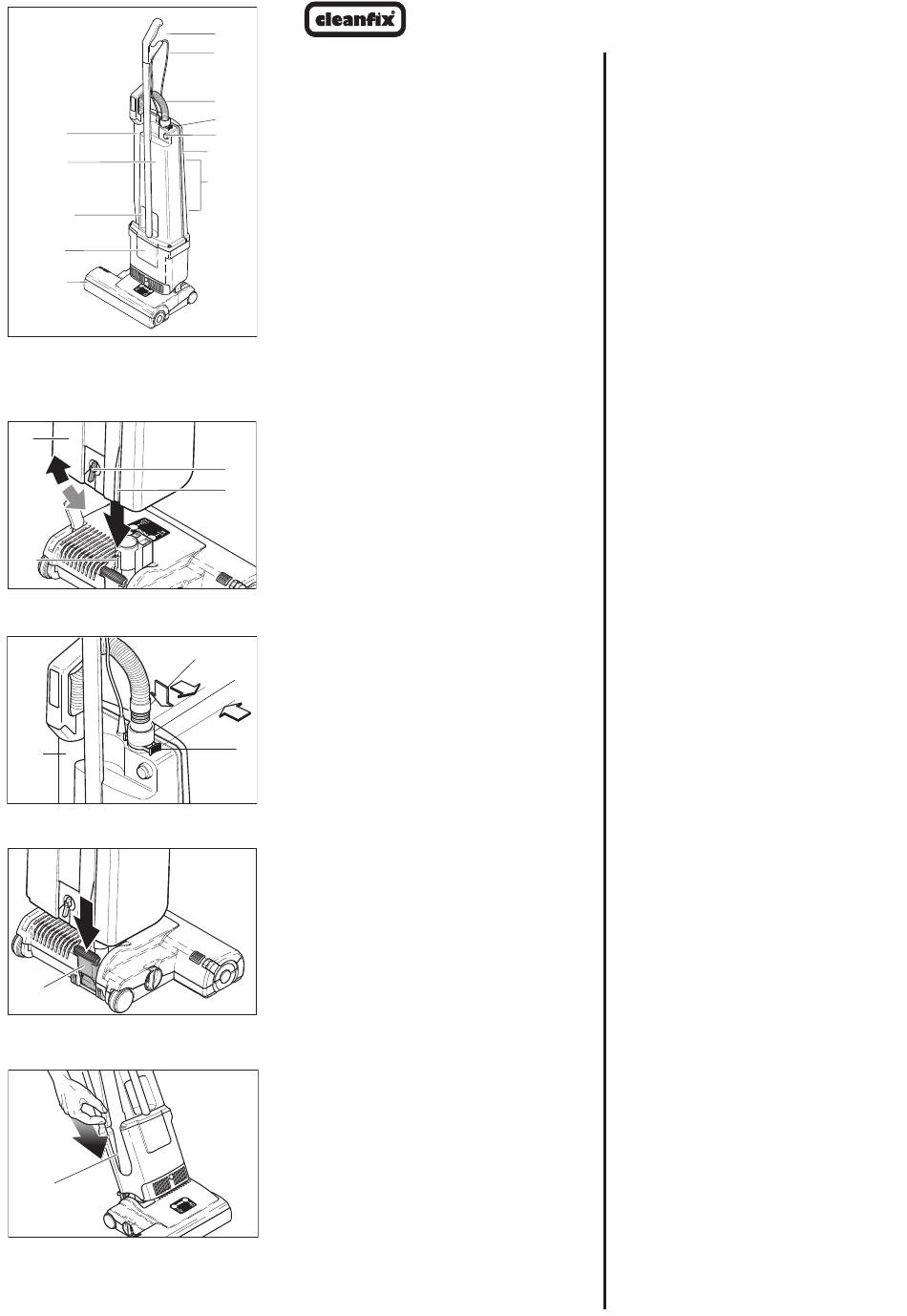

BS 360C
2
1
Griff
7
2
Anschlußleitung
8
3
Filtergehäuse
9
4
Motorgehäuse
10
5
Elektrobürste
11
6
Teleskoprohr
7
Schlauch
8
Sicherungsring
9
Ein-/Aus- Schalter
10 Deckel
11 Kabelhaken
12 Griffmulde
4. Inbetriebnahme
Zusammenbau des Bürstsaugers
Das Staubsauger-Oberteil in senkrechter Posi-
15
tion auf die Elektro-Teppichbürste stecken. Die
Linie (13) auf dem Motorgehäuse (4) zeigt dabei
13
genau auf die Rippe am Gelenk (14). Der Dreh-
knopf (15) muß während des Aufsteckens nach
links gedreht sein, nach dem Aufstecken Knopf
in senkrechte Stellung drehen.
Saugschlauch anschließen
7
Das Teleskopsaugrohr (6) erst in das Gelenk
25
einführen und dann mit dem Griff auf den Nok-
ken am Filtergehäuse stecken. Die passende
Schlauchseite in das Teleskopsaugrohr (6) ein-
führen. Zum Anschließen des Schlauches (7) an
das Filtergehäuse, das Ende mit der schwarzen
8
Buchse in die Verbindungshülse (25) einführen
und ganz einschieben. Zum Lösen des Schlau-
ches den Sicherungsring (8) an den Griffflächen
zusammendrücken.
Gelenkraste
Die Gelenkraste (17) arretiert den Bürststaub-
sauger in senkrechter Ruhestellung. Zum Lö-
sen der Gelenkraste (17) das Rastpedal treten
und das Gerät nach hinten kippen.
Elektroteppichbürste einschalten
Die Elektroteppichbürste schaltet sich automa-
tisch ein, wenn das Teleskopsaugrohr (6) fest im
Motorgehäuse sitzt. Bitte Prüfen! Für Neben-
saugarbeiten das Handsaugrohr (6) aus dem
Motorgehäuse ziehen, dabei schaltet sich die
Teppichbürste automatisch ab.
1
Handle grip
2
Cable
3
Dust bag housing
4
Vacuum motor housing
5
Power head
6
Telescopic tube
7
Hose
8
Retaining ring
9
On / Off switch
10 Back cover
11 Cable hook
12 Carrying recess
4. Preparation
Assembling the vacuum cleaner
Hold the upper part of the vacuum cleaner in
vertical position and insert it into the power
head. Locate the line (13) on the motor housing
(4) accurately opposite the rib on the swivel neck
(14). The rotary knob (15) must be turned to the
left during the locating. Secure the vacuum sec-
tion in place by turning the rotary knob to the
vertical position.
Attaching suction hose
Push the black end of the hose into the connect-
ing tube (25) so that it clicks into place. Fit the
telescopic tube (6) to the dust bag housing and
push the handle over the projection. The other
end of the hose fits into the telescopic tube only
one way.
Swivel neck latch
To release the vacuum cleaner from the locked
upright position depress the foot pedal (17) and
tilt the vacuum cleaner backwards.
Switch the electric power head on
Power head motor stops automatically when the
telescopic tube (6) is withdrawn and restarts au-
tomatically when reinserted. If power head does
not start check that the telescopic tube is fully
inserted.
7
