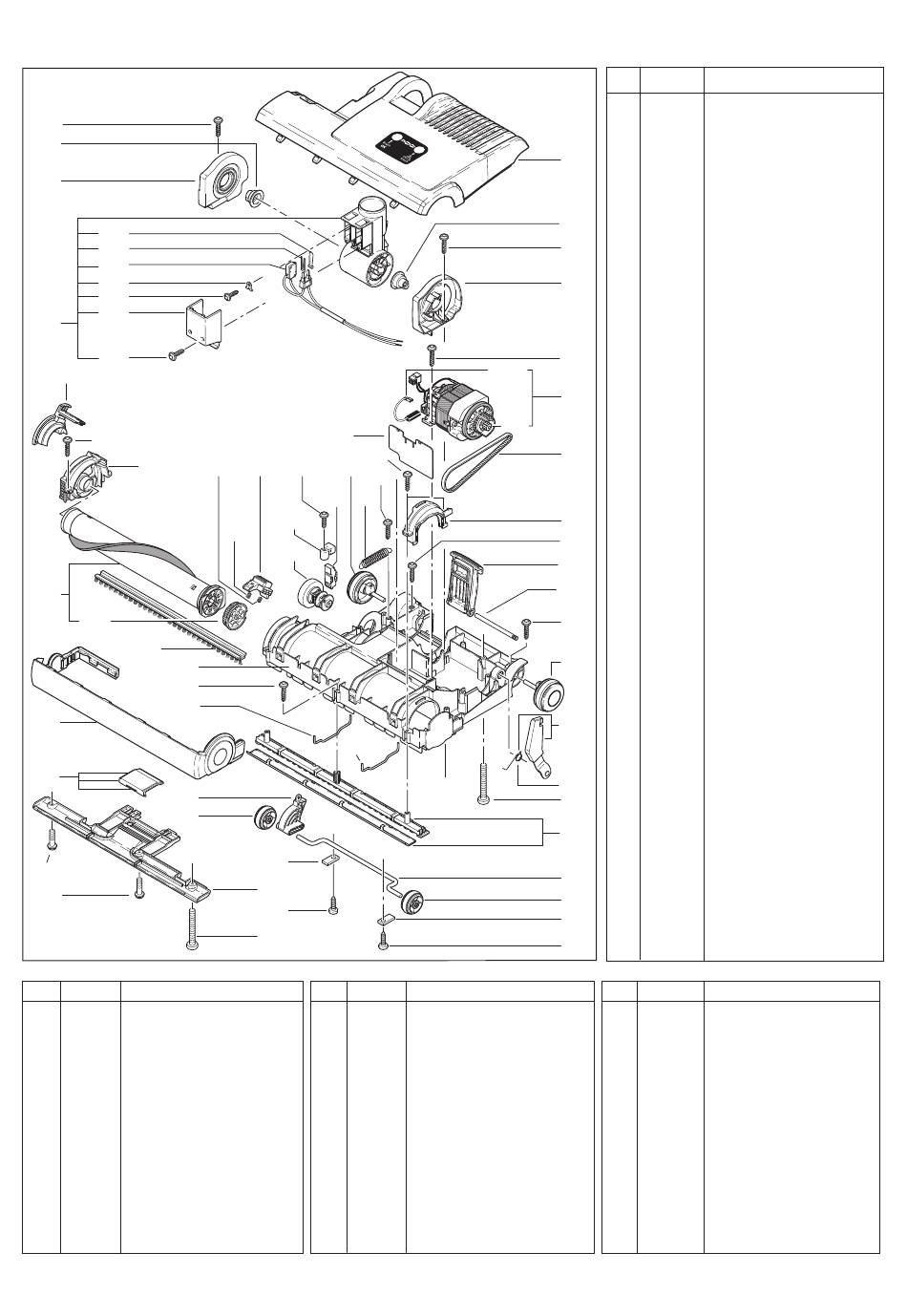

Cleanfix BS 360C Bedienungsanleitung Seite 10

138
106
120
122
123
118
124
140
119
117
140
135
136
130
127
125
128
100
136
103
102
141
142
110
X
137
137
Pos. Part.-No. Description (ENG)
100 20200hg Chassis cpl.
101 20204ER Front base plate cpl.
102 20109ER Bumper
103 20115 Retaining bracket
104 20107ER Rear base plate
105 20230ER Foot pedal cpl.
105a 20140ER Axle
106 20136ER Internal plastic bearing
107 2306HG Wheel
108 2014ER Axle clamp
109 20126ER Pile adjustment axle
110 2608hg Pile adjustment wheel
111 2833 Thrust member cpl.
112 20128ER Adjustment button
113 4019 Spring
114 2975ER Brush motor 230/240V, 175W
114a 05141S Pair of carbon brushes
10
126
136
138
131a 131 107
138
111 113
143
131a
112
103
108
104
138
139
Pos. Part.-No.
115 2319
116 2923
117 20231ER
118 0893ER
119 2530hg
120 20217ER
121 20218ER
122 2534
123 2546
124 1073
125 2919ER
126 20153ER
127 4098ER
128 2046
129 20123ER
130 20117ER
134
106
138
121
136
114a
114
115
116
129
138
105
105a
138
107
132
133
X
139
101
109
110
108
138
Description (ENG)
Motor pulley cpl.
Belt
Swivel neck cpl.
Wire on swivel cpl.
set with micro switch
Swivel neck cover
Swivel neck support r.h. cpl.
Swivel neck support l.h. cpl.
Control lever
Leaf spring
Clamp
Brush pulley
Printed circuit board 230V 175W
Brush assembly
Brush strip
Bearing block l.h.
Bearing block r.h.
Pos. Art.-No. Benennung (DE)
100 20200hg Unterteil kpl.
101 20204ER Bodenleisten vorne kurz kpl.
102 20109ER Stossbandage
103 20115 Haltebügel
104 20107ER Bodenleiste hinten
105 20230ER Rastpedal kpl.
105a 20140ER Achse
106 20136ER Gelenklagerbuchse
107 2306HG Laufrolle
108 2014ER Lasche verzinkt
109 20126ER Stellachse
110 2608hg Stellrolle
111 2833 Druckstück kpl.
112 20128ER Stellknopf
113 4019 Zugfeder
114 2975ER Bürstenmotor 230V 175W
114a 05141S Kohlebürsten-set
115 2319 Motorritzel kpl.
116 2923 Zahnriemen
117 20231ER Gelenk kpl.
118 0893ER Flachsteckeraufnahme kpl.
119 2530hg Gelenkdeckel
120 20217ER Gelenklager kpl. re
121 20218ER Gelenklager kpl. li
122 2534 Schalthebel
123 2546 Blattfeder
124 1073 Lasche
125 2919ER Zahnscheibe
126 20153ER Leiterplatte
127 4098ER Bürstenwalze
128 2046 Bürstenstreifen
129 20123ER Bürstenlager li
130 20117ER Bürstenlager re
131 20120ER Ausrückbügel
131a 20121ER Druckfeder
132 2652hg Gelenkarm
133 2651 Drehfeder Gelenkarm
134 20222boCF Oberteil BS350C
135 20118ER Bürstenlager re. lose
136 01017ER Linsenkopfschr. 4x20
137 0197ER Bodenblechschr.4x12
138 01036ER Amtec-schraube4,0x14
139 0176ER Linsenschraube 4 x 30
140 0102ER Linsenblechschr. 3,9x13
141 20124ER Reinigungsklappe
142 20127ER Hebel Stellachse
143 20129ER Befestigungskappe
Pos. Part.-No. Description (ENG)
131 20120ER Brush roller release
131a 20121ER Spring
132 2652hg Support lever with spring
133 2651 Return spring
134 20222boCF Power head cover
135 20118ER Side plate
136 01017ER Screw sts 4x20
137 0197ER Screw 4x12
138 01036ER Screw 4 x14
139 0176ER Screw 4 x 30
140 0102ER Screw 3,9x13
141 20124ER Access door
142 20127ER Axle adjustment lever
143 20129ER Mounting cap
