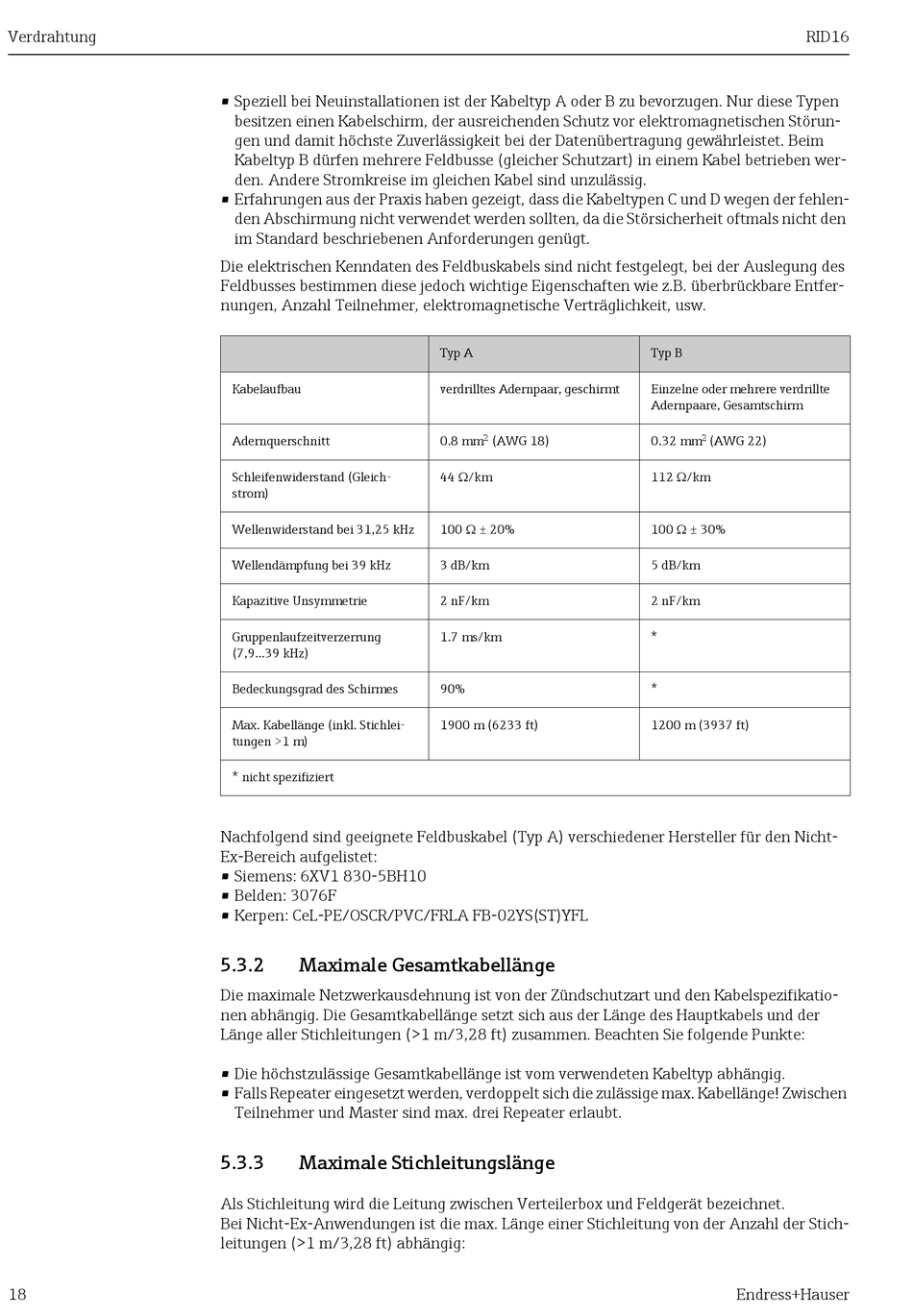

Verdrahtung
18
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen
besitzen einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störun-
gen und damit höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Beim
Kabeltyp B dürfen mehrere Feldbusse (gleicher Schutzart) in einem Kabel betrieben wer-
den. Andere Stromkreise im gleichen Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlen-
den Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den
im Standard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des
Feldbusses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfer-
nungen, Anzahl Teilnehmer, elektromagnetische Verträglichkeit, usw.
Kabelaufbau
Adernquerschnitt
Schleifenwiderstand (Gleich-
strom)
Wellenwiderstand bei 31,25 kHz
Wellendämpfung bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung
(7,9...39 kHz)
Bedeckungsgrad des Schirmes
Max. Kabellänge (inkl. Stichlei-
tungen >1 m)
* nicht spezifiziert
Nachfolgend sind geeignete Feldbuskabel (Typ A) verschiedener Hersteller für den Nicht-
Ex-Bereich aufgelistet:
• Siemens: 6XV1 830-5BH10
• Belden: 3076F
• Kerpen: CeL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
5.3.2 Maximale Gesamtkabellänge
Die maximale Netzwerkausdehnung ist von der Zündschutzart und den Kabelspezifikatio-
nen abhängig. Die Gesamtkabellänge setzt sich aus der Länge des Hauptkabels und der
Länge aller Stichleitungen (>1 m/3,28 ft) zusammen. Beachten Sie folgende Punkte:
• Die höchstzulässige Gesamtkabellänge ist vom verwendeten Kabeltyp abhängig.
• Falls Repeater eingesetzt werden, verdoppelt sich die zulässige max. Kabellänge! Zwischen
Teilnehmer und Master sind max. drei Repeater erlaubt.
5.3.3 Maximale Stichleitungslänge
Als Stichleitung wird die Leitung zwischen Verteilerbox und Feldgerät bezeichnet.
Bei Nicht-Ex-Anwendungen ist die max. Länge einer Stichleitung von der Anzahl der Stich-
leitungen (>1 m/3,28 ft) abhängig:
Typ A
verdrilltes Adernpaar, geschirmt
0.8 mm 2 (AWG 18)
44 /km
100  ± 20%
3 dB/km
2 nF/km
1.7 ms/km
90%
1900 m (6233 ft)
RID16
Typ B
Einzelne oder mehrere verdrillte
Adernpaare, Gesamtschirm
0.32 mm 2 (AWG 22)
112 /km
100  ± 30%
5 dB/km
2 nF/km
*
*
1200 m (3937 ft)
