4.2.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
finden Sie in Kapitel 12 "Technische Daten".
4.3

Montageanleitung

Das Gerät kann direkt an die Wand montiert werden oder der optionale Montagehalter kann
für die Wand- und Rohrmontage verwendet werden ( å 3).
4.3.1

Direkte Wandmontage

Um das Gerät direkt auf die Wand zu montieren, gehen Sie wie folgt vor:
• 4 Löcher bohren
• Das Gerät mit 4 Schrauben (5 mm / 0.2") an der Wand befestigen.
4.3.2 Rohrmontage
Der Montagehalter ist geeignet für Rohre mit einem Durchmesser zwischen 1" - 5". Das Mon-
tage-Kit besteht aus einer Montageplatte (Pos. 1), 2 Klemmen (Pos. 2) und 4 Schrauben
(Pos. 3) ( å 3 und  å 4).
Zur Montage des Gerätes an ein Rohr gehen Sie wie folgt vor:

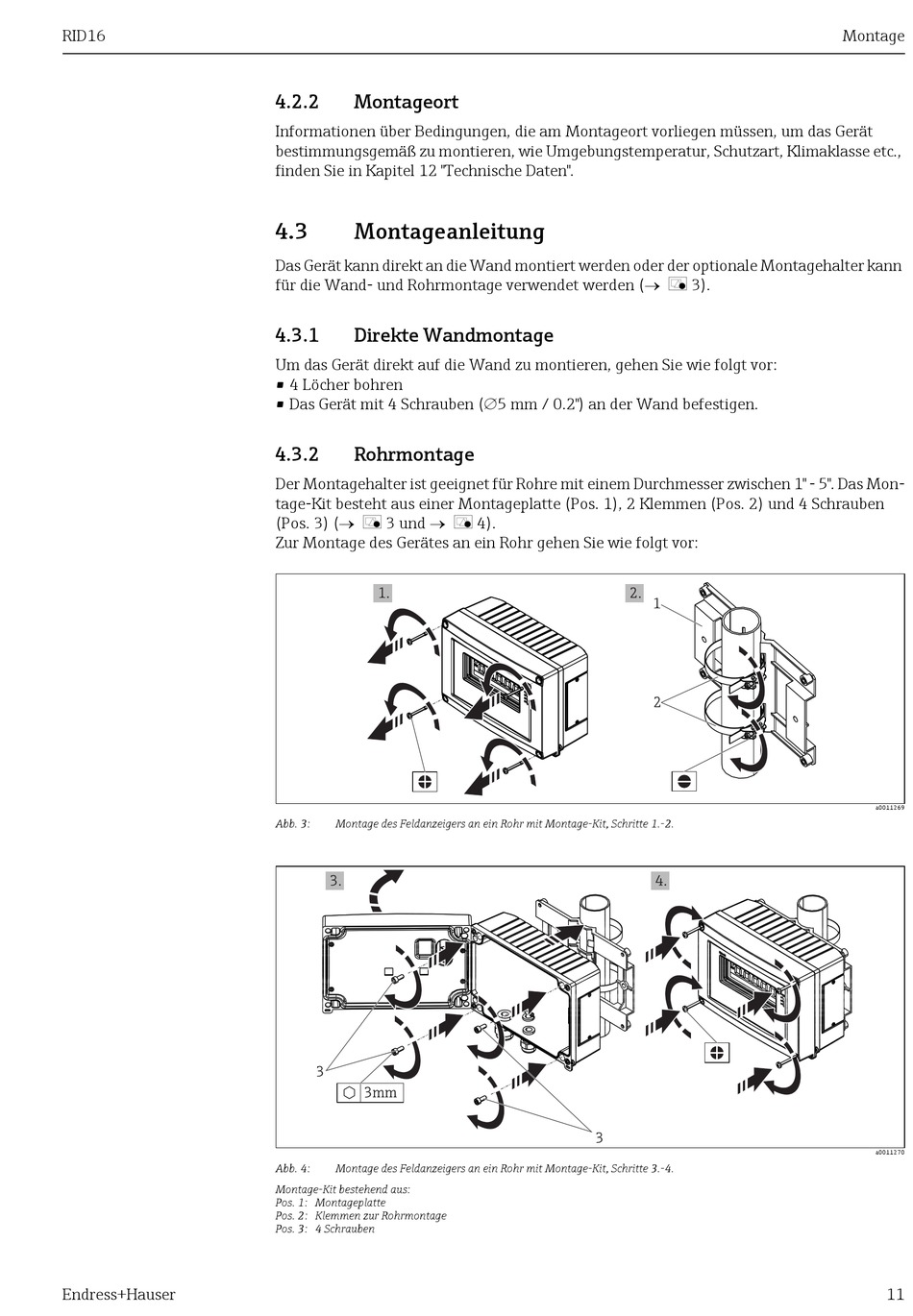

Abb. 3: Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 1.-2.
Abb. 4: Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 3.-4.
Montage-Kit bestehend aus:
Pos. 1: Montageplatte
Pos. 2: Klemmen zur Rohrmontage
Pos. 3: 4 Schrauben
Montage
a0011269
a0011270
