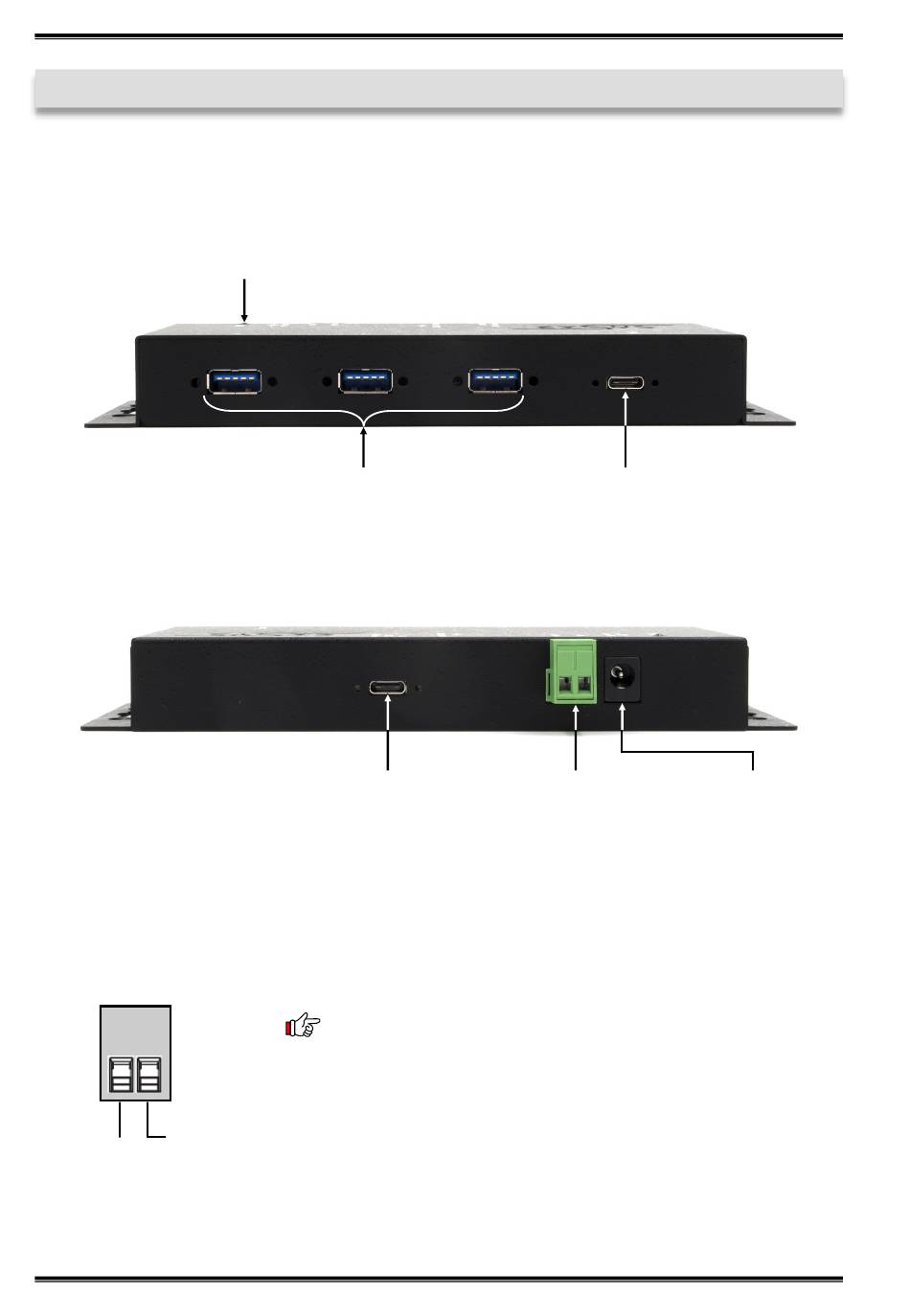

3. Aufbau & Anschlüsse

3.1 Aufbau

Vorderseite:
Betriebs LED
Rückseite:
3.2 Anschlüsse
+12V - 24V T-Block:
GND (Ground)
+12V - 24V
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
3x USB 3.2 Gen 1
Downstream A-Buchse
1x USB 3.2 Gen 1
Upstream C-Buchse
mit PD Aufladung
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
4
EX-1191HMVS-PD
1x USB 3.2 Gen 1 Downstream
C-Buchse mit PD Aufladung
12-24V T-Block
für optionales
externes Netzteil
12-24V Buchse für
im Lieferumfang
enthaltenem Netzteil
