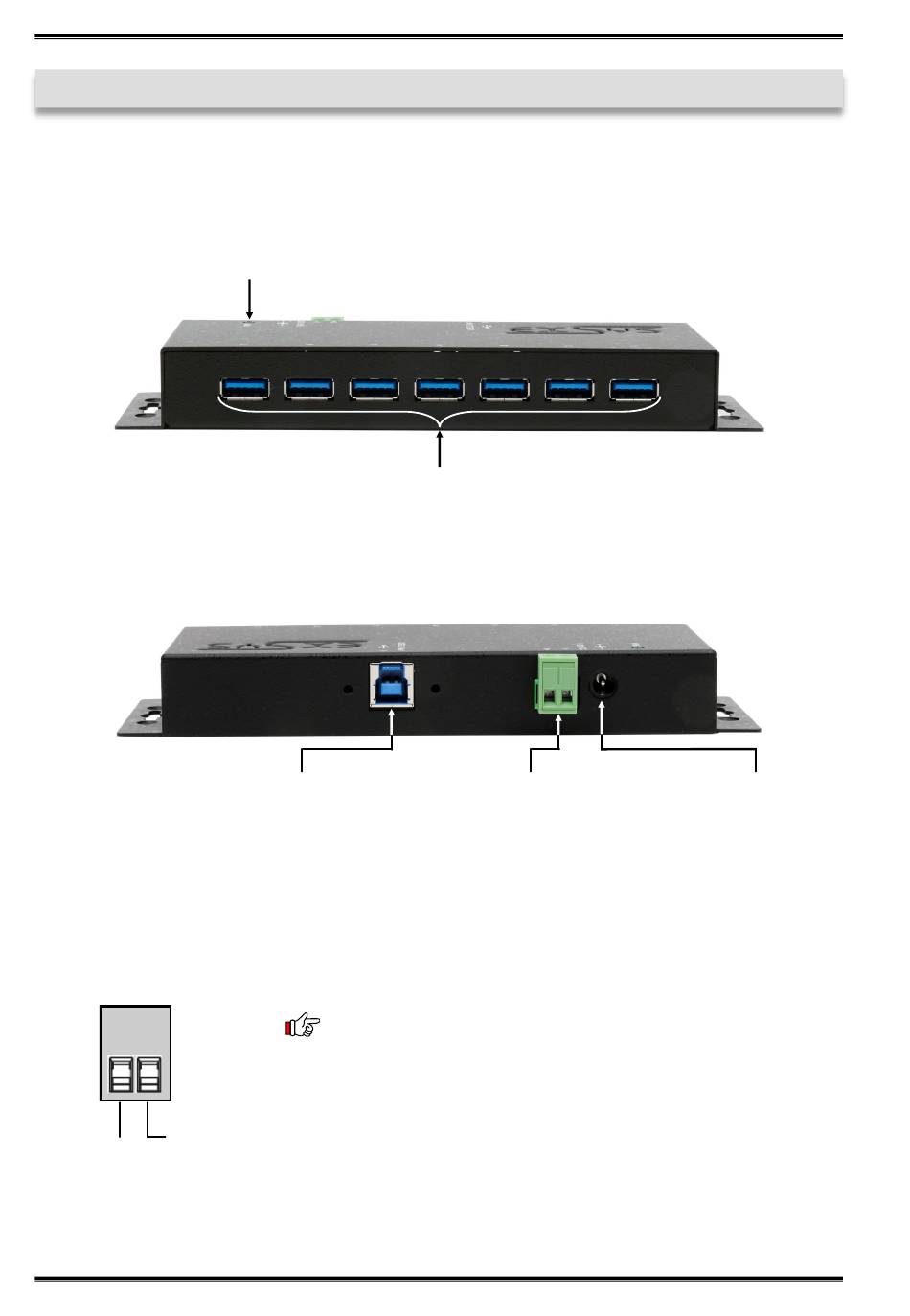

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.1 Aufbau

Vorderseite:
Betriebs LED
Rückseite:
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
7x USB 3.2 Gen 1
Downstream A-Buchse
1x USB 3.2 Gen 1
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
7-24V T-Block für
optionales externes Netzteil
4
EX-1188HMS-3
7-24V DC Buchse
für im Lieferumfang
enthaltenem Netzteil
