3. Aufbau und Anschlüsse

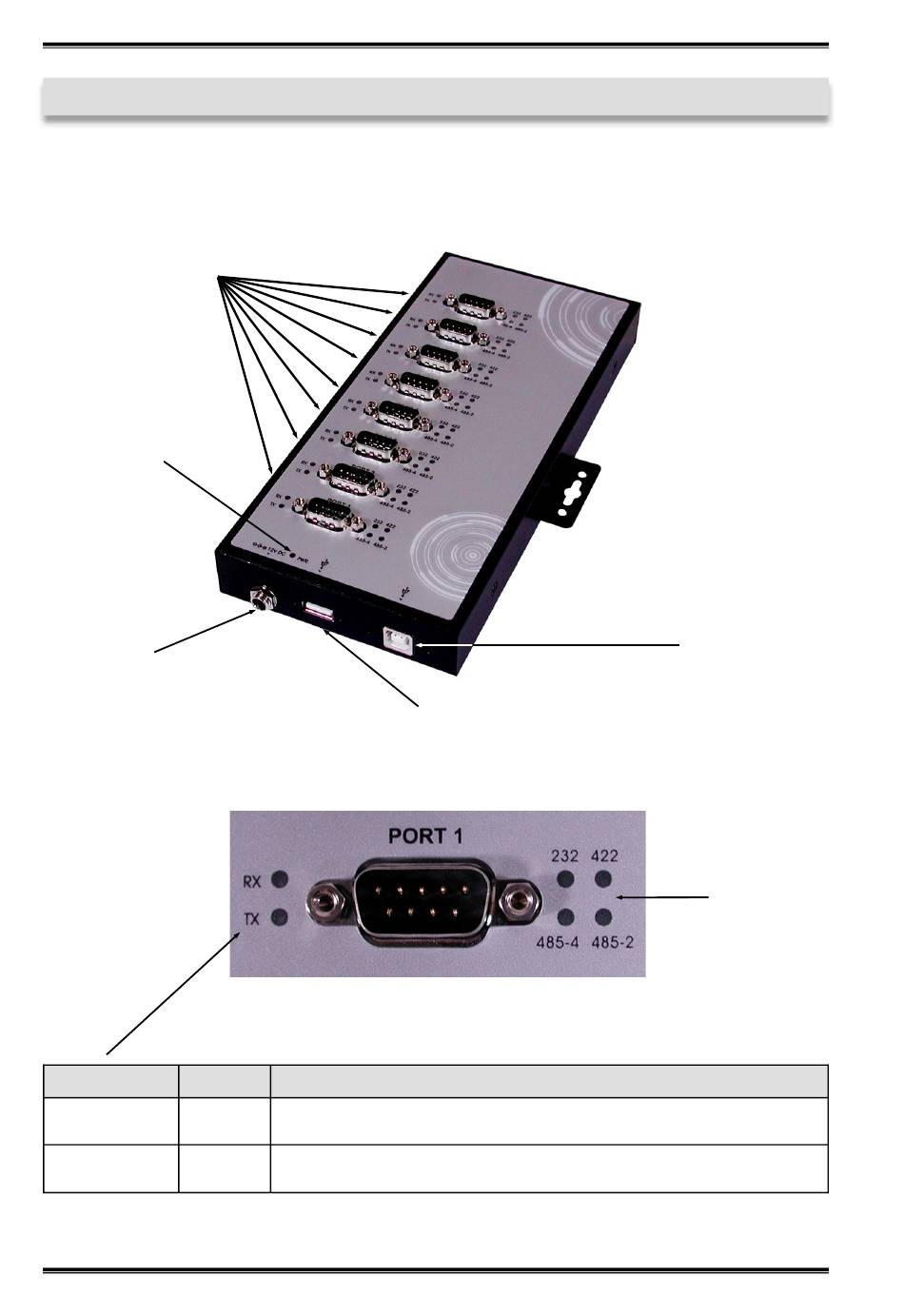

3.1 Aufbau

S1-S8:
8 x 9 Pin Stecker Seriell
RS-232/422/485
Betriebs LED
12V Buchse für externes
Netzteil (verschraubbar)
LED Name
Farbe
RX
Grün
TX
Grün
All manuals and user guides at all-guides.com
USB A-Buchse zur Erweiterung
einer zweiten EX-1348HMV
LED Funktion
Blinkend: Empfängt Daten
Blinkend: Sendet Daten
4
EX-1348HMV
USB B-Buchse
PC-Anschluss
(verschraubbar)
LED's zur
Anzeige des
Modi
