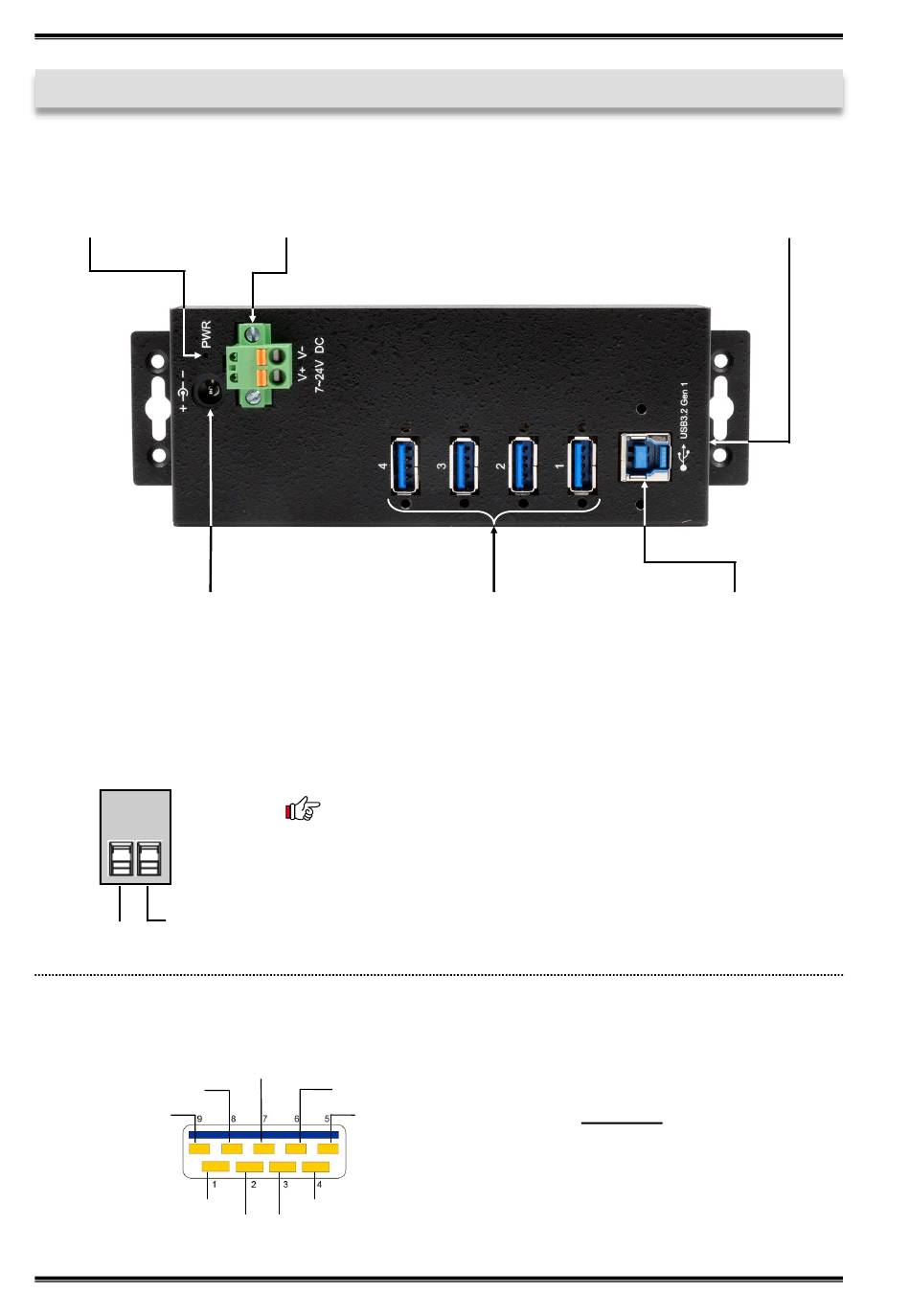

3. Aufbau & Anschlüsse

3.1 Aufbau

optional erhältliches Netzteil
Betriebs LED
7-24V DC-Buchse für
optional erhältliches Netzteil
3.2 Anschlüsse
+7V bis +24V T-Block:
GND (Ground)
+7V - 24V
USB 3.2 Gen 1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
7-24V T-Block für
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
4x USB 3.2 Gen 1
Downstream A-Buchse
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
4
EX-1505HMVS
Reset Knopf
1x USB 3.2 Gen 1
Upstream B-Buchse
Achtung!
