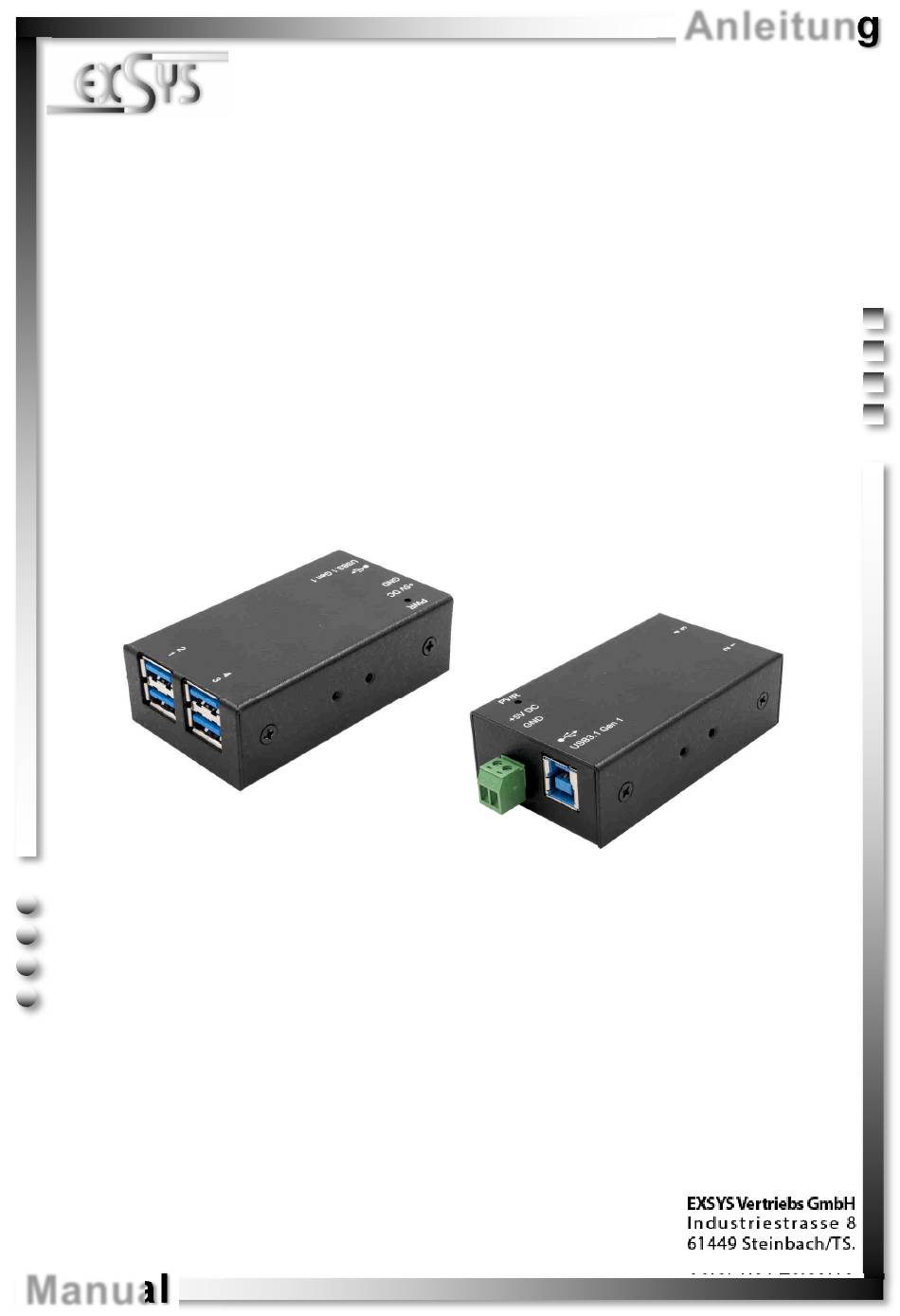

- Seite 1 Anleitung EX-1180HMS Kleinster 4 Port USB 3.1 (Gen1) Metall HUB mit 15KV ESD Überspannungsschutz Smallest 4 Port USB 3.1 (Gen1) Metal HUB with 15KV ESD Surge Protection Vers. 1.0 / 20.09.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 10 3.2 Connections ························································································ 10-11 3.3 Jumper Settings ························································································ 11 Hardware Installation ··········································································· 12 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1180HMS ist der kleinste USB 3.1 (Gen1) Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversorgung über den 5V Terminal Block werden an jedem Port die vollen 900mA zur Verfügung gestellt. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
1x USB 3.1 (Gen1) externes Netzteil oder zum Upstream B-Buchse Anschluss der EX-K1110 3.2 Anschlüsse +5V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
Gewalt einstecken. 3.3 Jumper Einstellungen Die EX-1180HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1180HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. -
Seite 6: Hardware Installation
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX- 1180HMS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1180HMS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. Montage an Tragschiene Löcher für... -
Seite 7: Treiber Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Technische Daten
Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 Volt Abmessung: 80,00 x 46,00 x 25,00 mm Gewicht: 300g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description

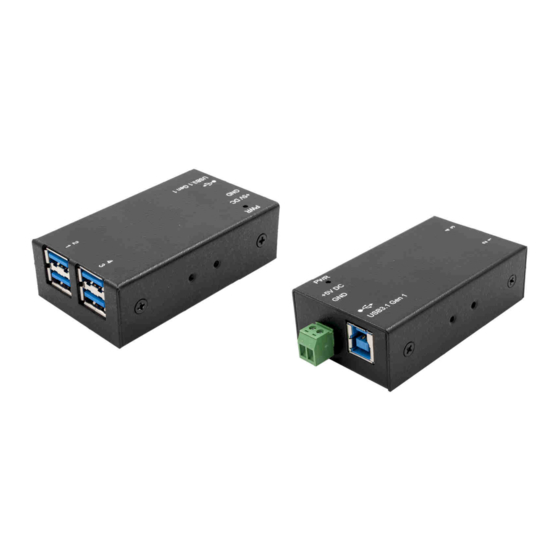

English 1. Description The EX-1180HMS is the smallest plug & play high-speed USB 3.1 (Gen1) metal hub for 4 USB devices. The EX-1180HMS provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. Via a external power supply it is possible to provide a maximum of 900mA on each USB port. -
Seite 10: Layout, Connections & Jumper Settings
1x USB 3.1 (Gen1) external Power Supply or to Upstream B-Port connect the EX-K1110 3.2 Connections +5V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Jumper Settings
The EX-1180HMS comes with the setting Self-Power. You also have the possibility the EX-1180HMS to supply Bus-Power. For this you open the case with the two screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Seite 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general in- stallation guide for the EX-1180HMS. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1180HMS to the wall or to a DIN-Rail if required. Installation to DIN-Rail... -
Seite 13: Driver Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 Volt Size: 80,00 x 46,00 x 25,00 mm Weight: 300g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
