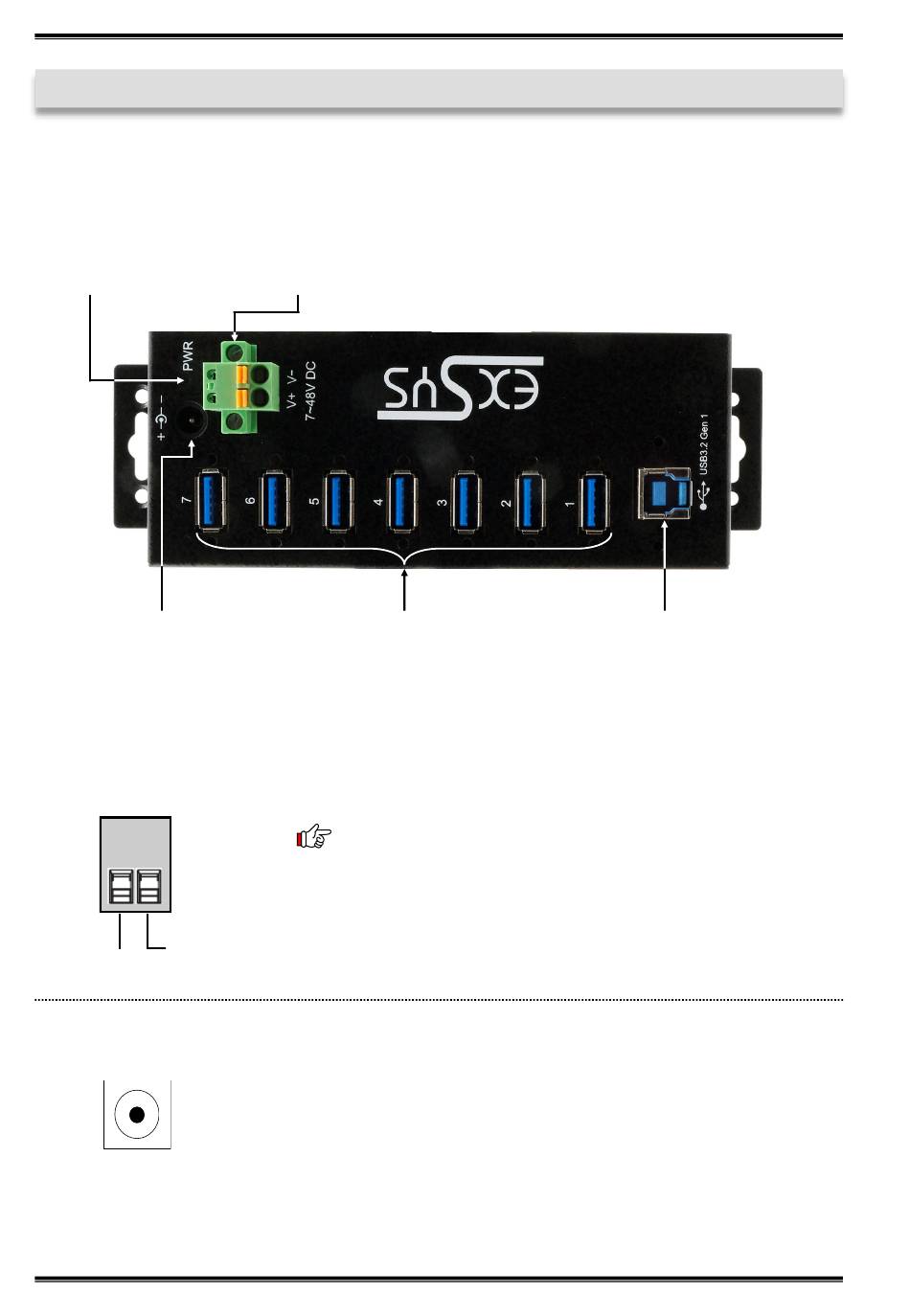

3. Aufbau & Anschlüsse

3.1 Aufbau

Vorderseite:
7-48V T-Block für optional
Betriebs LED
7-48V DC-Buchse für optional
erhältliches Netzteil
3.2 Anschlüsse
+7V bis +48V T-Block:
GND (Ground)
+7V - 48V
+7V bis +48V DC-Buchse:
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
erhältliches Netzteil
7x USB 3.2 Gen 1
Downstream A-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Nur zur Verwendung mit optional erhältlichem Netzteil!
1x USB 3.2 Gen 1
Upstream B-Buchse
