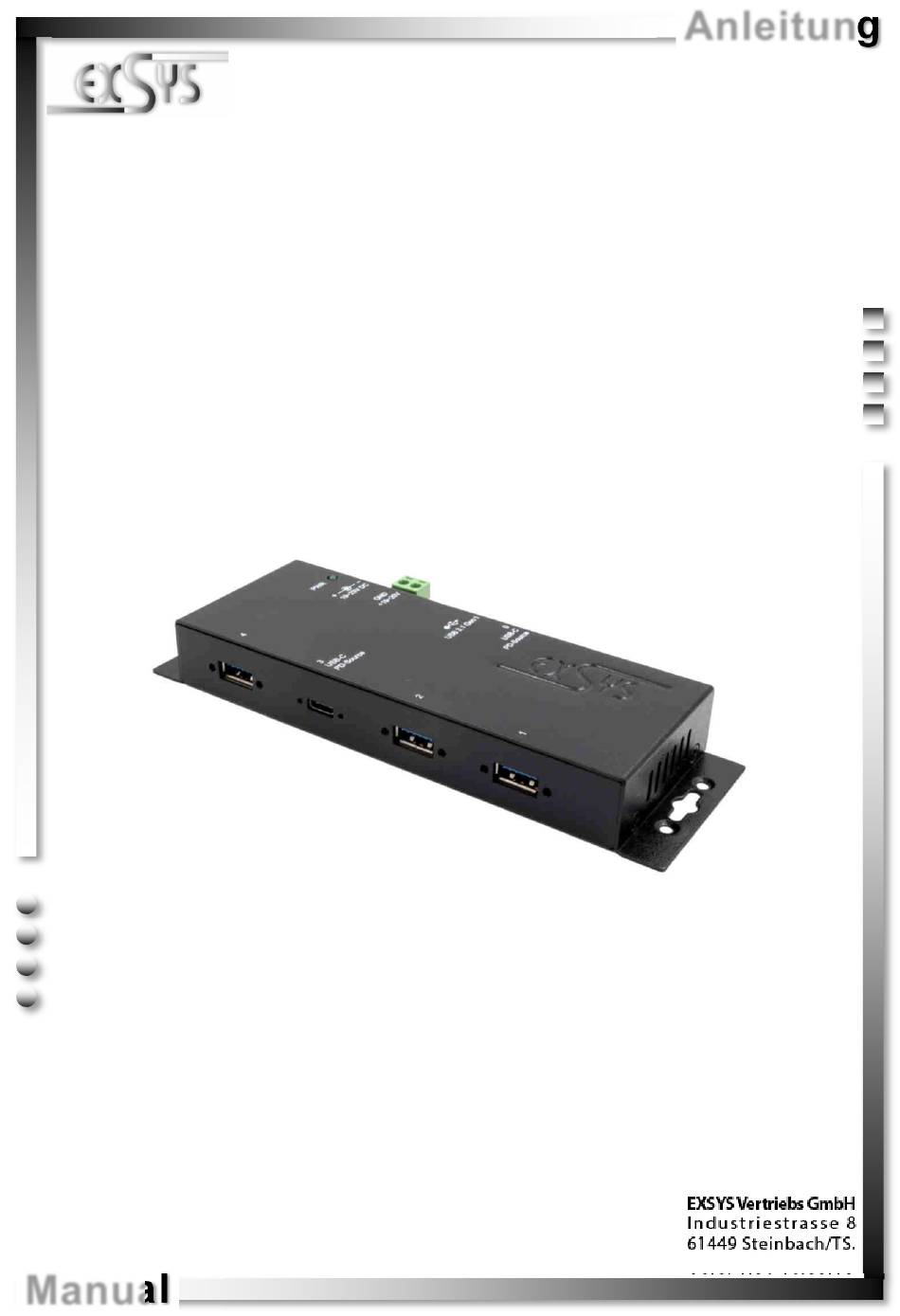

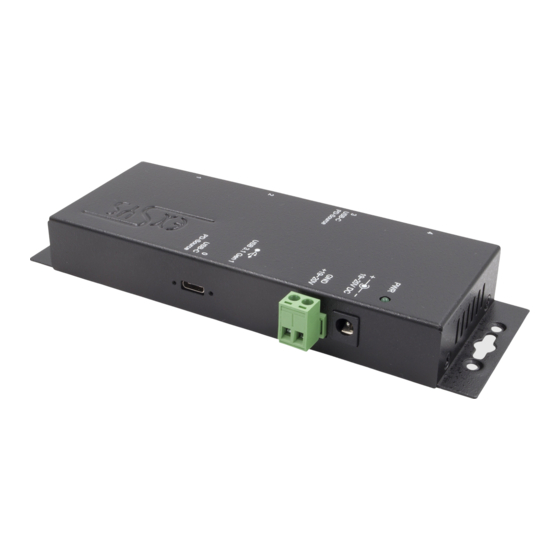

- Seite 1 Anleitung EX-1190HMVS-PD 4 Port USB 3.1 (Gen1) Metall HUB mit USB PD Aufladung und 15KV ESD Überspannungsschutz 4 Port USB 3.1 (Gen1) Metal HUB with USB PD Charging and 15KV ESD Surge Protection Vers. 1.0 / 16.05.18 Manual...
-
Seite 2: Inhaltsverzeichnis
Layout & Connections ······································································· 9-10 3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
EX-1190HMVS-PD Deutsch 1. Beschreibung Der EX-1190HMVS-PD ist ein USB 3.1 (Gen1) Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. -
Seite 4: Aufbau & Anschlüsse
PD Aufladung externes Netzteil enthaltenem Netzteil 3.2 Anschlüsse +19V - 20V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +19V - 20V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 5 StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. USB 3.1 (Gen1) C-Buchse: Hinweis! Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse gesteckt werden. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 6: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +19 bis +20 Volt Abmessung: 152,00 x 59,60 x 23,50 mm Gewicht: 880g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description
EX-1190HMVS-PD 1. Description The EX-1190HMVS-PD is a plug & play high-speed USB 3.1 (Gen1) metal hub for 4 USB devices. The EX-1190HMVS-PD provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. All ports can fix with screw lock. -
Seite 9: Layout & Connections
PD Charging Power Supply Power Supply 3.2 Connections +19V - 20V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +19V - 20V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 10 Never plug in with force or in wrong direction. USB 3.1 (Gen1) C-Port: Note! By dual assignment of the pins, the USB Type-C plug can be plugged into the port on both sides. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +19 to +20 Volt Size: 152,00 x 59,60 x 23,50 mm Weight: 880g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
