Exsys EX-1197HMS Anleitung
7 port usb 3.1 (gen1) metall hub mit 15kv esd überspannungsschutz
Verwandte Anleitungen für Exsys EX-1197HMS
Inhaltszusammenfassung für Exsys EX-1197HMS

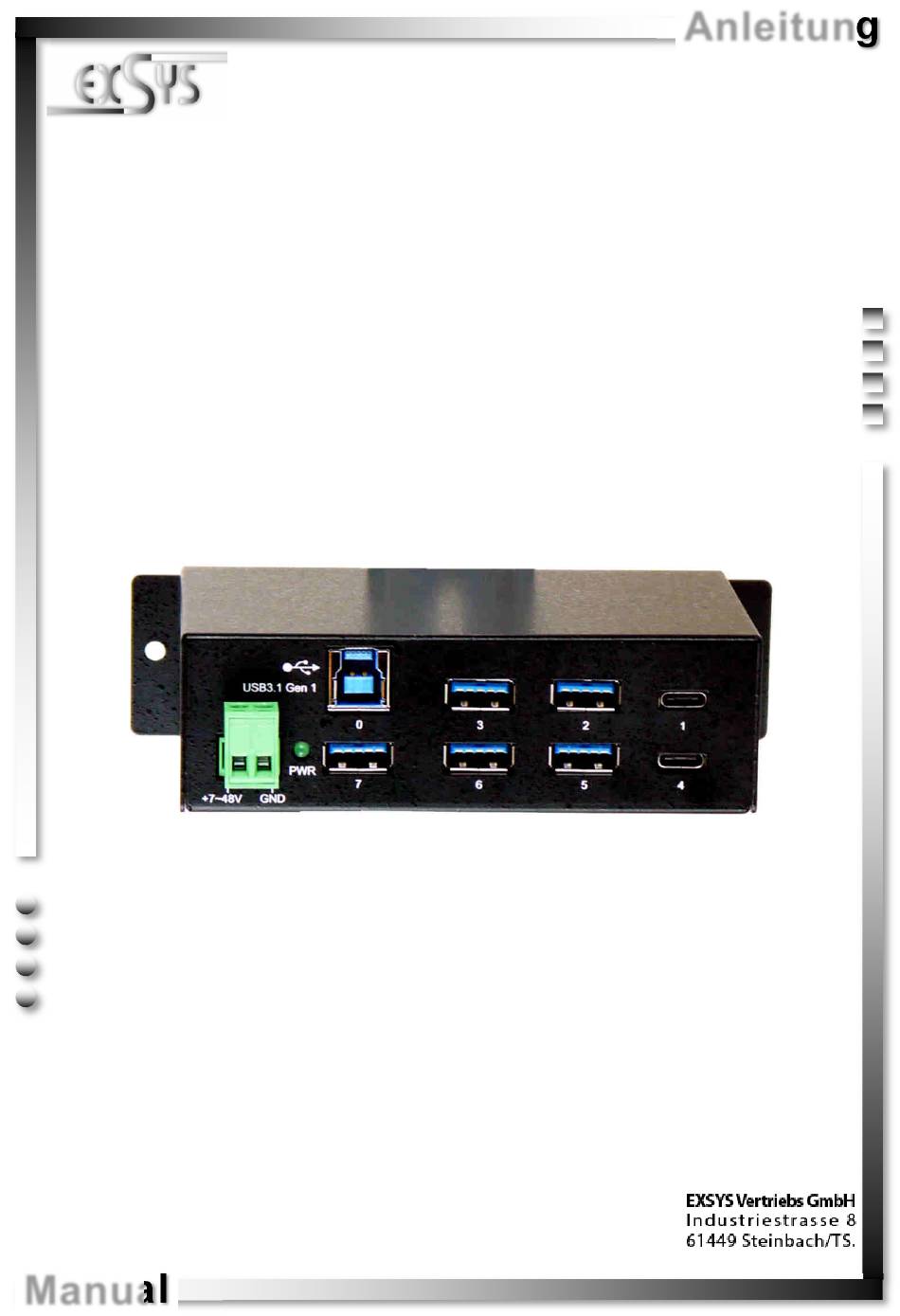

- Seite 1 Anleitung EX-1197HMS 7 Port USB 3.1 (Gen1) Metall HUB mit 15KV ESD Überspannungsschutz 7 Port USB 3.1 (Gen1) Metal HUB with 15KV ESD Surge Protection Vers. 1.1 / 19.09.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 11 3.2 Connections ························································································ 11-12 3.3 Jumper Settings ························································································ 13 Hardware Installation ··········································································· 14 Driver Installation ················································································ 15 Cleaning ··························································································· 15 Technical Information ·········································································· 16 Technical Drawing ·············································································· 16 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung

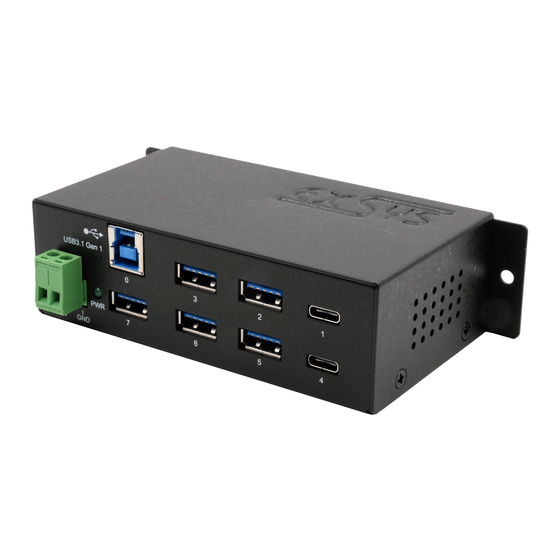

Deutsch 1. Beschreibung Der EX-1197HMS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 5 USB-A Buchsen und 2 USB-C Buchse für Endgeräte und 1 USB-B Buchse für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
2x USB 3.1 (Gen1) Downstream A-Buchse Downstream C-Buchse 3.2 Anschlüsse +7V - 48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
Achtung! Stecker niemals umgekehrt oder mit VBus Gewalt einstecken. USB 3.1 (Gen1) C-Buchse: Hinweis! Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse gesteckt werden. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Jumper Einstellungen
3. Aufbau, Anschlüsse & Jumper Einstellungen 3.3 Jumper Einstellungen Die EX-1197HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1197HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. -
Seite 7: Hardware Installation
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX- 1197HMS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1197HMS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene. Montage an... -
Seite 8: Treiber Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 113,00 x 61,50 x 36,30 mm Gewicht: 400g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
