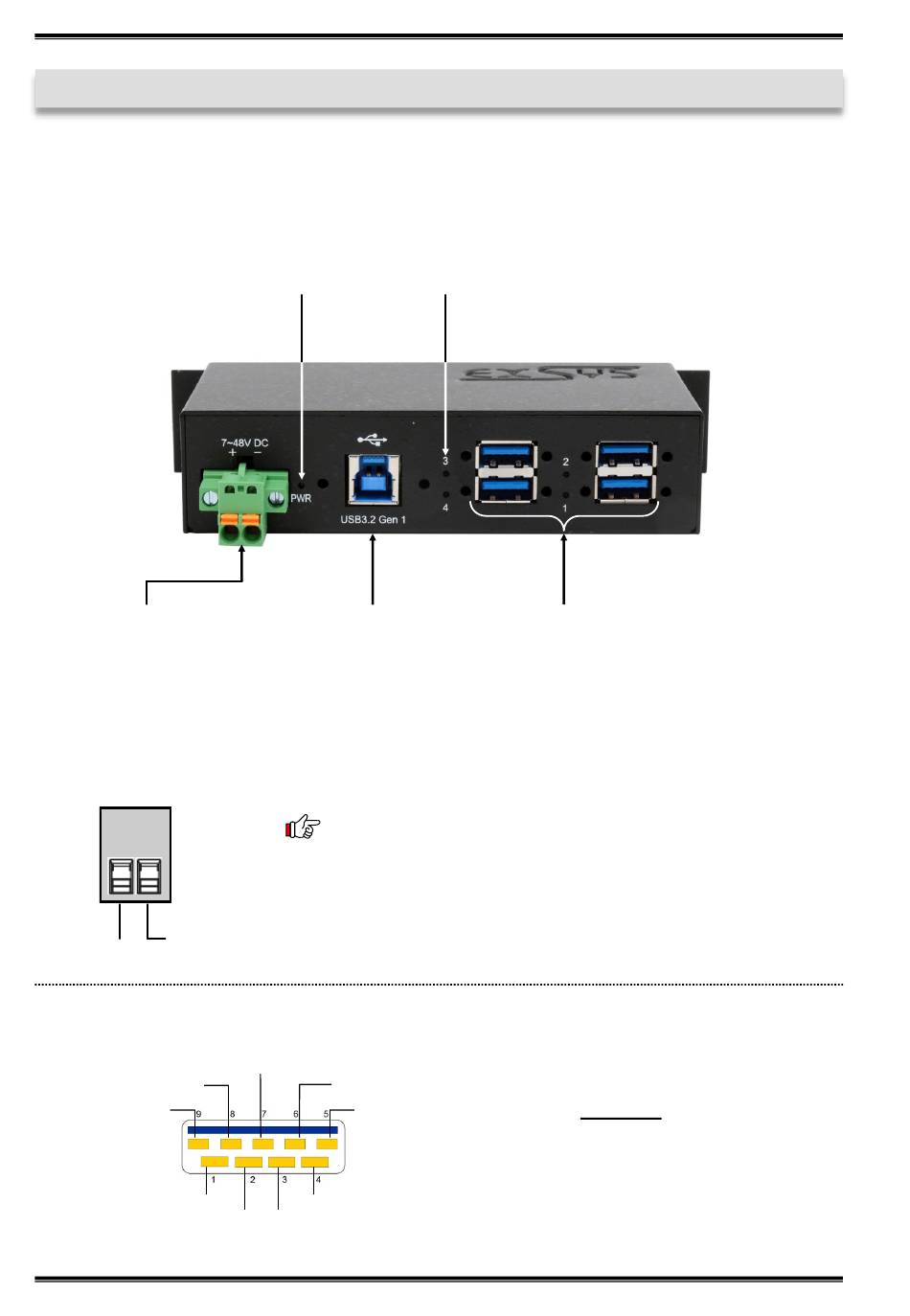

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.1 Aufbau

Vorderseite:
7-48V T-Block für
optional erhältliches Netzteil
3.2 Anschlüsse
+7V bis +48V T-Block:
GND (Ground)
+7V - 48V
USB 3.2 Gen 1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
Status LED für den
jeweiligen Port
Betriebs LED
1x USB 3.2 Gen 1
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
4x USB 3.2 Gen 1
Downstream A-Buchse
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
