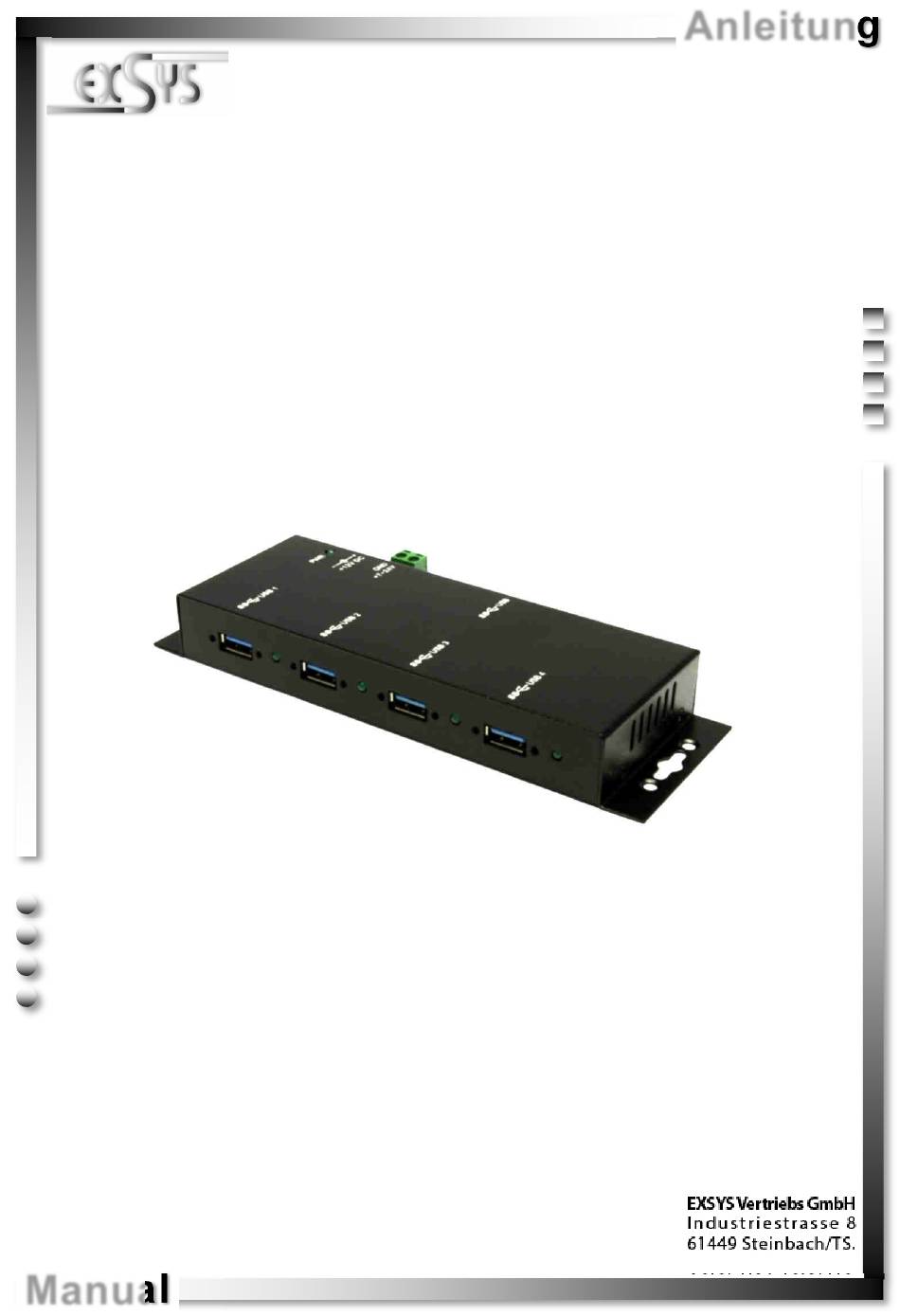

- Seite 1 Anleitung EX-1184HMV-22 4 Port USB 3.1 (Gen1) Metall HUB, verschraubbar 4 Port USB 3.1 (Gen1) Metal HUB, screw lock Vers. 1.0 / 10.07.19 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 10 3.2 Connections ························································································ 10-11 3.3 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1184HMV-22 ist ein USB 3.1 (Gen1) Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Jeder Anschluss an der EX-1184HMV- 22 ist zusätzlich verschraubbar. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
+7V - 24V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V 12V Buchse: ACHTUNG!!! Nur zur Verwendung mit optional erhältlichem Netzteil! © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. USB 3.1 (Gen1) B-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + Achtung! StdB_SSTX - StdB_SSTX - Stecker niemals umgekehrt oder mit VBus Gewalt einstecken. © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Jumper Einstellungen
3.3 Jumper Einstellungen Der EX-1184HMV-22 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1184HMV-22 auf der Datenleitung zum PC sprich die USB B- Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 7: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Technische Daten
Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt & +12 Volt Abmessung: 178,40 x 58,50 x 24,11 mm Gewicht: 850g 8. Technische Zeichnung © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description
English 1. Description The EX-1184HMV-22 is a plug & play high-speed USB 3.1 (Gen1) metal hub for 4 USB devices. The EX-1184HMV-22 provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. All ports can fix with screw lock. -
Seite 10: Layout, Connections & Jumper Settings
3.2 Connections +7V - 24V T-Block: ATTENTION!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V 12V Connector: ATTENTION!!! Use only with optional Power Supply! © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Connections
Never plug in with force or in wrong direction. USB 3.1 (Gen1) B-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. VBus © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
EX-1184HMV-22 3. Layout, Connections & Jumper Settings 3.3 Jumper Settings The EX-1184HMV-22 will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. -
Seite 13: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt & +12 Volt Size: 178,40 x 58,50 x 24,11 mm Weight: 850g 8. Technical Drawing © Copyright 2019 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 15 1 x LED Power Display System / OS Geprüft / Approved Verpackung / Packaging © 2019 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers. www.exsys.de / exsys.ch / exsys.it Seite 1 Druckfehler, Änderungen und Irrtümer bleiben vorbehalten...
- Seite 16 Zubehör / Accessories EX-6099 Din-Rail Kit (Installation auf Träger Schiene / installation to a Din-Rail) © 2019 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers. www.exsys.de / exsys.ch / exsys.it Seite 2 Druckfehler, Änderungen und Irrtümer bleiben vorbehalten...
