3. Aufbau & Anschlüsse

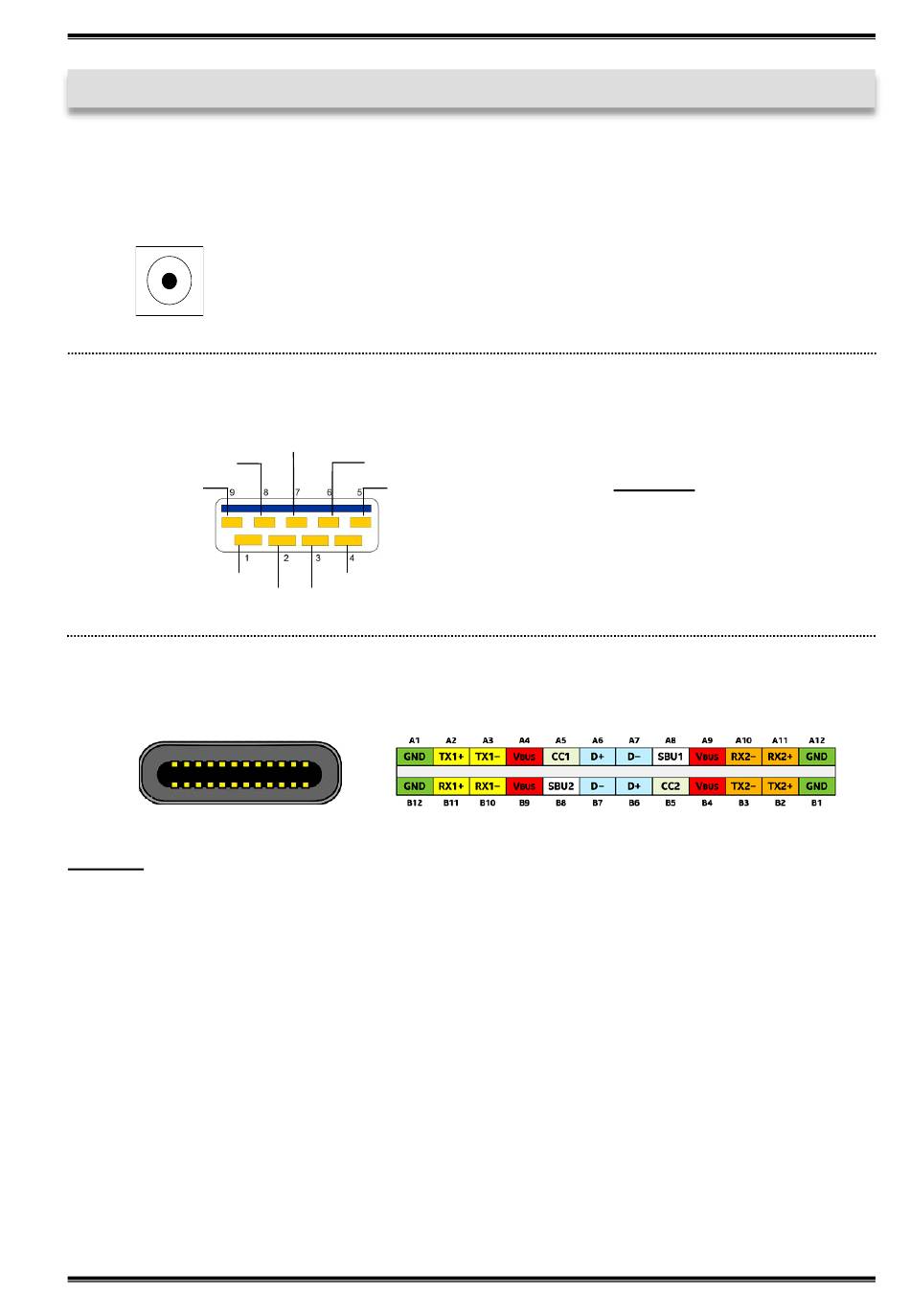

3.2 Anschlüsse
12-24V DC Buchse:
USB 3.2 Gen 1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 Gen 1 C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB-C Stecker beidseitig in die Buchse ge-
steckt werden.
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D-
D+
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
