Inhaltszusammenfassung für Axio MET AX-572

  • Seite 1 Digitalmultimeter AX-572 Bedienungsanleitung...

  • Seite 2: Sicherheitshinweise

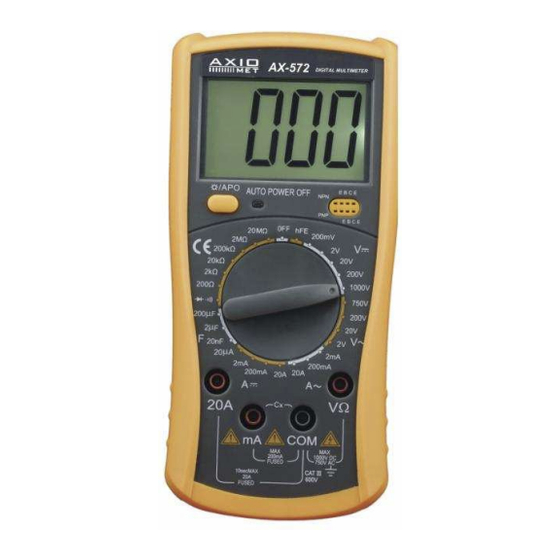

    1. EINFÜHRUNG AX-572 ist ein stabiler Multimeter mit 40 mm LCD-Display und Batterieversorgung. Das Gerät ermöglicht Messung von DC- und AC-Spannungen und -Ströme, Widerstand, Kapazität, Temperatur sowie Dioden-, Transistor- und Durchgangprüfung. Mit automatischer Abschaltfunktion und LCD- Hintergrundbeleuchtung. Ideal für Labors, Produktionsbetriebe und Haushalt.

  • Seite 3: Spezifikationen

    3. SPEZIFIKATIONEN 3.1． ． ． ． ALLGEMEIN 1-1. Display: LCD. 1-2．Maximale Messung: 1999 (3 1/2 Ziffer) mit automatischer Polaritätsangabe. 1-3．Messverfahren: A/D-Wandlung mit doppelter Integration. 1-4．Abtastrate: ca. 3 mal/Sekunde. 1-5．Anzeige der Messbereichüberschreitung: Es wird „1“ bzw. „-1“ angezeigt. 1-6．Anzeige einer leeren Batterie: Symbol „ ”...
  • Seite 4 Diode ▲ ▲ Kapazität Transistor ▲ 2-2-1. DCV MESSBEREICH GENAUIGKEIT AUFLÖSUNG 200 mV 100 uV 1 mV ±(0,5%+3) 20 V 10 mV 200 V 100 mV 1000 V ±(0,8%+10) Eingangswiderstand: 10 M an allen Messbereichen Überlastungsschutz: 250 V DC oder AC (Spitzenwert) im 100mV-Messbereich 1000 V DC oder AC (Spitzenwert) an allen anderen Messbereichen.
  • Seite 5 2-2-3.DCA MESSBEREICH GENAUIGKEIT AUFLÖSUNG 20 uA 0,01 uA ±(0,8%+10) 2 mA 1 uA 200 mA ±(1,2%+8) 100 uA 20 A ±(2,0%+5) 10 mA Zulässiger Eingangsspannungsabfall: 200 mV Maximaler Eingangsstrom: 20 A (nicht länger als 10 Sekunden) Überlastungsschutz: 0,2 A/250 V；Sicherung 20 A/250 V flink 2-2-4.ACA MESSBEREICH GENAUIGKEIT...
  • Seite 6 2-2-5. WIDERSTAND ( ) MESSBEREICH GENAUIGKEIT AUFLÖSUNG ±(0,8%+5) ±(0,8%+3) 200 k 20 M ±(1,0%+25) 10 k Leerlaufspannung: unter 0,7 V Überlastungsschutz: 250V DC und AC (Spitzenwert) HINWEIS: Bei den Messungen in 200 -Messbereich schließen Sie die Messleitungen kurz und messen deren Widerstand, dann subtrahieren Sie den gemessenen Wert von dem Endmessergebnis.
  • Seite 7 2-2-7.DIODEN- UND DURCHGANGSPRÜFUNG MESSBEREICH ANGEZEIGTER WERT PRÜFPARAMETER DC-Strom in Durchlassrichtung Spannungsabfall an der beträgt ca. 1 mA, die Diode in der Spannung in Durchlassrichtung. Sperrrichtung beträgt ca. 3 V. Ist der Summer hörbar, beträgt der Widerstand Leerlaufspannung ± beträgt ca. 3 V. weniger als 70 Überlastungsschutz: 250V DC oder AC (Spitzenwert) WARNUNG: Um Gefahren zu vermeiden, darf bei der gewählten Dioden- und Durchgangsprüfung...

  • Seite 8: Bedienung

    4. BEDIENUNG 4.1 Beschreibung der Frontplatte 1. Modell 2. LCD-Display 3. LED 4. Messbereichschalter 5. Buchse für Strommessung 20A 6. Buchse „-” für Kapazitäts- und Temperaturmessung, Prüfungen und Strommessung bis 200 mA. 7. Buchse „-” für Kapazitäts- und Temperaturmessung, Prüfungen und GND. 8.

  • Seite 9: Ac-Spannungsmessung

    4.2 DC-SPANNUNGSMESSUNG Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/ “-Buchse. Schalten Sie den Messbereich-Drehschalter auf den richtigen Messereich der DC-Spannung um und schalten Sie die Messleitungen an den gemessenen Schaltkreis an. Am LCD-Display erscheint der Wert der gemessenen Spannung, zusammen mit der Polaritätsanzeige für die rote Messleitung.
  • Seite 10 Schalten Sie den Messbereich-Drehschalter auf den richtigen Bereich des DC-Stroms um und schalten Sie die Messleitungen an den gemessenen Schaltkreis an. Am LCD-Display erscheint der Wert des gemessenen Stroms, zusammen mit der Polaritätsanzeige für die rote Messleitung. HINWEIS: Falls der geschätzte Strommesswert Ihnen vor der Messung noch unbekannt ist, wählen Sie den höchsten verfügbaren Bereich und dann schalten Sie auf niedrigen Messbereich, je nach dem angezeigten Wert.

  • Seite 11: Widerstandsmessung

    4.6 WIDERSTANDSMESSUNG Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/ “-Buchse. Schalten Sie den Messbereich-Drehschalter auf den richtigen Messbereich des Widerstands um und schalten Sie die Messleitungen an den gemessenen Widerstand an. HINWEIS: Falls Messwert des Widerstandes den maximalen Wert des gewählten Messbereiches überschreitet, erscheint am LCD-Display ein „1“-Symbol.

  • Seite 12: Dioden- Und Durchgangsprüfung

    Bei Messung großer Kapazitätswerte kann die Anzeige über gewisse Zeit unstabil sein. Um Schaden am Messgerät zu vermeiden, sollen alle Kondensatoren vor der Kapazitätsmessung entladen werden. µ Messeinheiten: 1 F = 1000 nF, 1 nF = 1000 pF 4.8 DIODEN- UND DURCHGANGSPRÜFUNG Stecken Sie die schwarze Messleitung in die „COM“-Buchse und die rote Messleitung in die „V/ “-Buchse (Hinweis: Die Polarität der roten Messleitung ist positiv).

  • Seite 13: Wartung

    5. WARTUNG Machen sie KEINE Änderungen in Stromkreisen des Messgerätes, weil dadurch die Genauigkeit des Messgerätes beeinträchtigt werden kann. Das Messgerät soll keiner Feuchtigkeit, Staub oder Stößen ausgesetzt werden. Das Messgerät soll nicht betrieben oder gelagert werden bei hohen Temperaturen, hoher Luftfeuchtigkeit sowie in einer entflammbaren oder explosionsfähigen Umgebung oder in der Nähe von starken magnetischen Feldern.
