- Seite 1 DIGITALMULTIMETER AX-588B Bedienungsanleitung...

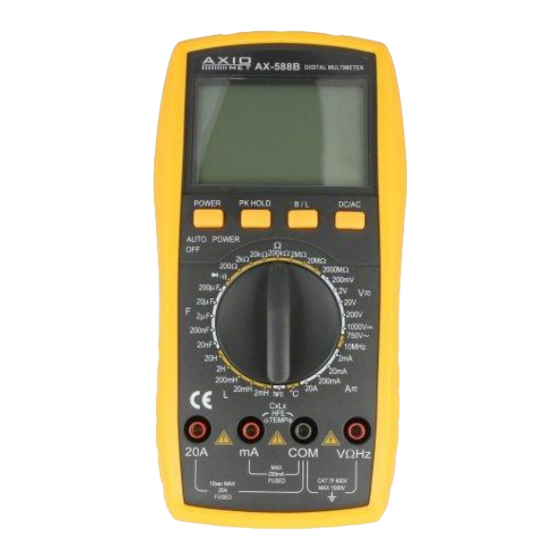

- Seite 2 1. Allgemeine Information Das Multimeter ermöglicht Gleich- und Wechselströme und –spannungen, Widerstand, Kapazität, Induktivität, Temperatur und Frequenz zu messen wie auch Dioden-, Transistor- und Durchgangstest durchzuführen. Das Messgerät ist mit einem 3,5-stelligen Display, 28 mm Ziffernhöhe, ausgestattet. Das Gerät ist mit einem eingebauten A/D-Wandler ausgestattet. Es findet in Labors und in der Industrie Anwendung.
- Seite 3 • Bedienungsanleitung 4. Charakteristik 1) Allgemeine Daten 1-1. Display: LCD 1-2. Max. Anzeigewert: 1999 (3,5-stellig), automatische Polaritätsanzeige 1-3. Messmethode: Doppelflanke 1-4. Abtastfrequenz 3x/Sek. 1-5. Messbereichsüberschreitung: Symbol „OL” oder „-OL” erscheint auf dem Display 1-6. Batterieanzeige: auf dem Display erscheint ein -Symbol.
- Seite 4 Andere Bereiche: 1000 V DC oder AC (Scheitelwert) 2-3-2. Wechselspannung VAC Bereich Genauigkeit Auflösung 200 mV ± (1,2 % + 3) 100 μV ± (0,8 % + 5) 1 mV 20 V 10 mV 200 V 100 mV 750 V 750V Eingangsimpedanz: 10 MΩ...
- Seite 5 2-3-5. Widerstand (Ω) Bereich Genauigkeit Auflösung 200 Ω ± (0,8 % + 5) 0,1 Ω 2 kΩ ± (0,8 % + 3) 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 200MΩ ± (1,0 % + 15) 10 kΩ...
- Seite 6 2-3-7. Induktivität (L) Bereich Genauigkeit Auflösung 2 mH ± (2,5 % + 20) 1 μH 20 mH 10 μH 200 mH 100 μH 1 mH 20 H 10 mH Frequenzbereich: 100 Hz Überlastschutz: 36 V DC oder AC (Scheitelwert) 2-3-8. Temperatur (T) Genauigkeit Genauigkeit Auflösung...
- Seite 7 (70 ± 20) Ω ist. Überlastschutz: 250 V DC oder AC (Scheitelwert) Hinweis: für Sicherheit keine Spannung an den Messeingang anlegen! 2-3-11. hFE-Test für bipolare Transistoren Bereich Anzeige Testbedingungen hFE NPN oder PNP 0 ÷ 1000 Basisstrom ca. 10 μA ca.
- Seite 8 Hinweis: 1. Wenn auf dem Display „OL“ erscheint bedeutet es, dass der Messbereich überschritten und zu vergrößern ist. 2. Die höchste gemessene Eingangsspannung des Messgerätes soll nicht 1000V DC oder 750V AC überschreiten. Vor dem Ändern der Funktion oder des Messbereichs immer die Messleitungen vom Stromkreis trennen.
- Seite 9 1) Stellen Sie den Drehschalter auf entsprechenden Kapazitätsbereich, dann schließen Sie die Messleitungen an die „COM” und „mA”–Buchsen des Multimeters an. 2) Schließen Sie die Testleitungen an den zu messenden Kreis an, beachten Sie dabei die Polarität: + an COM und - (Minus) an mA. Hinweis: 1.
- Seite 10 3. Beim Messen von hohen Spannungen den zu messenden Kreis nicht berühren. Es droht mit dem Stromschlag. 4. Spannungswert 250V DC oder AC (Scheitelwert) nicht überschreiten, das kann zur Beschädigung des Messgerätes führen. 5-9. hFE von Transistoren messen 1) Stellen Sie den Drehschalter auf hFE ein. 2) Schließen Sie die Messleitungen an die „COM”...
-
Seite 11: Problemlösung
6-4. Wenn Sie das Messgerät längere Zeit nicht benutzen, nehmen Sie die Batterie heraus. 6-4-1. Ein „ ”–Symbol auf dem Display signalisiert eine niedrige Batteriespannung und Notwendigkeit, sie mit einer neuen zu ersetzen. 6-4-1-1. Nehmen Sie die vor den Erschütterungen schützende Tasche weg, schrauben Sie die Befestigungsmutter des Batteriefachdeckels ab und nehmen Sie den Batteriefachdeckel ab.
