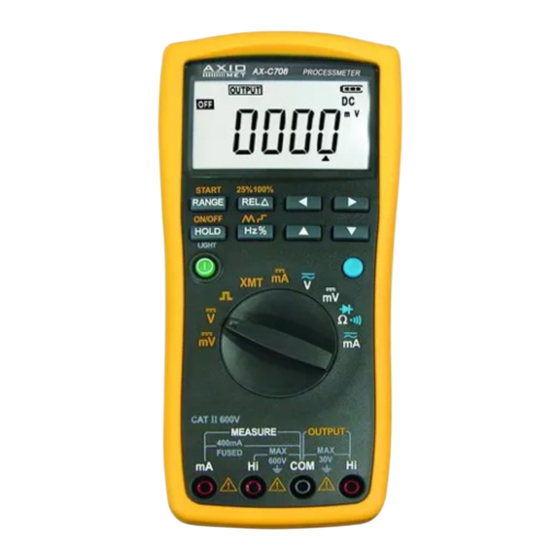

Lesen Sie vor Gebrauch des Messgeräts die "Sicherheitsinformationen" durch. Das Prozessmessgerät (als
das "Messgerät" bezeichnet) ist ein batteriebetriebenes Handgerät zur Messung von elektrischen Para-
metern. Es hat alle Funktionen eines digitalen Multimeters, ebenso könnte es auch Signale von direkter
Spannung, Strom und Frequenz ausgeben.
Falls das Messgerät beschädigt sein, oder etwas fehlen sollte, wenden Sie sich sofort an Ihre Verkaufsstelle,
bei der Sie das Gerät gekauft haben. Wenden Sie sich an einen Vertrieb für Informationen über Zubehöre
zum DMM (digitales Multimeter).
2. Sicherheitsinformationen
Das Messgerät entspricht IEC61010.1-93 Überspannungskategorie. Benutzen Sie das Messgerät nur wie
in diesem Handbuch angegeben, sonst kann der Schutz, den das Messgerät bietet, beeinträchtigt sein.
Eine Warnung weist auf Zustände und Handlungen hin, die für den Benutzer gefährlich sind.
Warnung
Zum Vermeiden eines möglichen Stromschlags oder einer Körperverletzung:
• Wenn das Messgerät beschädigt ist, darf es nicht benutzt werden. Inspizieren Sie vor Benutzung des
Messgeräts das Gehäuse. Suchen Sie nach Rissen oder fehlenden Kunststoffteilen.. Achten Sie
besonders auf die Isolation rund um die Steckverbinder.
• Vergewissern Sie sich vor Inbetriebnahme des Messgeräts, dass der Deckel des Batteriefachs
geschlossen und eingeklinkt ist.
• Entfernen Sie die Testkabel vom Messgerät, bevor Sie das Batteriefach öffnen.
• Inspizieren Sie die Testkabel auf beschädigte Isolierung oder freiliegendes Metall. Überprüfen Sie die
Testkabel vor Gebrauch des Messgeräts.
• Benutzen Sie das Messgerät nicht, wenn es nicht normal funktioniert. Der Schutz kann beschädigt
sein. Lassen Sie das Messgerät im Zweifelsfall einem Service unterziehen.
• Betreiben Sie das Messgerät nicht in Umgebungen mit explosiven Gasen, Dämpfen, oder Staub.
• Benutzen Sie für die Stromversorgung des Messgeräts nur Batterien vom Typ AA, die im Gehäuse des
Messgeräts richtig eingelegt sind.
• Benutzen Sie zum Service des Messgeräts die angegebenen Ersatzteile.
AX-C708
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Axio MET AX-C708
Inhaltszusammenfassung für Axio MET AX-C708
- Seite 1 AX-C708 1. Vorwort Warnung Lesen Sie vor Gebrauch des Messgeräts die ”Sicherheitsinformationen” durch. Das Prozessmessgerät (als das ”Messgerät” bezeichnet) ist ein batteriebetriebenes Handgerät zur Messung von elektrischen Para- metern. Es hat alle Funktionen eines digitalen Multimeters, ebenso könnte es auch Signale von direkter Spannung, Strom und Frequenz ausgeben.
- Seite 2 • Vorsicht bei Arbeiten über 30 V AC Effektivwert, 42 V AC PK, oder 60 V DC. Bei solchen Spannungen besteht Gefahr eines Stromschlags. • Halten Sie bei Benutzung der Sonden die Finger hinter dem Fingerschutz auf den Sonden. • Zuerst das allgemeine Testkabel anschließen, erst dann das stromführende Testkabel. Beim Ausstecken der Testkabel zuerst das stromführende Testkabel ausstecken.
-
Seite 3: Benutzung Des Display-Haltemodus
5. Bereiche Ein Messbereich legt den Höchstwert und die Auflösung fest, bei dem das Messgerät messen kann. Die meisten Messfunktionen des Messgeräts haben mehr als einen Bereich (siehe “Spezificationen”).Vergewis sern Sie sich, dass der richtige Bereich ausgewählt ist:- Wenn der Bereich zu niedrig ist, zeigt das Display OL (Überlast) an.- Wenn der Bereich zu hoch ist, zeigt das Messgerät nicht seine genaueste Messung an.Das Messgerät wählt normalerweise den niedrigsten Bereich, der das angewandte Eingangssignal misst (auf dem Display wird <AUTO>... -
Seite 4: Ausgang Dc-Spannung
Im Modus REL muss auf eine mögliche gefährliche Spannung geachtet werden. 9. Messung von Frequenz und des Verhältnisses des Auslastungsgrades Drücken Sie <Hz> zum Anzeigen von Frequenz, Verhältnis des Auslastungsgrades und Spannung (Strom) in Abfolge beim Messen von Spannung (außer DC mV Spannung) und Strom. 10. -
Seite 5: Ausgabe Von Transmittersimulation (Stromaufnahme)
• Drücken Sie <HOLD>, auf dem Display wird “ON” angezeigt und die Ausgabe des Frequenzsignals beginnt. • Drücken Sie <RANGE>, auf dem Display wird “kHz” angezeigt, und wiederholen Sie Schritt 3-4 für Ausgabe des Frequenzsignals 0,1-1,1 kHz (1,0-11,0 kHz). 13. Ausgabe von Transmittersimulation (Stromaufnahme) XMT bezieht sich auf die Simulation eines Regelkreis-Stromkreistransmitters mit dem Messgerät. -
Seite 6: Optionen Zum Hochfahren
automatische Wellenformausgabe zu starten bzw. zu stoppen, bei der “AUTO ” angezeigt wird. Der aktuelle Wert wird gehalten und geht zum digitalen Ausgabemodus über, wenn der Modus gestoppt wird. 15. Optionen zum Hochfahren Zum Auswählen einer Option für das Hochfahren halten Sie die blaue Taste gedrückt und drücken gleich- zeitig <POWER>, um das Messgerät einzuschalten, das Messgerät geht dann in den Wartungsstatus.Im Wartungsstatus zeigt das Subdisplay eine Option an und der Hauptbildschirmden Standardwert. -
Seite 7: Austauschen Einer Sicherung
Uhrzeigersinn, sodass der Schlitz parallel mit dem Schraubenbild ist, das in das Gehäuse eingraviert ist. • Heben Sie den Deckel des Batteriefachs ab. • Nehmen Sie die Batterien aus dem Messgerät heraus. • Tauschen Sie die alten gegen vier neue alkalische Batterien AAA aus. •... - Seite 8 “Zähler” bezieht sich auf die Anzahl von Erhöhungen oder Verringerungen der letzten signifikanten Kom- mastelle. 18.2. DC-Spannungsmessung 1 - Bereich2- Auflösung3 - Genauigkeit Impedanzmessung:10 MΩ (Sollwert),<100 pFRückweisungsverhältnis Gleichtakt: 50 Hz oder 60 Hz > 100 dBRückweisungsverhältnis Normaltakt: 50 Hz oder 60 Hz > 45 dBÜberspannungsschutz: 600 V p-p 18.3.
- Seite 9 18.4. AC-Spannungsmessung 1 - Bereich2- Auflösung3 - Genauigkeit Die Spezifikationen gelten von 5 % bis 100 % des Amplitudenbereichs. 400 mV ist nur auf den manuellen Bereich beschränkt.AC-Umrichtung: MittelwertImpedanzmessung:10 MΩ (Sollwert),<100 pFRückwei- sungsverhältnis Gleichtakt: 50 Hz oder 60 Hz > 100 dBÜberspannungsschutz: 600 V p-p 18.5.
- Seite 10 18.6. Wechselstrommessung 1 - Bereich2- Auflösung3 - Genauigkeit Die Spezifikationen gelten von 5 % bis 100 % des Amplitudenbereichs.Überlastschutz: 0,5A, 250 V flinke SicherungImpedanzmessung:1 Ω 18.7. Widerstandsmessung 1 - Bereich2- Auflösung3 - Genauigkeit Spannung offener Stromkreis: 0,4 V.Kabelwiderstand ist bei der Genauigkeit ausgenommenÜberspan- nungsschutz: 600 V p-p...
- Seite 11 18.8. Genauigkeit der Frequenzzählung 1 - Bereich2- Auflösung3 - Genauigkeit Das Display wird 3 Mal/Sekunde aktualisiert (bei >10Hz) 18.9. Diodentest und Durchgängigkeitstest • Anzeige Diodentest:Zeigt den Spannungsabfall im ganzen Gerät an, Spannung offener Stromkreis: 1,1 v-1,6 v; Kurzschlussstrom: <0,2 mA (Normalwert). Genauigkeit± (2 % Ablesung +1 Zähler) •...
- Seite 12 1 - Funktion2 - Bereich3 - Eingestellter Bereich4 - Auflösung5 - Genauigkeit6 - Bemerkung 19. Allgmeine Spezifikationen • Stromversorgung: 6 V-Batterien (4×1,5 V alkalische AAA Batterien oder 4×1,5 V Ni-MH AAA-n) • Maximale Spannung:600 V p-p (Maximale Spannung zwischen allen Eingangsbuchsen und der Erdung) 30 V DC (Maximale Spannung zwischen allen Ausgangsbuchsen und der Erdung) •...
- Seite 13 • Optionen: Batterladegerät (VCCHG) • Sicherheit: hält die Bestimmungen von IEC61010 ein (Sicherheitsstandard der Internationalen Elektrotechnik-Kommission) 20. Anhang Warnung Berühren Sie, um einen Stromschlag zu vermeiden, nicht die Ladebuchse, wenn der zu testende Stromkreis an das Messgerät angeschlossen ist! Vorsicht! Vergewissern Sie sich, dass Ni-MH Batterien eingelegt sind, wenn Sie das Messgerät laden.
