  • Seite 1 DIGITALMULTIMETER AX-101B BEDIENUNGSANLEITUNG...

  • Seite 2: Überprüfung Vor Dem Ersten Gebrauch

    I. EINLEITUNG Das Gerät ist ein stabiles, sicheres und handliches Multimeter mit einem 3½-Ziffer-Display. Mit dem Multimeter können Messungen von DC- und AC-Spannung, DC-Strom, Widerstand, Temperatur, Spannungsabfall an der Diode in Vorwärtsrichtung sowie die Durchgangsprüfung durchgeführt werden. Somit ist dieses tragbare Gerät in vielen Anwendungen nützlich.

  • Seite 3: Doppelte Isolierung

    Ändern Sie nicht den Messbereich während der Messung, weil dies Schäden am Messgerät verursachen kann. Schließen Sie am Eingang keine Spannung an, wenn die Messleitungen mit dem Eingang für Strommessung verbunden sind. Soll die Sicherung ersetzt werden, verwenden Sie eine Sicherung mit gleichen Parametern, wie die ursprüngliche Sicherung.

  • Seite 4: Beschreibung Der Frontplatte (Abbildung 1)

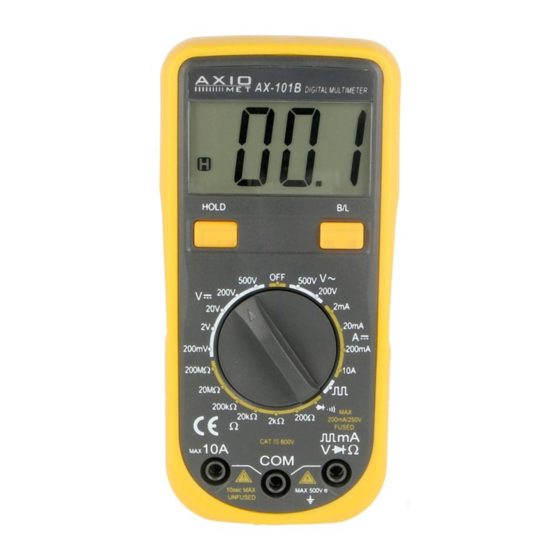

    BESCHREIBUNG DER FRONTPLATTE (ABBILDUNG 1) LCD-Display Taste für Stoppfunktion der Messung Beleuchtungstaste Bereichwahlschalter Erdungsanschluss Eingangsbuchse für Strommessung 10 A Eingangsbuchse für sonstige Messungen VI. ANGABEN ZUR FRONTPLATTE 1. Stoppfunktion der Anzeige: Drücken Sie die gelbe „HOLD“-Taste – am Display erscheint der Messwert. Durch wiederholtes Drücken von „HOLD“...

  • Seite 5: Ac-Spannungsmessung

    Impedanz verursachen kann. Bei einer Impedanz des gemessenen Stromkreises unter 10 kΩ kann dieses Fehler ignoriert werden (es beträgt 0,1% oder weniger). 2. AC-SPANNUNGSMESSUNG Die Hinweise für Wechselspannungsmessungen sind gleich wie für die Messung der DC-Spannung. 3. DC-STROMMESSUNG (ABBILDUNG 3) 3.1.

  • Seite 6: Widerstandsmessung (Abbildung 4)

    4: WIDERSTANDSMESSUNG (ABBILDUNG 4) 4.1. Schließen Sie die rote Messleitung an die „VΩmA“-Buchse und die schwarze Messleitung an die „COM“-Buchse an. 4.2. Schalten Sie den Messbereichwahlschalter auf einen richtigen Messbereich des Widerstands um und schalten Sie die Messleitungen an den gemessenen Widerstand an. 4.3.
  • Seite 7 6.RECHTECKSIGNALGENERATOR Stellen Sie den Messbereichwahlschalter in die Stellung für Rechtecksignal. Das Messgerät generiert ein Rechtecksignal an den Ausgangsbuchsen „VΩmA“ und „COM“. HINWEIS: Das Rechtecksignal enthält harmonische Frequenzen, die bei Diagnose von verschiedenen Problemen Hilfe leisten können. Die Signalfrequenz beträgt ca. 50 Hz i und die Amplitude über 3 V bei Last unter 1 MΩ. Der rote Messanschluss soll keinen Kontakt mit Spannung von über 10 V haben.
  • Seite 8 Eingangsimpedanz: 10 MΩ an allen Messbereichen; Überlastschutz: 200 mV-Bereich: 250 V DC oder AC (Spitzenwert), sonstige Bereiche: 500V DC oder AC (Spitzenwert). 2. AC-SPANNUNG MESSBEREICH GENAUIGKEIT AUFLÖSUNG 200V 100 mV ±(1.2%+10) 500V Eingangsimpedanz: ca. 5 MΩ; Überlastschutz 500 V DC oder AC (Spitzenwert); Frequenzgang: (40~400) Hz;...

  • Seite 9: Wartung

    Ausgangswiderstand von 47 kΩ. Diese Funktion hat keinen Überlastschutz. Die Spannung soll unter 10 V betragen, um Schäden am Gerät zu vermeiden. 6. DIODEN- UND DURCHGANGSPRÜFUNG FUNKTION MESSBEREI GENAUIGKEIT BESCHREIBUNG DIODE 1 mV Anzeige entspricht etwa Spannungsabfall Diode Durchlassrichtung. DURCHGANGSP 1 Ω...
  • Seite 10 Wird das Gerät nicht über einen längeren Zeitraum nicht benutzt, entfernen Sie die Batterie, damit Sie im Inneren des Gerätes nicht ausläuft. Bei dem Sicherungswechsel verwenden Sie eine Sicherung mit den in dieser Gebrauchsanleitung angegebenen Werten.
