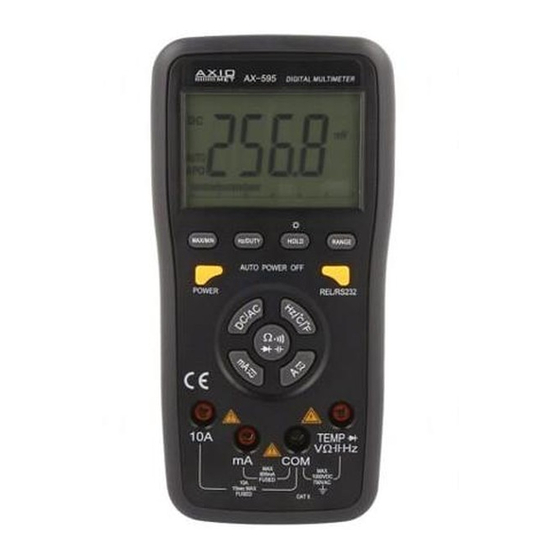

AX-595 DIGITAL MULTIMETER BETRIEBSHANDBUCH
1. Allgemein
Der neue Typ des 3 5/6 Digital Multimeters ist mit einer Touch-Funktion für die Tasten statt der tra-
ditionellen mechanischen Knöpfe ausgestattet und entsprechend mit einem LCD-Displaygerät mit einer
Texthöhe von 33 mm, was den Vorzug eines visuellen Displays, einer einfachen Bedienung, stabiler Leis-
tung und hoher Zuverlässigkeit hat. Es kann zum Messen von DC Spannung, AC Spannung, DC Strom,
AC Strom, Widerstand, Kapazität, Frequenz, Temperatur, Dioden verwendet werden und Ein-und-Aus--
Tests durchführen. Mittlerweile ist es verfügbar für eine Einzelsymbolanzeige, Datenspeicherung, die
Messung von Höchst- und Mindestwerten, automatisches/manuelles Umschalten des Wertebereichs und
eine automatische Abschalt- und Alarmfunktion. Das vollständige Gerät benötigt einen umschaltenden
integrierten Stromkreis, der den LCD-Mikroprozessor, ein doppelt integrierendes A/D und ein digitales
Display mit hoher Auflösung und Präzision direkt versorgen kann. Aufgrund seiner umfassenden Funktio-
nen, der hohen Messgenauigkeit und der praktischen Bedienung, ist der Multimeter das ideale Werkzeug
für Laboratorien und Betriebe, sowie für Radio-Fans und Familien.
2. Inspektion der geöffneten Verpackung
Öffnen Sie die Verpackung und entnehmen Sie das Messgerät, prüfen Sie sorgfältig, ob die folgenden
Bestandteile fehlen oder beschädigt sind. Kontaktieren Sie den Lieferanten bitte umgehend, falls irgend-
welche Fehlbestände oder Beschädigungen vorhanden sind.
Digitaler Multimeter - 1 Stk.
Anleitung - 1 Exemplar
Testleitung - 1 Paar
Temperaturtester (K-Thermoelement) - 1 Stk.
PC-Anschlusskabel - 1 Stk.
Software-CD - 1 Stk.
1,5 V Batterien AAA sind nicht enthalten
Hüfttasche - 1 Stk.
