AX-573 - Bedienungsanleitung
1. ZUSAMMENFASSUNG

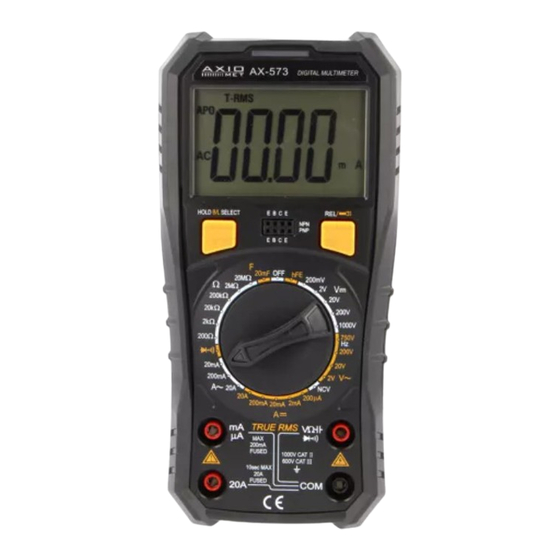

Dieses Produkt ist ein batteriebetriebenes stabiles Multimeter mit einem 28-mm-LCD-Display. Es wird
verwendet, um DC V, AC V, DC A, AC A, Widerstand, Kapazität, Frequenz, Dioden, Transistoren zu mes-
sen sowie um eine Durchgangsprüfung durchzuführen. Es hat auch eine automatische Abschaltung und
eine Hintergrundbeleuchtung des Bildschirms. Der Hauptbestandteil des Messgeräts ist der integrierte
Schaltkreis. Es ist ein ideales Werkzeug für Tätigkeiten in einer Labor- und Produktionsumgebung sowie
für Liebhaber kabelloser Technologien und für den Heimgebrauch.
2. ÜBERPRÜFEN SIE DEN INHALT DER VERPACKUNG.
Öffnen Sie die Verpackung, nehmen Sie das Messgerät heraus und überprüfen Sie dann die folgenden
Artikel auf ihren Zustand und Vorhandensein:
Handbuch * 1 Stück; Prüfleitung * 1 Paar
Eventuelle Unstimmigkeiten sind dem Lieferanten zu melden.
3. SICHERHEITSHINWEIS
Das Messgerät erfüllt die Anforderungen der Norm IEC 61010 (Sicherheitsnormen oder gleichwertige
Normen GB4793.1, herausgegeben von IEC).
1. Überschreiten Sie nicht die Beschränkungen bezüglich der Eingangswerte.
2. Spannung unter 36V ist sicher. Um einen Stromschlag zu vermeiden, prüfen Sie bei Messwerten über
36V DC oder 25V AC, ob die Messleitungen richtig angeschlossen sind und ob die Isolierung korrekt ist.
Wenn die Eingangsspannung 24 V AC oder DC überschreitet, zeigt das Messgerät ein Warnsymbol für
Hochspannung an.
3. Trennen Sie die Messleitungen, wenn Sie die Funktion und den Messbereich ändern.
4. Die Wahl der richtigen Funktion und des Messbereiches garantiert den korrekten Betrieb des Geräts.
Denken Sie daran, auch wenn diese Messgeräte mit einem Vollbereichsschutz ausgestattet sind.
5. Verwenden Sie das Messgerät nicht ohne angebrachte Batterie und rückseitige Abdeckung.
6. Legen Sie beim Messen des elektrischen Widerstands und der Kapazität sowie bei Dioden- und Durch-
gangsprüfungen keine Spannung an.
7. Trennen Sie die Messleitungen vom Messpunkt und schalten Sie die Stromversorgung aus, bevor Sie

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Axio MET AX-573

  • Seite 1 AX-573 - Bedienungsanleitung 1. ZUSAMMENFASSUNG Dieses Produkt ist ein batteriebetriebenes stabiles Multimeter mit einem 28-mm-LCD-Display. Es wird verwendet, um DC V, AC V, DC A, AC A, Widerstand, Kapazität, Frequenz, Dioden, Transistoren zu mes- sen sowie um eine Durchgangsprüfung durchzuführen. Es hat auch eine automatische Abschaltung und eine Hintergrundbeleuchtung des Bildschirms.
  • Seite 2: Symbol Für Elektrische Installation

    Batterie und Sicherung austauschen. 8. SICHERHEITSSYMBOL „ “ GEFÄHRLICHE SPANNUNG , “ ” GND,“ ”DOPPELTE ISOLIERUNG „ “ SIEHE BEDIENUNGSANLEITUNG, “ AKKUZUSTAND NIEDRIG 4. SYMBOL FÜR ELEKTRISCHE INSTALLATION - Warnung - Hochspannungsgefahr - Erdung - Doppelte Isolierung - Niedrige Akkuspannung - DC - AC - AC und DC...
  • Seite 3: Beschreibung Des Frontpanels

    6. BESCHREIBUNG DES FRONTPANELS 1. Akustisches Warnsignal 2. LCD 3. Funktions-/Bereichsknopf 4. Testeingangsklemme 5. Funktionstaste 6. Buchse zum Transistorentest 7. NCV-Reaktionsposition 8. Taschenlampe 9. Haken 10. Schraube zur Befestigung der Batterieabdeckung 11. Griff 12. Montagehalter für Messleitungen...
  • Seite 4: Lcd-Anzeige

    7. LCD-Anzeige 1 - Automatischer Bereich 2 - AUTO-Abschaltung 3 - Berührungslose AC-V-Messung 4 - DC-Messung 5 - AC-Messung 6 - Hochspannung 7 - Datenaufzeichnung 8 - Relativwertmessung 9 - Dioden-/Durchgangsprüfung 10 - Transistortest 11 - Niedrige Akkuspannung 12 - Grad Celsius / Fahrenheit 13 - Taschenlampe 14 - μA, mA, A.
  • Seite 5: Tastenfunktionen

    12 - Grad Celsius / Fahrenheit 13 - Taschenlampe 14 - μA, mA, A. 15 - Ω, kΩ, MΩ, Frequenz 16 - Echter Effektivwert (True RMS) 8. TASTENFUNKTIONEN 8.1. Anzeige der Datenspeicherung: Durch einmaliges Drücken der Taste ”HOLD B/L SELECT” wird der aktuelle Wert auf dem LCD-Bild- schirm gehalten und durch erneutes Drücken wird die Datenspeicherfunktion deaktiviert;...
  • Seite 6 8.5. REL-Messmodus Drücken Sie die Taste „REL”/ , einmal, um den REL-Messmodus (Relativwert) ein-/auszuschalten; Auf dem LCD-Bildschirm wird „REL“ angezeigt (gilt für den Bereich AC V, DC V, AC A, DC A, CAP, ℃ / °F) 8.6. Taschenlampe Halten Sie die Taste „REL”/ gedrückt, um die Taschenlampe ein-/ auszuschalten (im unteren Teil des Messgeräts);...
  • Seite 7: Messungen Ac A Und Dc A

    9.2. MESSUNGEN AC A UND DC A 1. Stellen Sie den Bereichsdrehknopf auf den entsprechenden AC A/DC A-Bereich ein, schließen Sie die Messleitungen an die Stromversorgung oder den getesteten Stromkreis an; der aktuelle Wert und die Polarität des Punktes, an dem das rote Kabel angeschlossen ist, werden auf dem LCD-Bildschirm angezeigt.
  • Seite 8: Messung Der Elektrischen Kapazität

    9.4. MESSUNG DER ELEKTRISCHEN KAPAZITÄT 1 Stellen Sie den Bereichsdrehknopf auf den entsprechenden Bereich der elektrischen Kapazität ein; schließen Sie die Messleitungen mit der richtigen Polarität (Hinweis: die rote Messleitung ist ”+”) an den zu messenden Kondensator an. 2. Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse „COM“.
  • Seite 9: Automatisches Ausschalten

    9.7. AUTOMATISCHES AUSSCHALTEN Um Energie zu sparen und die Lebensdauer des Akkus zu verlängern, wechselt das Messgerät in den automatischen Abschaltmodus (APO), wenn nach dem Einschalten 14 Minuten lang keine Aktivität re- gistriert wird. Dies wird mit einem dreifachen Tonsignal signalisiert. Wird immer noch keine Aktivität unternommen, schaltet sich das Messgerät nach 1 Minute automatisch aus, was durch einen langen Ton- signal signalisiert wird.
  • Seite 10 200 V /// ±(0,5%+3) /// 100 mV /// ca. 10 MΩ /// 1000 V DC/AC RMS 1000 V /// ±(0,8%+10) /// 1V /// ca. 10 MΩ /// 1000 V DC/AC RMS 10.2. AC V Messbereich /// Genauigkeit /// Auflösung /// Eingangsimpedanz /// Überlastspannung 2 V /// ±(0,8%+5) /// 1 mV /// ca.
  • Seite 11: Elektrische Kapazität (C)

    10.5. WIDERSTAND (Ω) Messbereich /// Genauigkeit /// Auflösung /// Kurzschlussstrom 200 Ω /// ±(0,8%+5) /// 0,1 Ω /// ca. 0,4 mA 2 kΩ /// ±(0,8%+3) /// 1 Ω /// ca. 100 uA 20 kΩ /// ±(0,8%+3) /// 10 Ω /// ca. 10 uA 200 kΩ...
  • Seite 12: Akku- Oder Sicherungswechsel

    11. Akku- oder Sicherungswechsel Die Meldung auf dem Display zeigt an, dass der Akku ausgetauscht werden muss. Sie sollten dann Folgendes tun: 1. Trennen Sie das Testkabel vom zu testenden Stromkreis, entfernen Sie das Testkabel von der Eingangs- buchse und drehen Sie den Bereichsdrehknopf in die Position „OFF“, um das Gerät auszuschalten. 2.
  • Seite 13 Gravierender Fehler /// Akku ersetzen. Schwache Hintergrundbeleuchtung /// Akku ersetzen. Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden. Es wird davon ausgegangen, dass der Inhalt dieses Handbuchs korrekt ist; Bei Fehlern, Auslassungen usw. wenden Sie sich bitte an den Hersteller. Unser Unternehmen ist nicht verantwortlich für Unfälle oder Schäden, die durch falsche Handlungen des Benutzers verursacht werden.
