Invacare - Dragon / Tiger
7.10 Ersetzen der Lenkkopflager an den Lenkrädern
VORSICHT! Quetschgefahr für die Hände und Füße durch das Gewicht des Rollstuhls!
· Achten Sie auf Ihre Hände und Füße.
· Verwenden Sie korrekte Hebetechniken.
ACHTUNG! Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls!
· Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
· Kuppeln Sie den Antrieb ein.
· Sichern Sie das Fahrzeug vor dem Aufbocken durch Blockieren der Räder mit Unterlegkeilen.
ACHTUNG!
Gefahr von Sachschäden. Falsche Montage kann die Lager beschädigen und zum
Herausfallen der Lenkräder führen!
Die einreihigen Schrägkugellagerringe sind NICHT auf beiden Seiten identisch! Aus diesem
Grund können sie nur auf eine korrekte Weise befestigt werden.
· Befolgen Sie die Montageanleitungen genau.
Benötigte Teile/Werkzeuge:
· Steckschlüssel 19 mm
· Drehmomentschlüssel
· Großer Schraubendreher, flach
· Holzklotz (ca. 12 x 12 x 30 cm) zum Aufbocken des Fahrzeugs
·

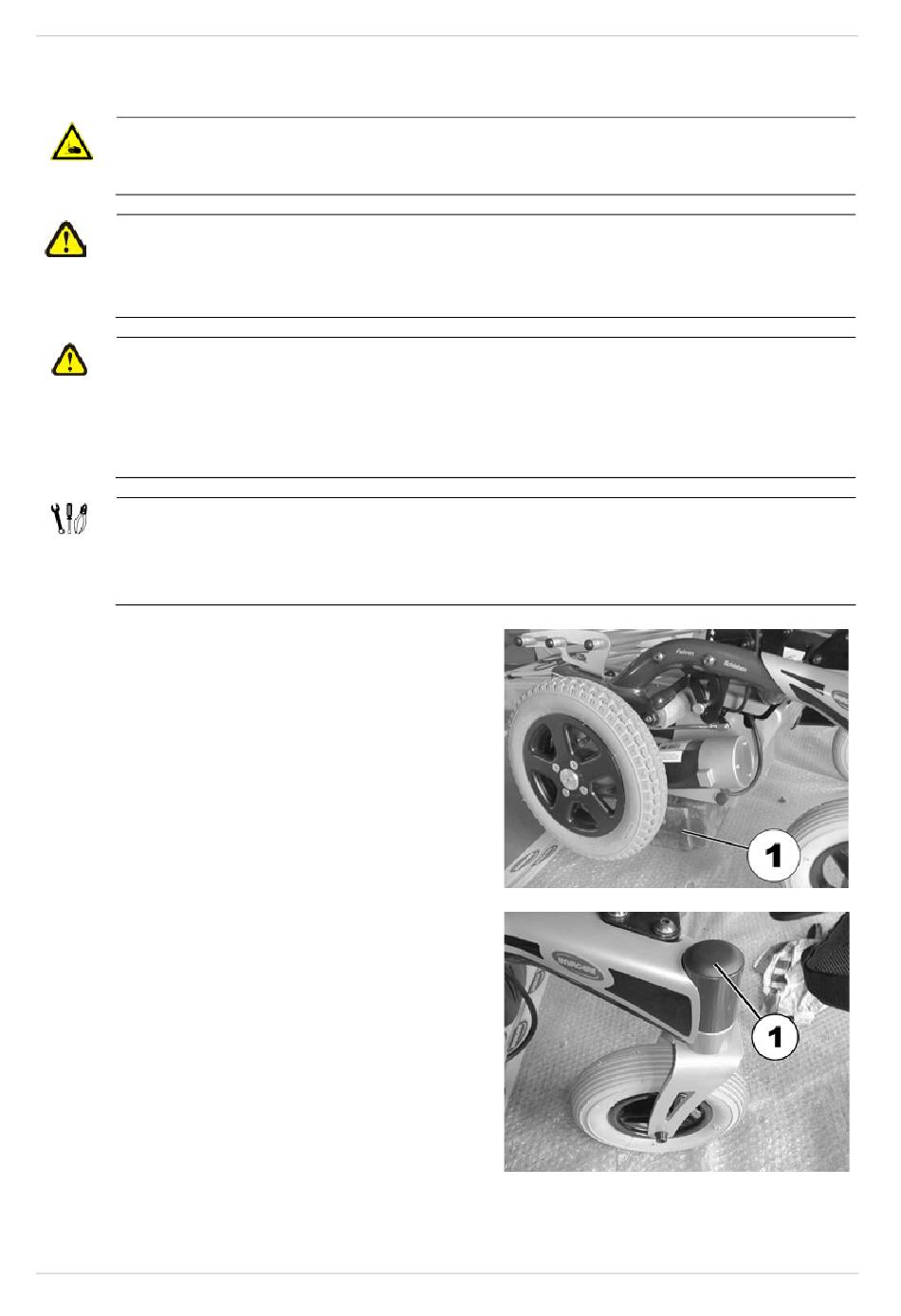

Den Rollstuhl auf der Seite, auf der die
Kugellager ausgetauscht werden sollen, mit
dem Holzklotz (1) aufbocken.
·
Plastikkappe (1) mit dem großen
Schraubendreher vorsichtig entfernen.
Service Anleitung
41
