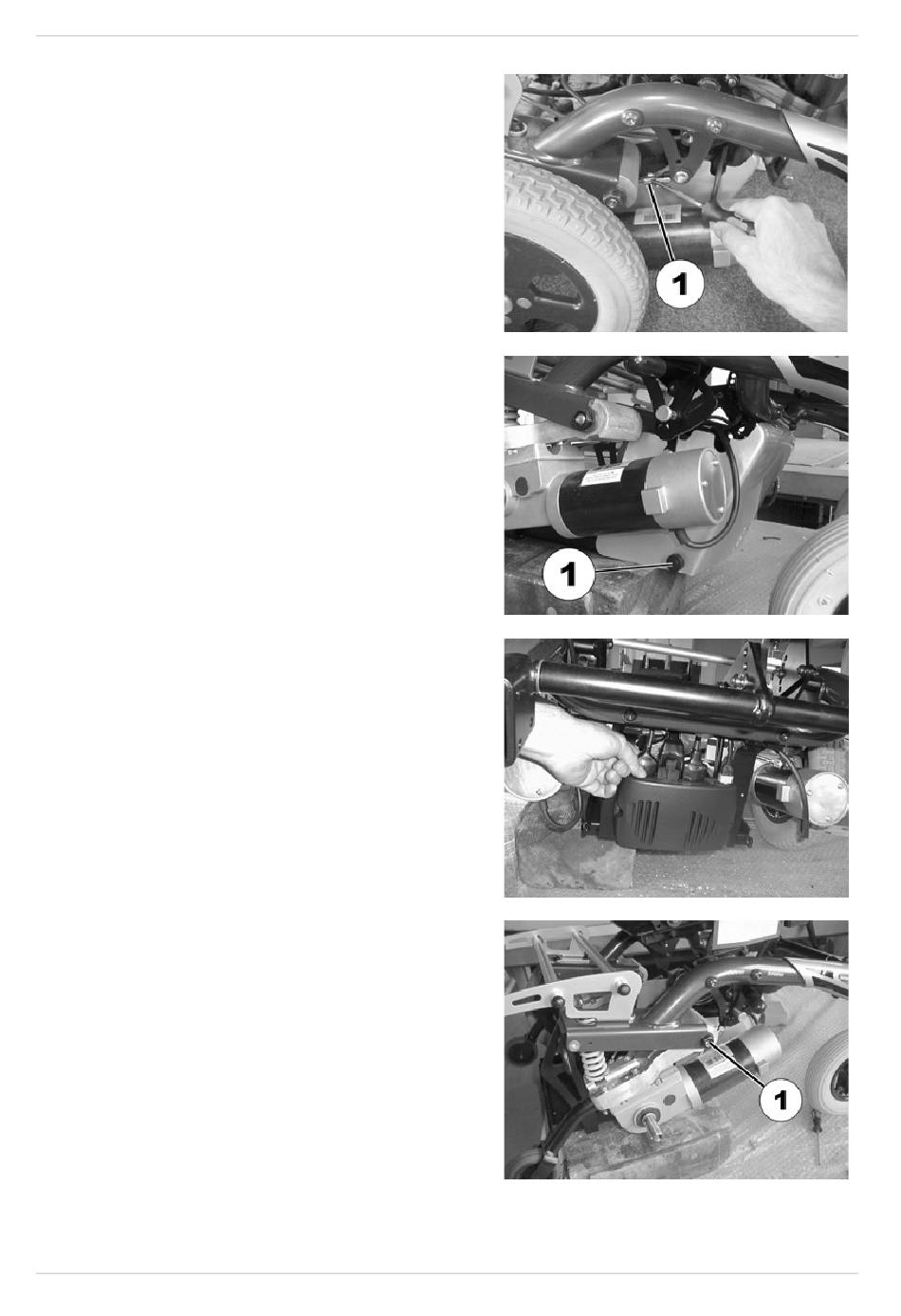

Um den Motor entfernen zu können, muss
die Verbindung der Entkupplungsstange
vorne (1) gelöst werden. Den
Sicherungsklipp (1) mit dem kleinen flachen
Schraubendreher lösen und herausziehen.
·
Handräder (Schrauben) (1) auf beiden
Seiten der Elektronikverkleidung
herausdrehen.
·
Elektronikverkleidung entfernen.
·
Motorstecker des auszutauschenden Motors
aus der Elektronik ziehen.
·
Das Motorkabel ist am Rahmen mit einem
Kabelbinder gesichert. Kabelbinder mit dem
Seitenschneider durchknipsen.
·
Motoraufhängung (1) mit dem
Innensechskantschlüssel 8 mm und dem
Gabelschlüssel 19 mm lösen und
herausnehmen.
·
Den Motor nach unten aus der Aufhängung
nehmen.
