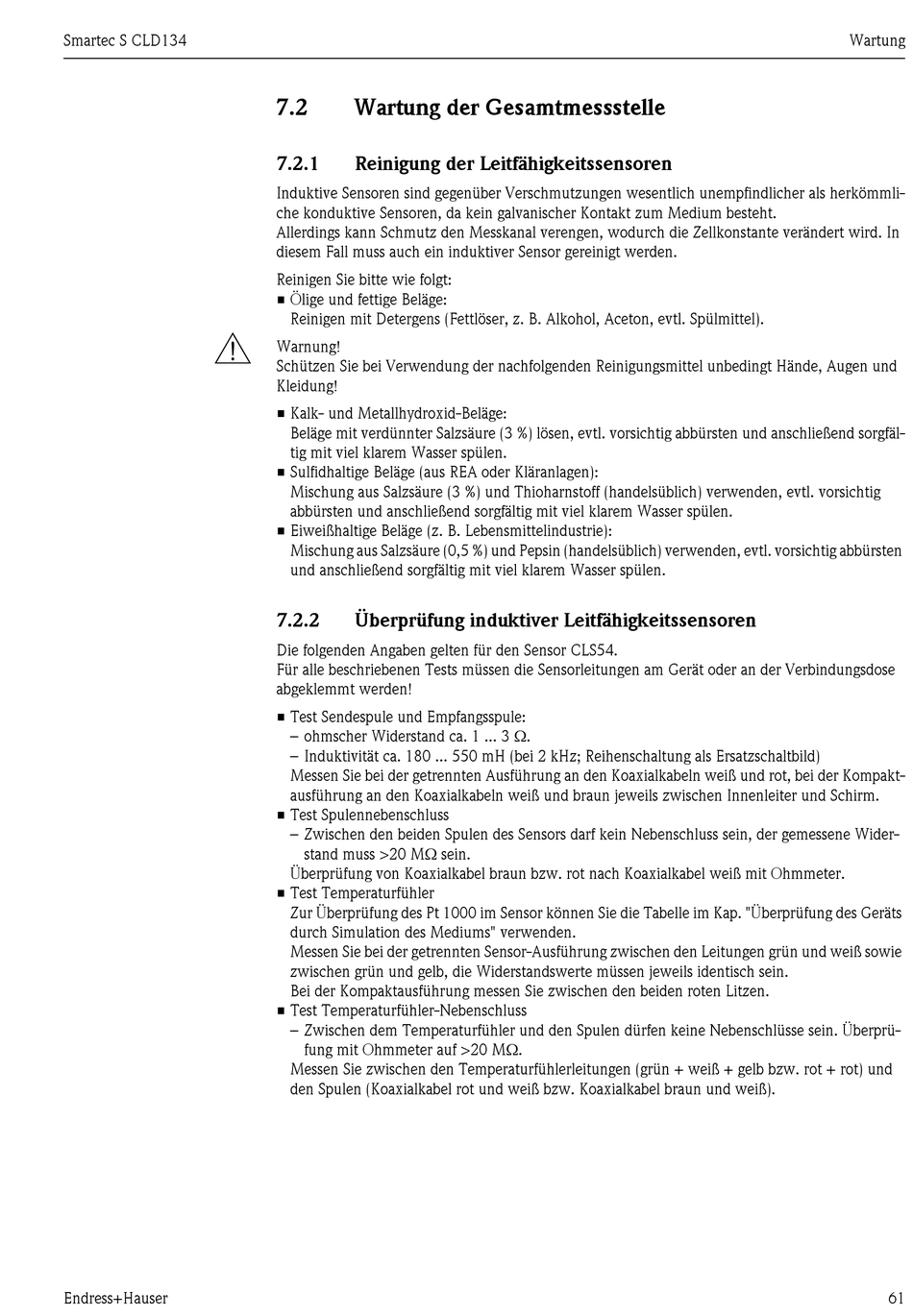

7.2

Wartung der Gesamtmessstelle

7.2.1 Reinigung der Leitfähigkeitssensoren
Induktive Sensoren sind gegenüber Verschmutzungen wesentlich unempfindlicher als herkömmli-
che konduktive Sensoren, da kein galvanischer Kontakt zum Medium besteht.
Allerdings kann Schmutz den Messkanal verengen, wodurch die Zellkonstante verändert wird. In
diesem Fall muss auch ein induktiver Sensor gereinigt werden.
Reinigen Sie bitte wie folgt:
• Ölige und fettige Beläge:
Reinigen mit Detergens (Fettlöser, z. B. Alkohol, Aceton, evtl. Spülmittel).
Warnung!
Schützen Sie bei Verwendung der nachfolgenden Reinigungsmittel unbedingt Hände, Augen und
Kleidung!
• Kalk- und Metallhydroxid-Beläge:
Beläge mit verdünnter Salzsäure (3 %) lösen, evtl. vorsichtig abbürsten und anschließend sorgfäl-
tig mit viel klarem Wasser spülen.
• Sulfidhaltige Beläge (aus REA oder Kläranlagen):
Mischung aus Salzsäure (3 %) und Thioharnstoff (handelsüblich) verwenden, evtl. vorsichtig
abbürsten und anschließend sorgfältig mit viel klarem Wasser spülen.
• Eiweißhaltige Beläge (z. B. Lebensmittelindustrie):
Mischung aus Salzsäure (0,5 %) und Pepsin (handelsüblich) verwenden, evtl. vorsichtig abbürsten
und anschließend sorgfältig mit viel klarem Wasser spülen.
7.2.2 Überprüfung induktiver Leitfähigkeitssensoren
Die folgenden Angaben gelten für den Sensor CLS54.
Für alle beschriebenen Tests müssen die Sensorleitungen am Gerät oder an der Verbindungsdose
abgeklemmt werden!
• Test Sendespule und Empfangsspule:
– ohmscher Widerstand ca. 1 ... 3 Ω.
– Induktivität ca. 180 ... 550 mH (bei 2 kHz; Reihenschaltung als Ersatzschaltbild)
Messen Sie bei der getrennten Ausführung an den Koaxialkabeln weiß und rot, bei der Kompakt-
ausführung an den Koaxialkabeln weiß und braun jeweils zwischen Innenleiter und Schirm.
• Test Spulennebenschluss
– Zwischen den beiden Spulen des Sensors darf kein Nebenschluss sein, der gemessene Wider-
stand muss >20 MΩ sein.
Überprüfung von Koaxialkabel braun bzw. rot nach Koaxialkabel weiß mit Ohmmeter.
• Test Temperaturfühler
Zur Überprüfung des Pt 1000 im Sensor können Sie die Tabelle im Kap. "Überprüfung des Geräts
durch Simulation des Mediums" verwenden.
Messen Sie bei der getrennten Sensor-Ausführung zwischen den Leitungen grün und weiß sowie
zwischen grün und gelb, die Widerstandswerte müssen jeweils identisch sein.
Bei der Kompaktausführung messen Sie zwischen den beiden roten Litzen.
• Test Temperaturfühler-Nebenschluss
– Zwischen dem Temperaturfühler und den Spulen dürfen keine Nebenschlüsse sein. Überprü-
fung mit Ohmmeter auf >20 MΩ.
Messen Sie zwischen den Temperaturfühlerleitungen (grün + weiß + gelb bzw. rot + rot) und
den Spulen (Koaxialkabel rot und weiß bzw. Koaxialkabel braun und weiß).
