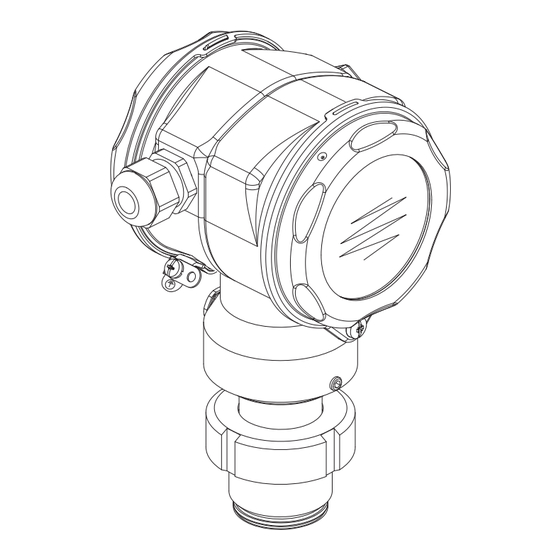

Endress+Hauser Deltapilot S FMB70 Betriebsanleitung
Hydrostatische füllstandsmessung
Vorschau ausblenden
Andere Handbücher für Deltapilot S FMB70:
- Betriebsanleitung (92 Seiten) ,
- Technische information (60 Seiten) ,
- Kurzanleitung (44 Seiten)
Verwandte Anleitungen für Endress+Hauser Deltapilot S FMB70
Inhaltszusammenfassung für Endress+Hauser Deltapilot S FMB70

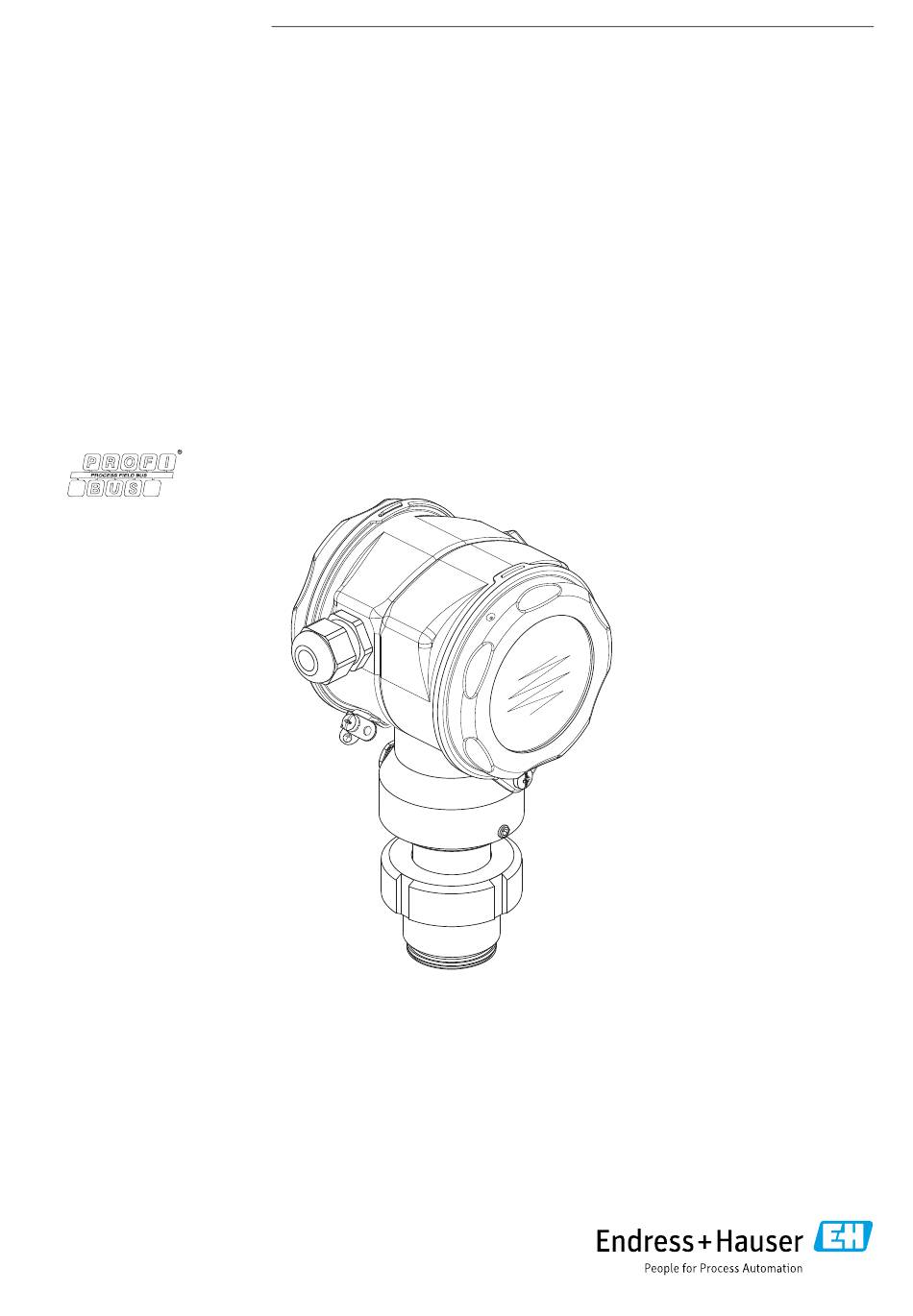

- Seite 1 Products Solutions Services BA00356P/00/DE/18.16 71336244 gültig ab Software-Version: 04.01.zz Betriebsanleitung Deltapilot S FMB70 Hydrostatische Füllstandsmessung...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Doku- ment sorgfältig lesen. Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebsstelle Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Vor-Ort-Anzeige angeschlossen ... . . 47 Endress+Hauser Bedienprogramm ... 50 HistoROM®/M-DAT (optional) ....50 Bedienung verriegeln/entriegeln . -
Seite 4: Hinweise Zum Dokument
Ein Anschluss, der mit dem Erdungssystem bevor andere Anschlüsse hergestellt wer- der Anlage verbunden werden muss: Dies den dürfen. kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw. Firmenpraxis. 1.2.3 Werkzeugsymbole Symbol Bedeutung Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 Endress+Hauser... -
Seite 5: Symbole Für Informationstypen
Marke der Firma E.I. Du Pont de Nemours & Co., Wilmington, USA ® TRI-CLAMP Marke der Firma Ladish & Co., Inc., Kenosha, USA ® PROFIBUS PA Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, D ® GORE-TEX Marke der Firma W.L. Gore & Associates, Inc., USA Endress+Hauser... -
Seite 6: Begriffe Und Abkürzungen
Andere kalibrierte Messspannen können kundenspezifisch bestellt werden. Druck Lower range limit = untere Messgrenze Upper range limit = obere Messgrenze Lower range value = Messanfang Upper range value = Messende TD (Turn down) Messbereichsspreizung Beispiel - siehe folgendes Kapitel. Endress+Hauser... -
Seite 7: Turn Down Berechnung
• Messende (URV): 5 bar (75 psi) Turn down (TD): TD = |URV - LRV| 10 bar (150 psi) TD = |5 bar (75 psi) 0 bar (0 psi)| In diesem Beispiel ist der TD somit 2:1. Diese Messspanne ist Nullpunkt basierend. Endress+Hauser... -
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Gewährleistung oder Haftung. -
Seite 9: Zulassungsrelevanter Bereich
Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderun- gen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konfor- mitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 10: Identifizierung
Die Abkürzung "PS" entspricht dem MWP (Maximum working pressure/max. Betriebs- druck) des Messgerätes. Aluminiumgehäuse (T14/T15) Ser. no.: Order code: Ext. order code: A0016056 Abb. 2: Typenschild Gerätename Bestellnummer (reduziert zur Wiederbestellung) Erweiterte Bestellnummer (vollständig) Technische Daten Seriennummer (zur eindeutigen Identifikation) Herstelleradresse Endress+Hauser... -
Seite 11: Hygienisches Edelstahlgehäuse (T17)
Ser. no.: A0021552 Abb. 4: Typenschild Gerätename Herstelleradresse Bestellnummer (reduziert zur Wiederbestellung) Erweiterte Bestellnummer (vollständig) Technische Daten Seriennummer (zur eindeutigen Identifikation) Zulassungsrelevante Angaben und Dokumentnummer der Sicherheitshinweise oder Zeichnungsnummer 3.2.2 Identifizierung des Sensortyps Siehe Parameter "Sensormesstyp" in Betriebsanleitung BA00296P. Endress+Hauser... -
Seite 12: Lieferumfang
Deltapilot S FMB70 mit PROFIBUS PA Lieferumfang Im Lieferumfang ist enthalten: • Hydrostatischer Druckaufnehmer Deltapilot S • Für Geräte mit "HistoROM/M-DAT" Ausprägung: CD-ROM mit Endress+Hauser Bedienprogramm • Optionales Zubehör Mitgelieferte Dokumentation: • Die Betriebsanleitungen BA00356P und BA00296P stehen über das Internet zur Verfü- gung. -
Seite 13: Montage
Gewinde nicht mit Hanf oder ähnlichen Materialien abge- dichtet werden. • Geräte mit NPT-Gewinde: – Gewinde mit Teflonband umwickeln und abdichten. – Gerät nur am Sechskant festschrauben. Nicht am Gehäuse drehen. – Gewinde beim Einschrauben nicht zu fest anziehen. Max. Anzugsdrehmoment: 20...30 Nm (14,75...22,13 lbf ft) Endress+Hauser... -
Seite 14: Einbau
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen. ä 18, Kap. 4.4.5 "Gehäuse drehen". • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. ä 16, Kap. 4.4.3 "Wand- und Rohrmontage (optional)". -
Seite 15: Füllstandmessung
• Deltapilot S mit Wassersackrohr oberhalb des Entnahmestutzens montieren. • Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen. Das Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. Druckmessung in Flüssigkeiten • Deltapilot S mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens montieren. Endress+Hauser... -
Seite 16: Dichtung Bei Flanschmontage
A0017743 Abb. 6: Prozessmembrane Dichtung 4.4.3 Wand- und Rohrmontage (optional) Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an (für Rohre von 1 ¼" bis 2" Durchmesser). ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) 158 (6.22) 175 (6.89) A0028493 Maßeinheit mm (in) -
Seite 17: Variante "Separatgehäuse" Zusammenbauen Und Montieren
Gehäuse mittels Montagehalter (Pos. 8) an einer Wand oder einem Rohr montieren. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm (3,69 lbs ft) gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) 120 mm (4,72 in) montieren. Endress+Hauser... -
Seite 18: Gehäuse Drehen
Abb. 8: Deckel schließen Die Deckel für den Anschluss- und Elektronikraum werden nach dem Einhängen am Gehäuse jeweils mit einer Schraube verschlossen. Für einen dichten Sitz der Deckel sind diese Schrauben handfest (2 Nm (1,48 lbf ft)) auf Anschlag anzuziehen. Endress+Hauser... -
Seite 19: Montage Der Profildichtung Für Universal-Prozessadapter
Deltapilot S FMB70 mit PROFIBUS PA Montage 4.4.7 Montage der Profildichtung für Universal-Prozessadapter Einzelheiten zur Montage siehe KA00096F/00/A3. Einbaukontrolle Nach dem Einbau des Gerätes folgende Kontrollen durchführen: • Sind alle Schrauben fest angezogen? • Sind die Gehäusedeckel zugeschraubt? Endress+Hauser... -
Seite 20: Verdrahtung
Elektrischer Anschluss PROFIBUS PA ä Beachten Sie auch 21, Kap. 5.2.1, "Versorgungsspannung". Gehäuse Interne Erdungsklemme Externe Erdungsklemme Versorgungsspannung, für Variante im Ex-freien Bereich = 9...32 V DC Geräte mit integriertem Überspannungsschutz sind an dieser Stelle mit OVP (Overvoltage protection) gekennzeichnet. Endress+Hauser... -
Seite 21: Anschluss Geräte Mit M12-Stecker
Control Drawings einzuhalten. ‣ Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumenta- tionen, die Sie ebenfalls anfordern können. Die Ex-Dokumentation liegt bei allen Ex- Geräten standardmäßig bei. Variante für Ex-freien Bereich: 9...32 V DC Endress+Hauser... -
Seite 22: Stromaufnahme
• Ist das Gerät gemäß Kapitel 4.1 angeschlossen? • Sind alle Schrauben fest angezogen? • Sind die Gehäusedeckel zugeschraubt? Sobald Spannung am Gerät anliegt, leuchtet die grüne LED auf dem Elektronikeinsatz für wenige Sekunden bzw. leuchtet die angeschlossene Vor-Ort-Anzeige. Endress+Hauser... -
Seite 23: Bedienung
Messwerte wie z.B. Sensortemperatur • umfangreiche Diagnosefunktionen (Stör- und Warnmeldung, Schleppzeiger usw.) • schnelle und sichere Inbetriebnahme mittels Quick Setup-Menüs Parameter- Messwert-Anzeige Identifikations- Funktionsname Wert nummer Kopfzeile Hauptzeile Einheit Infozeile Symbol – Bargraph Editiermodi Bedientasten Auswahl- möglichkeiten editierbarer Wert aktueller Messwert P01-xxxxxxxx-07-xx-xx-xx-011 Endress+Hauser... -
Seite 24: Bedienelemente
Bedientaste für Lageabgleich (Nullpunkt-Korrektur) und Grüne LED zur Anzeige bei Werteübernahme Total-Reset Bedientaste für Lageabgleich (Nullpunkt-Korrektur) und Total-Reset DIP-Schalter für Hardware-Adresse Steckplatz für optionale Anzeige ® Steckplatz für optionales HistoROM /M-DAT DIP-Schalter, um messwert-relevante Parameter zu ver- riegeln/entriegeln DIP-Schalter für Dämpfung ein/aus Endress+Hauser... -
Seite 25: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen
Wenn die LED auf dem Elektronikeinsatz kurz aufleuchtet, wurde der anliegende Druck für den Lageabgleich übernommen. Wenn die LED nicht leuchtet, wurde der anliegende Druck nicht übernommen. Beach- ten Sie die Eingabegrenzen. Für Fehlermeldungen ä 69, Kap. 9.1 "Meldungen". Endress+Hauser... -
Seite 26: Funktion Der Bedienelemente - Vor-Ort-Anzeige Angeschlossen
Hinweis: Für die Begriffe Funktionsgruppe, Ebene, Auswahlebene ä 47, Kap. 6.4.1. Adresse im Bus einstellen. ä 30, Kap. 6.3.5 "Geräte-Identification und -Adressie- rung". S D A 0 1 2 3 4 5 6 7 8 Address P01-xxxxxxxx-19-xx-xx-xx-109 Endress+Hauser... -
Seite 27: Kommunikationprotokoll Profibus Pa
Normen IEC 61158, IEC 61784, EN 50170/DIN 19245 und EN 50020 (FISCO- Modell). 6.3.2 Geräteanzahl • Die Endress+Hauser Deltapilot S-Geräte erfüllen die Anforderungen nach dem FISCO- Modell. • Aufgrund der niedrigen Stromaufnahme können an einem Bussegment bei Installation nach FISCO Bis HW-Version 1.10:... - Seite 28 Tabelle der Funktionsblöcke: Parameter "IDENT- NUMM. AUSW." (Profilspezifisch) (Alte Identifi- (Auto. Identifikati- (Neue Identifikations- kationsnum- onsnummer) nummer) mer) Cerabar S 3 Blöcke Je nach automatisch 3 Blöcke (PB, TB, AI) (PB,TB,AI) gewählter Identifi- kationsnummer. 1 Modul 1 Modul (1xAI) (1x AI) Endress+Hauser...
- Seite 29 Gerät kompatibel ist. Nach jedem neuen "Get Slave Diagnose" Frame sendet das Gerät eine andere, mit dem Gerät kompatible Identifikationsnummer zurück, bis die SPS einen "Set Slave Address" Frame oder "Set Slave Parameter" mit einer bekannten Identifikationsnummer sendet. Endress+Hauser...
-
Seite 30: Geräte-Identification Und -Adressierung
DIP-Schalter 8 (SW/HW) auf "On" setzen (Werkeinstellung) Das Gerät führt einen Neustart durch. Das Gerät meldet sich mit der seiner aktuellen Adresse. Werkeinstellung: 126 Adresse über Konfigurationsprogramm einstellen. Für die Eingabe einer neuen Adresse über FieldCare siehe nächsten Abschnitt. Für andere Bedienprogramme siehe entsprechende Betriebsanleitung. Endress+Hauser... - Seite 31 Neue Adresse eingeben und mit der Option "Festlegen" bestätigen. Die neue Adresse wird dem Gerät zugewiesen. Die Adresse 126 ist nicht über das Menü einstellbar. Nach einem Reset (Code 2712) ist diese wieder als Defaultadresse im Gerät gespeichert. Endress+Hauser...
-
Seite 32: Systemintegration
Jedes Gerät erhält von der PROFIBUS Nutzerorganisation (PNO) eine ID-Nummer. Aus dieser leitet sich der Name der Gerätestammdatei (GSD) ab. Für Endress+Hauser beginnt diese ID-Nr. mit der Herstellerkennung "15xx". Die Profile 3.02 GSD Datei mit der Auswahlmöglichkeit "Condensed Status" ist nur mit der SW 04.01.zz kompatibel und muss einzeln im Projektie- rungstool importiert werden. - Seite 33 • Internet PNO: http://www.profibus.com (Products – Profile GSD Library) Verzeichnisstruktur der GSD-Dateien von Endress+Hauser Für die Endress+Hauser Feldgeräte mit PROFIBUS PA-Schnittstelle sind alle zur Projektie- rung notwendigen Daten in einer gepackten Datei enthalten. Nach dem Entpacken erzeugt diese Datei folgende Struktur: Deltapilot_S/PA/Profile3/Revision1.0/...
-
Seite 34: Zyklischer Datenaustausch
Gerätes. Im Deltapilot S Transducer Block ist das Druck-Messprinzip für den Einsatz als Druck- und Füllstandsmessumformer abgebildet. • Analog Input Block (Funktionsblock): Der Analog Input Block beinhaltet die Signalverabeitungsfunktionen des Messwertes wie z.B. Skalierung, spezielle Funktionsberechnungen, Simulation usw. Endress+Hauser... -
Seite 35: Parameterbeschreibung
Die Parameter SENSOR DRUCK, DRUCK N. LAGEKOR und DRUCK GEMESSEN wer- den im Menü PROZESSWERTE angezeigt (Menüpfad: HERSTELLERANSICHT BEDIENMENÜ PROZESSINFO PROZESSWERTE). Der Parameter TEMPERATUR wird im Menü TB PARAMETER angezeigt (Menüpfad: PROFILE ANSICHT TRANSDUCER BLOCK TB PARAMETER) Werkeinstellung: • Temperatur Endress+Hauser... - Seite 36 Statuscode für lesen Siehe Abschnitt "Statuscodes" Main Process Value 5, 6, 7, 8 2. ZYKL. WERT: lesen 32 bit Fließkommazahl (IEEE 754) Temperatur, Sensor Value, Trimmed Value oder Secondary Value 1 Siehe Abschnitt "Statuscodes" Statuscode für lesen 2. ZYKL. WERT Endress+Hauser...
-
Seite 37: Statuscodes
0001 (Unsicher) unterschritten 0110 Unsicher Simulationswert 0000 (Unsicher) 1000 Gut (GOOD) 0000 1000 Gut (GOOD) Warngrenze 1000 1000 Gut (GOOD) Warngrenze - Grenzwert überschrit- 1001 1000 Gut (GOOD) Warngrenze - Grenzwert unter- 1010 schritten 1000 Gut (GOOD) Alarmgrenze 1100 Endress+Hauser... - Seite 38 (Unsicher) 1000 0000 Gut (GOOD) 1011 1100 Gut (GOOD) Funktionskontrolle 1010 01xx Gut (GOOD) Wartungsbedarf 1010 10xx Gut (GOOD) Wartung erfordert Variabel x: 0 oder 1 zzzSiehe Kap. 9.2.1 Nur wenn Analogeingang Ausfallverhalten = 2 ("Status schlecht (Schlecht)") Endress+Hauser...
-
Seite 39: Azyklischer Datenaustausch
Parametrierung) nicht annähernd erreicht wird. Bei einer fehlerhaften Programmierung kann diese Anzahl schnell überschritten werden, wodurch sich die Lebenszeit des Gerätes drastisch verkürzen würde. ‣ Im Anwendungsprogramm ist ein dauerhaftes Schreiben von Parametern wie z. B. bei jedem Zyklus des Programms unbedingt zu vermeiden. Endress+Hauser... -
Seite 40: Allgemeine Erläuterungen
• S: statischer Parameter Gerätemanagement Parameter Slot Index Object type Data type Größe (Byte) Storage Class Read Write Directory object header Array Unsigned16 Composite list directory entries Array Unsigned16 GAP directory continuous 2 – 8 GAP reserved 9 – 15 Endress+Hauser... -
Seite 41: Physical Block
Visible String IDENTNUMM. AUSW. Simple Unsigned8 SCHREIBSCHUTZ HW Simple Unsigned8 FEATURE Record DS-68 COND.STATUS DIAG Simple Unsigned8 Physical Block Endress+Hauser Parameter DIAGNOSE CODE Record E+H spezifisch LETZTE DIAG. CODE Record E+H spezifisch UP/DOWNLOAD FEATURE Simple Unsigned8 UP/DOWNLOAD CTRL Simple Unsigned8... - Seite 42 WARNGRENZE UNTEN Simple Float ALARMGRENZE UNTEN Simple Float HI HI ALARM Record DS-39 HI ALARM Record DS-39 LO ALARM Record DS-39 LO LO ALARM Record DS-39 SIMULATE Record DS-50 VIEW_1_FB Simple Octet String wenn MODE BLK Actual = Manual (MAN) Endress+Hauser...
-
Seite 43: Transducer Block
MAX. DRUCK FLUSS Simple Float Pmin PROZESS Simple Float Pmax PROZESS Simple Float Tmin PROZESS Simple Float Tmax PROZESS Simple Float WERT SIMULATION Simple Float SIMULATION Simple Unsigned8 ZÄHLER P>Pmin Simple Unsigned16 ZÄHLER P<Pmax Simple Unsigned16 ZÄHLER T>Tmax Simple Unsigned16 Endress+Hauser... - Seite 44 DURCHFLUSS Simple Float RESET SCHLEPPZEI Simple Unsigned8 BETRIEBSART Simple Unsigned8 EINH. DURCHFLUSS Simple Unsigned16 EINH. SUMMENZ. 1 (Volumen Betriebs- Simple Unsigned16 bed.) EINH. SUMMENZ. 2 (Volumen Betriebs- Simple Unsigned16 bed.) SCHLEICHM. MODUS Simple Unsigned8 LO TRIM MESSWERT Simple Float Endress+Hauser...
- Seite 45 EINHEIT HÖHE Simple Unsigend16 ABGLEICHMODUS Simple Unsigned8 HÖHE LEER Simple Float HÖHE VOLL Simple Float EINHEIT DICHTE Simple Unsigned16 DICHTE ABGLEICH Simple Float DICHTE PROZESS Simple Float MEAS.LEVEL EASY Simple Float FÜLLSTANDWAHL Simple Unsigned8 AUSGABEEINHEIT Simple Unsigned16 nur zurücksetzbar Endress+Hauser...
-
Seite 46: Datenformat
Sie bestehen aus mehreren Elementen, die über den Slot, Index und Sub-Index adres- siert werden: Parametername Slot Index Element Sub- Größe Index (Byte) DS-33 OUT VALUE Float OUT STATUS Unsigned8 1 Parametername Slot Index Element Sub- Größe Index (Byte) OUT SCALE DS-36 EU_100_PERCENT 1 Float EU_0_PERCENT Float UNITS_INDEX Unsigned1 DEZIMALPUNKT Integer8 Endress+Hauser... -
Seite 47: Vor-Ort-Bedienung - Vor-Ort-Anzeige Angeschlossen
Die Parameter SPRACHE und BETRIEBSART werden nur über Vor-Ort-Anzeige auf der 1. Auswahlebene angezeigt. Im FieldCare wird der Parameter SPRACHE in der Gruppe ANZEIGE und der Parameter BETRIEBSART in den QUICK SETUP-Menüs oder in der Funk- tionsgruppe GRUNDABGLEICH angezeigt. Endress+Hauser... -
Seite 48: Option Wählen
Aktive Auswahl ist schwarz unterlegt. P01-xxxxxxxx-19-xx-xx-xx-159 Mit Taste "E" Wert (3.9 mbar) dem Parameter LAGE- KORREKTUR zuweisen. Das Gerät bestätigt den Abgleich und springt wieder zum Parameter zurück, hier LAGEKORREKTUR (siehe nächste Abbildung). P01-xxxxxxxx-19-xx-xx-xx-037 Mit "E" zum nächsten Parameter wechseln. P01-xxxxxxxx-19-xx-xx-xx-160 Endress+Hauser... -
Seite 49: Wert Editieren
Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus. Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-xx-031 Der neue Wert für die Dämpfung beträgt 30.0 s. – Mit "E" gelangen Sie zum nächsten Parameter. – Mit "+" oder "–" gelangen Sie wieder zurück in den Editiermodus. P01-xxxxxxxx-19-xx-xx-xx-032 Endress+Hauser... -
Seite 50: Endress+Hauser Bedienprogramm
Deltapilot S FMB70 mit PROFIBUS PA Endress+Hauser Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen- Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, para- metrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com ... -
Seite 51: Konfigurationsdaten Kopieren
Über den Parameter HistoROM FUNKT. die Option "Gerät HistoROM" für die Übertra- gungsrichtung wählen. Ca. 20 Sekunden warten. Konfigurationsdaten werden vom Gerät in das ® HistoROM /M-DAT geladen. Das Gerät führt keinen Neustart durch. Gerät erneut von der Versorgungsspannung trennen. Speichermodul abziehen. Versorgungsspannung wieder an das Gerät anschließen. Endress+Hauser... -
Seite 52: Bedienung Verriegeln/Entriegeln
KONTRAST ANZEIGE können Sie weiterhin verändern. Ist die Bedienung über den DIP-Schalter verriegelt, kann die Verriegelung nur über DIP- Schalter wieder aufgehoben werden. Ist die Bedienung über Fernbedienung z.B. FieldCare verriegelt, kann die Verriegelung nur über Fernbedienung aufgehoben werden. Endress+Hauser... -
Seite 53: Bedienung Vor-Ort Über Dip-Schalter Verriegeln/Entriegeln
Die Codezahl geben Sie über den Parameter RÜCKSETZEN ein (Menü BETRIEB). Für das Gerät gibt es verschiedene Resetcodes. Welche Parameter von dem jeweiligen Resetcode zurückgesetzt werden, stellt die folgende Tabelle dar. Um einen Reset durchzu- führen, muss die Bedienung entriegelt sein ( ä 52, Kap. 6.7). Endress+Hauser... - Seite 54 Reset bestehen. Wenn Sie möchten, dass nach einem Reset die Parameter auf Werkswerte zurückgesetzt werden, setzen Sie sich bitte mit Endress+Hauser Service in Verbindung. • Nach einem Reset mit Code 1, 40864 oder 33333 ist der OUT Value ggf. neu zu skalieren.
- Seite 55 – Eine eventuell laufende Simulation wird beendet. – Gerät führt einen Neustart durch. 2712 Busadresse-Reset – Die über den Bus eingestellte Geräteadresse wird auf den Werkswert 126 zurück- gesetzt. – Eine eventuell laufende Simulation wird beendet. – Gerät führt einen Neustart durch. Endress+Hauser...
-
Seite 56: Inbetriebnahme
– Es ist ein Lageabgleich durchzuführen, der eine große Messabweichung infolge der Ein- baulage des Gerätes korrigieren muss (z.B. Geräte mit Druckmittler). Installations- und Funktionskontrolle Bevor Sie das Gerät in Betrieb nehmen, die Einbau- und Anschlusskontrolle gemäß Check- liste durchführen. • Checkliste "Einbaukontrolle" Kap. 4.5 • Checkliste "Anschlusskontrolle" Kap. 5.4 Endress+Hauser... -
Seite 57: Inbetriebnahme Über Klasse 2 Master (Fieldcare)
ä 47, Kap. 6.4.1 "Menüaufbau". Es stehen folgende Sprachen zur Verfügung: • Deutsch • English • Français • Italiano • Español • Nederlands • Chinesisch (CHS) • Japanisch (JPN) Es stehen folgende Betriebsarten zur Verfügung: • Druck • Füllstand Endress+Hauser... - Seite 58 Die Menüsprache für den FieldCare-Rahmen wählen Sie über das Menü "Extra" "Optionen" "Anzeige" "Sprache". Es stehen folgende Sprachen zur Verfügung: • Deutsch • English • Français • Italiano • Español • Nederlands • Chinesisch (CHS) • Japanisch (JPN) Endress+Hauser...
-
Seite 59: Lageabgleich
– Über den Parameter LAGEOFFSET geben Sie den Wert ein, um den der MESS- WERT korrigiert werden soll. Um den MESSWERT auf 0.0 mbar zu korrigieren, müssen Sie hier den Wert 2.2 eingeben. (Es gilt: MESSWERT = MESSWERT – LAGEOFFSET) – MESSWERT (nach Eingabe für Lageoffset) = 0.0 mbar Werkeinstellung: Endress+Hauser... -
Seite 60: Füllstandmessung
Wechsel der Betriebsart wirkt sich auf die Spanne (URV) aus! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Wird die Betriebsart gewechselt, muss die Einstellung der Spanne (URV) im Bedienmenü "ABGLEICH GRUNDABGLEICH" überprüft und ggf. neu eingestellt werden! Endress+Hauser... -
Seite 61: Übersicht Füllstandmessung
Die 2. Messgröße Volu- sierungstabelle, siehe men, Masse oder % Betriebsanleitung muss nicht direkt pro- BA00296P. portional zum gemesse- nen Druck sein. Für die 2. Messgröße ist eine Linearisierungs-tabelle einzugeben. Über diese Tabelle wird die 2. Mess- größe der 1. Messgröße zugeordnet. Endress+Hauser... -
Seite 62: Quick Setup-Menü Für Die Betriebsart Füllstand
ABGLEICHMODUS = "Nass" P01-FMB70xxx-19-xx-xx-xx-013 Abb. 19: Quick Setup-Menü für die Betriebsart "Füllstand" Vor-Ort-Bedienung FieldCare Messwert-Anzeige Messwert-Anzeige Aus der Messwertdarstellung mit F in die GRUPPEN- QUICK SETUP-Menü wählen. AUSWAHL wechseln. GRUPPENAUSWAHL BETRIEBSART BETRIEBSART wählen. Option "Füllstand" wählen. BETRIEBSART Option "Füllstand" wählen. Endress+Hauser... - Seite 63 – FÜLLSTANDSWAHL "Füllstd. Easy Druck" und ABGLEICHMODUS "Nass" – FÜLLSTANDSWAHL "Füllstand Standard", FÜLLSTANDSTYP "Linear" und ABGLEICHMODUS "Nass" Für Vor-Ort-Bedienung ä 26, Kap. 6.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen" und ä 47, Kap. 6.4 "Vor-Ort-Bedienung – Vor-Ort-Anzeige angeschlossen". Endress+Hauser...
-
Seite 64: Druckmessung
Parameter LAGEKORREKTUR mit der Option den Parameter LAGEKORREKTUR mit der Option "übernehmen" korrigieren Sie den MESSWERT, d.h. "übernehmen" korrigieren Sie den MESSWERT, d.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu. Sie weisen dem anliegenden Druck den Wert 0.0 zu. Endress+Hauser... - Seite 65 Blocks auf eine Änderung des Druckes reagieren. Blocks auf eine Änderung des Druckes reagieren. Für Vor-Ort-Bedienung siehe auch ä 26, Kap. 6.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen" und ä 47, Kap. 6.4 "Vor-Ort-Bedienung – Vor-Ort-Anzeige angeschlossen". Endress+Hauser...
-
Seite 66: Out Value Skalieren
Wechsel der Betriebsart neu abgeglichen werden. • Über den Parameter "SET.UNIT.TO.BUS" (SETZE EINH. OUT" Menüpfad: TRANSMITTER- INFO PA PARAMETER) die Option "Übernehmen" bestätigen, um die Skalierung des Analog Input Blocks automatisch an den Transducer Block anzupassen. Die OUT-Einheit wird entsprechend aktualisiert ( Kap. 7.9). Endress+Hauser... -
Seite 67: Systemeinheiten (Setze Einheit Out)
• wenn Sie die Werte für OUT SCALE ändern • oder wenn Sie die Einheit des Hauptmesswertes wechseln. VORSICHT Abhängigkeiten bei der Parametrierung beachten! ‣ Wenn Sie den Parameter SETZE EINH. OUT bestätigen, beachten Sie, dass eine Änderung des digitalen Ausgangswertes die Regelung beeinflussen könnte. Endress+Hauser... -
Seite 68: Wartung
Filter (1) frei von Verschmutzungen halten. P01-FMB70xxx-17-xx-xx-xx-003 Außenreinigung Beachten Sie bei der Reinigung des Messgerätes folgendes: • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen. • Eine mechanische Beschädigung der Prozessmembrane z.B. durch spitze Gegenstände muss vermieden werden. Endress+Hauser... -
Seite 69: Störungsbehebung
• Stellt das Gerät während der Initialisierung ein Defekt der Vor-Ort-Anzeige fest, werden spezielle Fehlermeldungen generiert. Für die Fehlermeldungen ä 76, Kap. 9.1.1 "Fehlermeldungen Vor-Ort-Anzeige". • Für Unterstützung und weitere Informationen wenden Sie sich bitte an Endress+Hauser Service. • Siehe auch Kap. 9.4 ff. - Seite 70 – Hauptelektronik auswechseln. im Summenzähler- EEPROM 133 (A133) Alarm Ausfall (F) F>Checksummenfehler – Während eines Schreibvorganges – Reset (Code 1 oder 40864) im History-EEPROM ist ein Fehler aufgetreten. durchführen und Gerät neu abgleichen. – Hauptelektronik defekt. – Hauptelektronik auswechseln. Endress+Hauser...
- Seite 71 – Gerät kurz von der Spannungs- kontrolle fehler versorgung trennen. – Hauptelektronik defekt. – Hauptelektronik auswechseln. 705 (A705) Alarm Ausfall (F) F>Messumformungs- – Störung auf der Hauptelektronik. – Gerät kurz von der Spannungs- fehler versorgung trennen. – Hauptelektronik defekt. – Hauptelektronik auswechseln. Endress+Hauser...
- Seite 72 Siehe auch Betriebsanleitung Warnung BA00296P, Parameterbeschrei- bung Tmax SENSOR) – Unpassenden Download durchge- – Parametrierung überprüfen und führt. Download erneut durchführen. 716 (E716) Error Ausfall (F) F>Sensormembran – Sensor defekt. – Sensor auswechseln. gebrochen – Druck reduzieren. Werk- einstellung: Alarm Endress+Hauser...
- Seite 73 Daten. beseitigen. einstellung: ( Siehe Kap. 10.) Warnung – Prozesstemperatur liegt außer- – Anliegende Temperatur kontrol- halb des zulässigen Bereiches. lieren, ggf. verringern bzw. erhö- hen. – Sensor defekt. – Liegt die Prozesstemperatur im zulässigen Bereich, Sensor aus- wechseln. Endress+Hauser...
- Seite 74 – Gerät kurz von der Spannungs- versorgung trennen. – Hauptelektronik defekt. – Hauptelektronik auswechseln. 737 (A737) Alarm Ausfall (F) F>Messumformungs- – Störung auf der Hauptelektronik. – Gerät kurz von der Spannungs- fehler versorgung trennen. – Hauptelektronik defekt. – Hauptelektronik auswechseln. Endress+Hauser...
- Seite 75 – Gerät neu starten. Reset (Code 1 den technischen Daten. oder 40864) durchführen. ( Siehe Kap. 10.) Normaler- – Elektromagnetische Einwirkun- weise steht diese Meldung nur gen abblocken oder Störquelle kurzzeitig an. beseitigen. – Über- oder Unterdruck steht an. – Druck verringern oder erhöhen. Endress+Hauser...
-
Seite 76: Fehlermeldungen Vor-Ort-Anzeige
Stellt das Gerät während der Initialisierung ein Defekt der Vor-Ort-Anzeige fest, können fol- gende Fehlermeldungen angezeigt werden: Meldung Maßnahme Initialization, VU Electr. Defect A110 Vor-Ort-Anzeige austauschen. Initialization, VU Electr. Defect A114 Initialization, VU Electr. Defect A281 Initialization, VU Checksum Err. A110 Initialization, VU Checksum Err. A112 Initialization, VU Checksum Err. A171 Endress+Hauser... -
Seite 77: Verhalten Der Ausgänge Bei Störung
Daten gestört" an. schritten" an. Parameter werden nur über Fernbedienung (z.B. FieldCare) angezeigt. Menüpfad: PROFILE ANSICHT ANALOG INPUT BLOCK AI PARAMETER AUSFALLVERHALTEN Menüpfad Vor-Ort-Anzeige: GRUPPENAUSWAHL BEDIENMENÜ DIAGNOSE MELDUNGEN Menüpfad FieldCare: HERSTELLERANSICHT BEDIENMENÜ DIAGNOSE MELDUNGEN Endress+Hauser... -
Seite 78: Analog Input Block
• 740: Berechnungs-Überlauf, Fehlkonfiguration Um den zugeordneten Messwertstatus (Schlecht, Unsicher, Gut) eines Ereignisses zu ändern, wählen Sie aus der zugehörigen Auswahlliste den gewünschten Status. Beispiel Fehler 115 "Sensor Überdruck" soll nicht mehr als "Unsicher" sondern als "Schlecht" im Mess- wertstatus abgebildet werden. Endress+Hauser... -
Seite 79: Bestätigung Von Meldungen
– Meldung über den Parameter ALARM QUITTIEREN bestätigen. – Alarmhaltezeit abwarten. Wenn zwischen dem Auftreten der Meldung und dem Quittieren die Alarmhaltezeit bereits verstrichen ist, erlischt die Meldung sofort nach dem Quittieren. Die Parameter ALARMHALTEZEIT und MODUS ALARMQUIT. befinden sich im Menü MELDUNGEN. Endress+Hauser... -
Seite 80: Reparatur
Störungsbehebung Deltapilot S FMB70 mit PROFIBUS PA Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen auch durch den Kunden durchgeführt werden können ( ä 80 "Ersatzteile"). • Bitte beachten Sie für zertifizierte Geräte das Kapitel "Reparatur von Ex-zertifizierten Gerä- ten". -
Seite 81: Entsorgung
71336363 9.10 Hardwarehistorie Datum Hardwareversion Hardware-Änderungen 05.2005 Original Hardware 06.2007 1.10 Widerstand eingefügt aufgrund neuer Anforderungen 04.2008 02.00 Ersetzen des IC Media Access Unit Technische Daten Für die technischen Daten sehen Sie bitte die Technische Information Deltapilot S TI00416P. Endress+Hauser... -
Seite 82: Index
