Endress+Hauser Smartec S CLD134 Betriebsanleitung Seite 12

Montage
12
Wandabstand

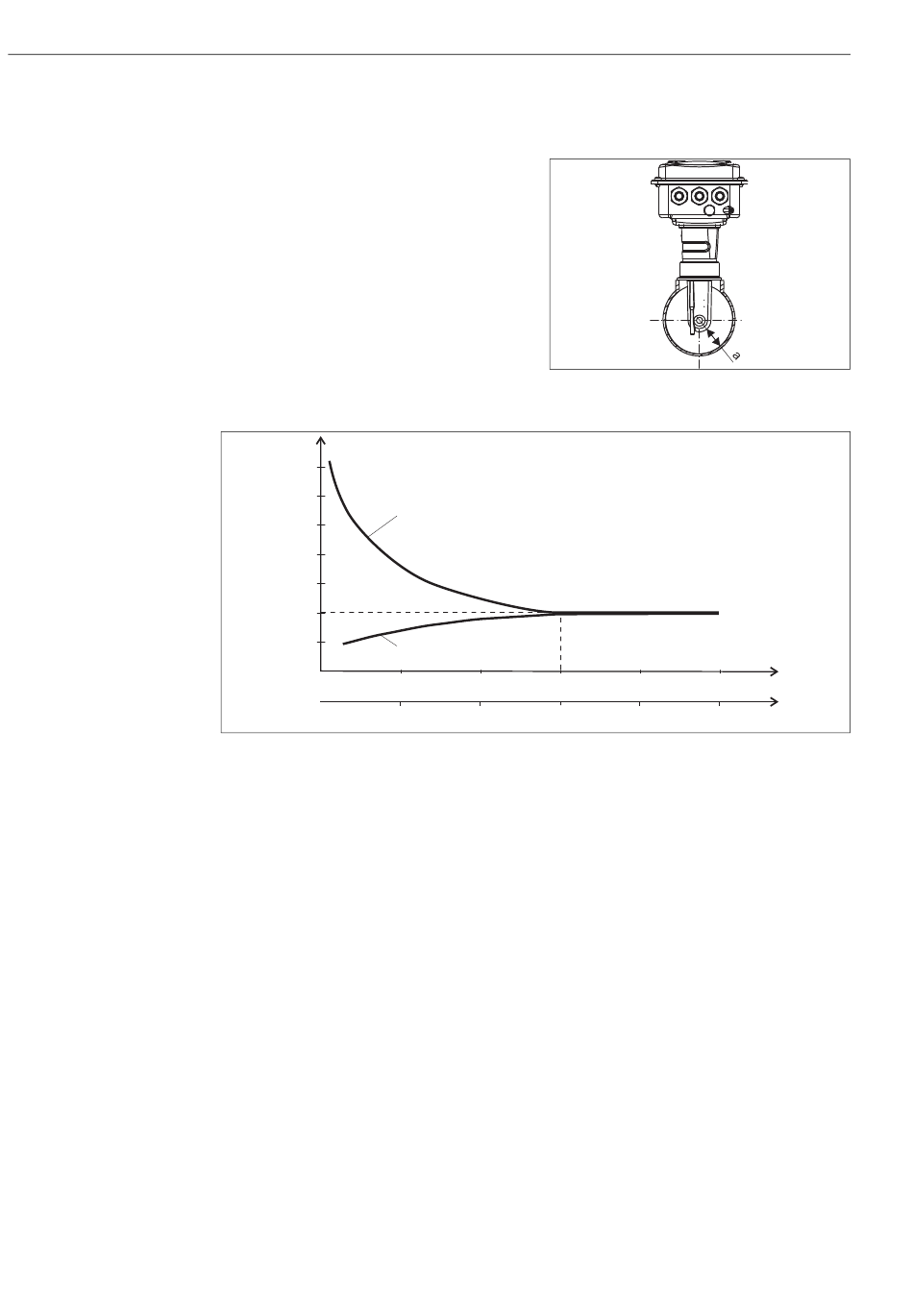

Der Abstand des Sensors zur Innenwand des Rohres beeinflusst die Messgenauigkeit (siehe Abb. 5).
Bei engen Einbauverhältnissen wir der Ionen-
strom in der Flüssigkeit von den Wandungen
beeinflusst. Dieser Effekt wird durch den
sogenannten Einbaufaktor kompensiert.
Bei ausreichendem Wandabstand (a > 15 mm)
kann der Einbaufaktor f unberücksichtigt blei-
ben (f = 1,00). Bei geringerem Wandabstand
wird der Einbaufaktor für elektrisch isolierende
Rohre größer (f > 1). Für elektrisch leitende
Rohre wird der Einbaufaktor dagegen kleiner
(f < 1) (siehe Abb. 5).
Die Bestimmung des Einbaufaktors wird im
Kapitel "Kalibrierung" beschrieben.
f
1.40
1.20
1.00
0.80
0
0.20
Abb. 5: Abhängigkeit des Einbaufaktors f vom Wandabstand a
1 Elektrisch leitende Rohrwand
2 Elektrisch isolierende Rohrwand
Abb. 4:
a
2
1
5 10 15
0.39
0.59
Smartec S CLD134
Einbau CLD134 Kompaktausführung
Wandabstand
a [mm]
20 25 25
0.79
0.98 a [inch]
Endress+Hauser
a0005440
a0005441
