Montage

10
3 Montage
3.1

Montage auf einen Blick

Für eine vollständige Installation der Messstelle ist folgende Vorgehensweise zu empfehlen.
Kompaktausführung:
• Führen Sie ein Air set durch. Anschließend bauen Sie die Kompaktausführung in die Messstelle
ein (siehe Abschnitt "Einbau CLD134 Kompaktausführung").
• Schließen Sie das Gerät entsprechend der Darstellung im Abschnitt "Elektrischer Anschluss" an.
• Nehmen Sie das Gerät entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in Betrieb.
Getrenntausführung
• Befestigen Sie den Messumformer (siehe Abschnitt "Einbau CLD134 Getrenntausführung").
• Falls der Sensor noch nicht in die Messstelle eingebaut ist, führen Sie ein Air set durch und bauen
Sie den Sensor ein (siehe Technische Information des Sensors).
• Schließen Sie den Sensor entsprechend der Darstellung im Abschnitt "Elektrischer Anschluss" an
den Smartec S CLD134 an.
• Schließen Sie den Messumformer entsprechend der Darstellung im Abschnitt "Elektrischer
Anschluss" an.
• Nehmen Sie Smartec S CLD134 entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in
Betrieb.
3.1.1

Messeinrichtung

Eine komplette Messeinrichtung besteht aus:
• dem Messumformer Smartec S CLD134 in Getrenntausführung
• dem Leitfähigkeitssensor CLS54 mit integriertem Temperaturfühler und Festkabel
oder
• der Kompaktausführung mit integriertem Leitfähigkeitssensor CLS54

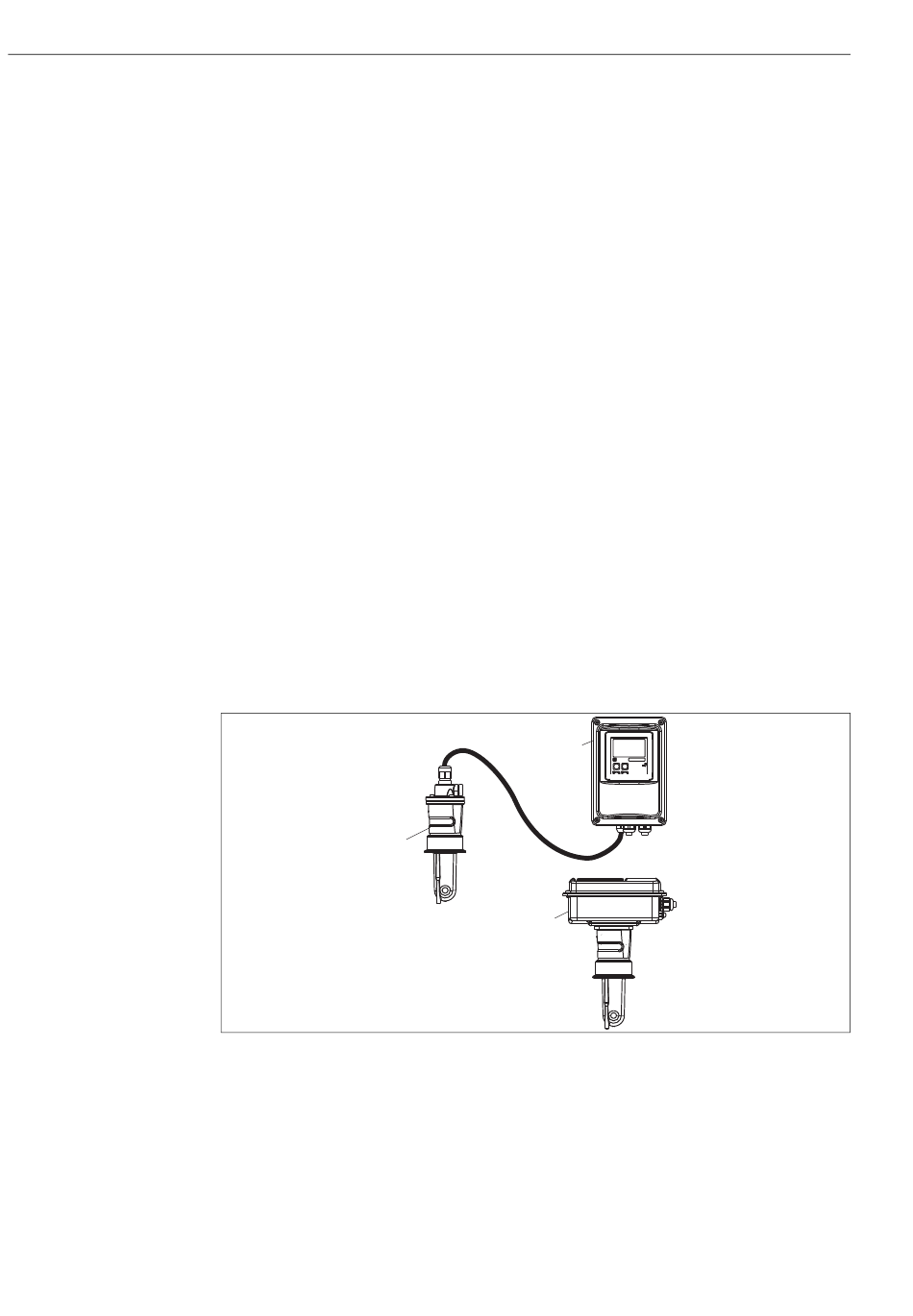

Abb. 2: Beispiel für eine Messeinrichtung mit CLD134
A Leitfähigkeitssensor CLS54
B Messumformer Smartec S CLD134
C Kompaktausführung Smartec S CLD134 mit integriertem Leitfähigkeitssensor CLS54
A
C
Smartec S CLD134
B
ENDRESS+HAUSER ENDRESS+HAUSER
SMARTEC S SMARTEC S
ALARM
+
CAL
–
E
a0005438
