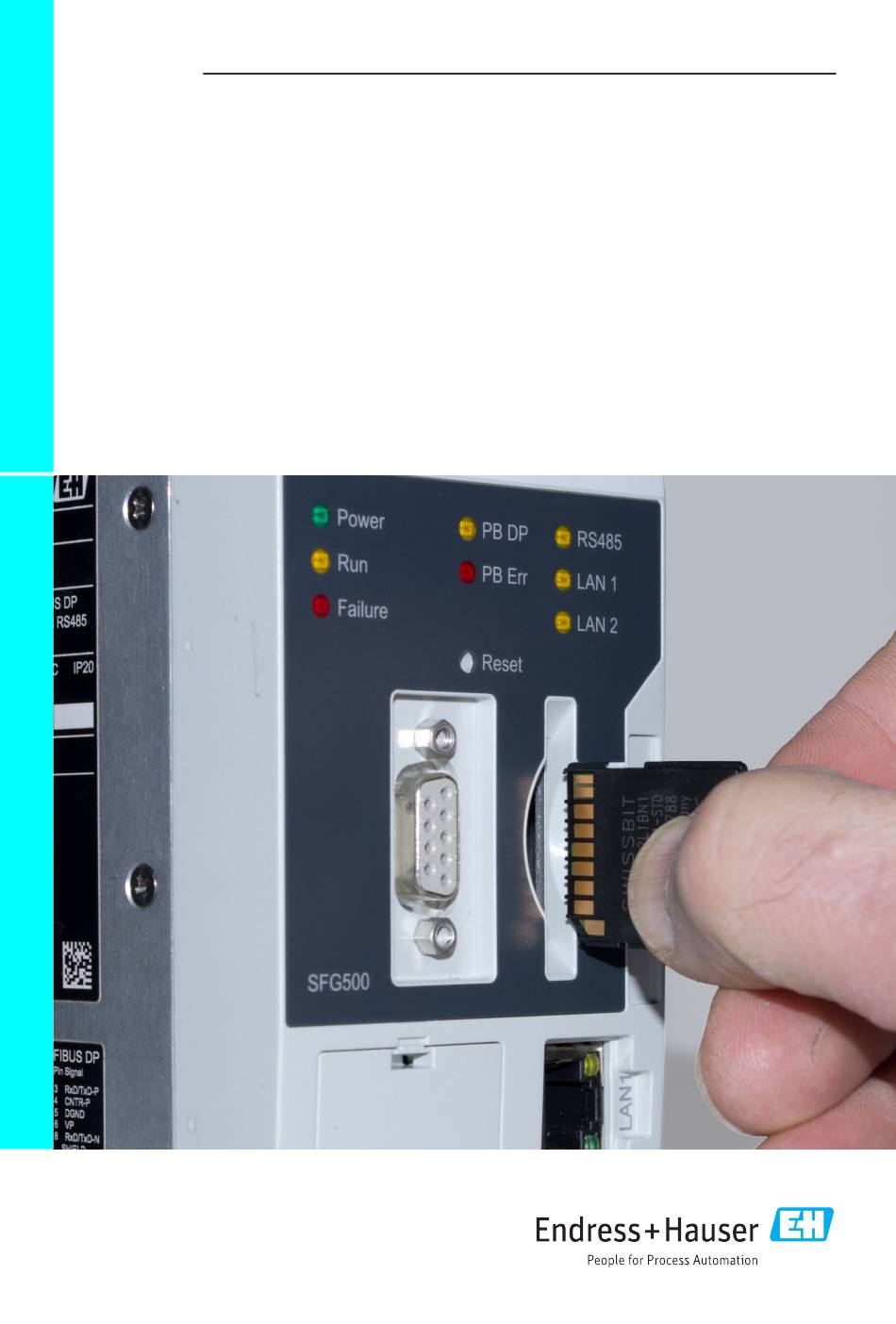

- Seite 1 Products Solutions Services Fieldgate SFG500/SFM500 Getting Started Schnelleinstieg...
- Seite 3 Index ..........16 Endress+Hauser...
- Seite 4 Microsoft® , Windows® , Windows XP®, Windows Server 2003®, Windows 7® and the Microsoft logo are registered trademarks of the Microsoft Corporation. All other brand and product names are trademarks or registered trademarks of the corporations and organisations in question. Endress+Hauser...
- Seite 5 PROFIBUS network. It must be powered by a SELV power supply. Fieldgate SFG500 may be used in a variety of applications that are supported by specific operating modes. The operating modes are determined by an optional memory card (Fieldgate Module SFM500).
- Seite 6 Identification Fieldgate SFG500 can be identified from the designation on the front panel and the nameplate attached to its side. For clarity the label has been shown with white background. The actual label has white printing on a black background. There is no product structure.
- Seite 7 Installation • To avoid malfunction of Fieldgate SFG500, mount and configure it as described below • When mounting and wiring the components in a cabinet, make sure that the layout conforms to your company or national regulations regarding the separation of Ex and non-Ex components and circuits as well as the separation of signal and power lines 1.
- Seite 8 4. Check the position of the DIN rail (not supplied) – Fieldgate SFG500 requires no lateral clearance between modules and can be mounted directly against any other non-Ex module – To ensure adequate ventilation and prevent overheating, there must be 50 mm (2”) lateral and vertical clearance between modules and the cabinet...
- Seite 9 , then gently push the top until it engages in the top of the DIN rail – The module can be dismounted by pushing it up , tilting it 15° away from the rail and pulling it downwards Mounting Dismounting Montage Demontage Endress+Hauser...
- Seite 10 (SELV) devices in EN/IEC 60950-1 (Information Technology Equipment - Safety, Part 1 General Requirements) or IEC 61010-1 may be connected to the PROFIBUS DP, Ethernet interfaces and the DC circuits of Fieldgate SFG500 • Personnel must be authorised and qualified to install SELV systems 1.
- Seite 11 4. For PROFIBUS DP n we recommend the use of commercial PROFIBUS DP plugs, e.g. IDC, since these allow simple assembly and termination. – If the Fieldgate SFG500 is the first or last device on the bus, the terminator on the plug must be enabled.
- Seite 12 Commissioning Commission the lithium battery • Fieldgate SFG500 is delivered with the lithium battery in place, but isolated by a plastic strip. This must be removed by trained personnel before Fieldgate SFG500 can be used. • If the battery is inserted with the plus pole to the rear, this might lead to a device...
- Seite 13 Fieldgate SFG500 will not operate. 1. If a Fieldgate Module SFM500 was ordered with Fieldgate SFG500, insert it into the card slot in the front panel. 2. Insert as shown below –...
- Seite 14 Connect to Web Server 1. Power up Fieldgate SFG500 – Wait approx. 3 seconds until the Fieldgate SFG500 is ready for operation (the yellow Run LED lights continuously) 2. Connect the laptop to the LAN2 port of Fieldgate SFG500 24 VDC –...
- Seite 15 – The language of the web page can be changed by pressing the appropriate flag 7. Press Login on the toolbar, to disable the write protection – Enter a User Name (admin) and Password (admin) – Write protection remains disabled until Logout is pressed or the Web browser is closed Endress+Hauser...
- Seite 16 – Select Network Settings 2. Enter the desired IP Address, Network Mask and Default Gateway – Press Apply to apply the changes to Fieldgate SFG500 3. A DNS Server can be configured (optional) – If a DNS Server is available, you can enter the corresponding IP adress. This is mandatory if you want to configure your time server or email server by its name.
- Seite 17 PROFIBUS DP station address Fieldgate SFG500 listens to the bus and assigns itself a station address. If required, this address can be changed in the Network tab of the Web Server. 1. Open the Network pages by clicking on the Network tab of the Web Server 2.
- Seite 18 Wiring ..............8 Endress+Hauser...
- Seite 19 PROFIBUS DP station address ......32 Stichwortverzeichnis ........33 Endress+Hauser...
- Seite 20 • Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung Eingetragene Warenzeichen Microsoft® , Windows® , Windows XP®, Windows Server 2003®, Windows 7® und das Microsoft-Logo sind eingetragene Warenzeichen der Microsoft Corporation. Alle anderen Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Unternehmen und Organisationen. Endress+Hauser...
- Seite 21 Sicherheit Bestimmungsgemäße Verwendung Beim Fieldgate SFG500 handelt es sich um eine Systemkomponente, die einen unabhängigen Zugang zu einem PROFIBUS-Netzwerk bereitstellt. Zur Speisung wird ein SELV-Netzteil vorausgesetzt. Das SFG500 wird für verschiedene Aufgaben eingesetzt, die über eine optionale Speicherkarte bestimmt werden (SFM500).
- Seite 22 Identifikation Das Fieldgate SFG500 kann anhand der Bezeichnung auf der Frontplatte und anhand des Typenschildes an der Geräteseite identifiziert werden. Für eine bessere Lesbarkeit wurde das Typenschild in diesem Dokument mit weißem Hintergrund abgebildet. Das tatsächliche Typenschild auf dem Gerät hat dagegen eine weiße Beschriftung auf schwarzem Hintergrund.
- Seite 23 Installation • Montieren und konfigurieren Sie das Fieldgate SFG500 nur wie in diesem Kapitel beschrieben, da andernfalls kein ordnungsgemäßer Betrieb sichergestellt ist. • Bei Montage und Verdrahtung der Komponenten in einem Schaltschrank müssen Sie sicherstellen, dass die Anordnung den firmeninternen und nationalen...
- Seite 24 50 (2") 4. Überprüfen Sie die Position der DIN-Hutschiene (nicht im Lieferumfang) – Das SFG500 benötigt keinen seitlichen Abstand zu anderen Modulen und kann daher direkt neben anderen nicht ex-geschützten Modulen montiert werden. – Achten Sie bei der Montage in einem Schaltschrank darauf, rund um die Module einen Abstand von 50 mm zu allen Schaltschrankwänden...
- Seite 25 5. Montieren Sie das SFG500 auf der DIN-Hutschiene – Halten Sie das SFG500 in einem Winkel von 15° zum Rack, und setzen Sie es auf den unteren Teil der DIN-Hutschiene. Schieben Sie das SFG500 nach oben , und drücken Sie dann vorsichtig die Oberseite nach unten , bis es auf der Oberseite der DIN-Hutschiene einrastet.
- Seite 26 2. Um die Verdrahtung zu erleichtern, können die Schraubklemmenblöcke – vom Modul abgenommen werden (senkrecht nach oben ziehen) Power PB DP RS485 PB Err LAN 1 Failure LAN 2 Reset SFG500 No. Schnittstelle/ Anschlusstyp Kabeltyp Remarks Anschluss ∅ Netzanschluß Schraubklemmen Standardinstallation : max. 2.5 mm...
- Seite 27 4. Für PROFIBUS DP n empfiehlt sich PROFIBUS DP Steckverbinder zu verwenden, da sie einen einfachen Zusammenbau und Abschluss ermöglichen. – Wenn das SFG500 das erste oder letzte Gerät auf dem Bus ist, muss der Abschluss aktiviert werden. – Informationen zu Länge, Bauform, Abschirmung und Erdung der PROFIBUS DP-Segmente können Sie z.B.
- Seite 28 Inbetriebnahme Inbetriebnahme der Lithium-Batterie • Bei Auslieferung des SFG500 ist die Lithium-Batterie bereits korrekt eingesetzt, wird jedoch durch einen Isolierstreifen aus Kunststoff vor Entladung geschützt. Bevor das SFG500 verwendet werden kann, muss dieser Isolierstreifen von entsprechend geschultem Personal entfernt werden.
- Seite 29 Beschädigung der Lizenz- und Anwendungsdaten führen. In diesem Fall arbeitet das SFG500 nicht. 1. Wenn Sie ein Fieldgatemodul für das SFG500 bestellt haben, setzen Sie dies bitte in den Kartensteckplatz ein, wie in der Abbildung gezeigt. 2. Das Fieldgatemodul SFM500 muß entsperrt sein...
- Seite 30 Verbindung zum Web-Server 1. Fahren Sie das SFG500 hoch. – Warten Sie ca. 3 Sekunden, bis das SFG500 betriebsbereit ist (die gelbe mit Run beschriftete LED leuchtet kontinuierlich) 2. Das Laptop an den LAN2-Port des SFG500 anschließen. 24 VDC –...
- Seite 31 – 7. Klicken Sie Login in der Menueleiste, um den Schreibschutz aufzuheben – Geben Sie eine User Name (admin) und Password (admin) ein – Der Schreibschutz bleibt solang aufgehoben bis Logout geklickt würde bzw. bis der Web-Browser verlassen wird Endress+Hauser...
- Seite 32 öffnen – Wählen Sie Netzwerk Einstellungen 2. Geben Sie die gewünschte IP Adresse, Network Mask und Default Gateway – Klicken Sie Übernehmen, um die Änderungen im Fieldgate SFG500 zu speichern 3. Einstellung eines DNS Servers (Optional) – Falls ein DNS Server Verfügbar sein sollte können sie hier die IP Addresse ihres DNS Servers eingeben.
- Seite 33 – Wählen Sie Datum/Zeit 2. Hier klicken Sie entweder Übernehmen in Quick Setup, um die Zeit und Datum Ihres Rechners im Fieldgate SFG500 zu speichern oder Sie geben eine Zeit, ein Datum und eine Zeitzone in Erweiterte Konfiguration ein und klicken danach Übernehmen, um die Änderungen im Fieldgate SFG500 zu speichern.
- Seite 34 PROFIBUS DP station address Fieldgate SFG500 hört dem Bus zu und sucht sich eine freie Station-Adresse aus. Diese Adresse kann in den Registerkarte Network des Web-Server geändert werden. 1. Klicken Sie auf der Registerkarte Netzwerk, um die Netzwerk-Seite zu öffnen 2.
- Seite 35 Zeit und Datum ............31 Endress+Hauser...
- Seite 36 Notes/Notizen Endress+Hauser...
- Seite 37 Notes/Notizen Endress+Hauser...
- Seite 40 www.addresses.endress.com...
