Instandhaltung
8.2

Austausch der Lampe

Stellen Sie vor Beginn von Instandhaltungsarbeiten am Sensor sicher, dass die Stromzufuhr zum
Sensor vollständig unterbrochen ist.
Gehen Sie wie folgt vor, um die Lampe auszutauschen (siehe Abbildung 10: Austauschen der
Lampe):
1. Lassen Sie die Lampe abkühlen.
2. Lösen Sie die Kabelverschraubung. Schrauben Sie den Sensorkopf ab, indem Sie ihn gegen
den Uhrzeigersinn drehen. Achten Sie beim Entfernen des Sensorkopfes darauf, das Kabel
zu fixieren, damit es nicht verdreht wird.
3. Lösen Sie die Befestigungsschraube (Pos. 2) mit einem Innensechskantschlüssel.
4. Ziehen Sie die Lampenbaugruppe (Pos. 3) aus dem Sensorkopf (Pos. 1).
5. Entfernen Sie die Lampe (Pos. 4) aus der Fassung, und tauschen Sie sie gegen eine neue
aus. Verwenden Sie ein Papiertuch, wenn Sie die neue Lampe einsetzen.
6. Reinigen Sie die neue Lampe mit einem Papiertuch und Ethanol, falls vorhanden. Achten
Sie darauf, diese optischen Oberflächen nach dem Reinigen nicht mehr zu berühren.
7. Führen Sie die Lampenbaugruppe wieder in den Sensorkopf ein, bis sie korrekt sitzt. Zie-
hen Sie die Befestigungsschraube (Pos. 2) leicht an.
8. Montieren Sie den Sensor wieder in der umgekehrten Reihenfolge.
Ersetzen Sie bei jedem Lampenaustausch auch den O-Ring; siehe hierzu Abschnitt "Aus-
tausch des O-Rings".

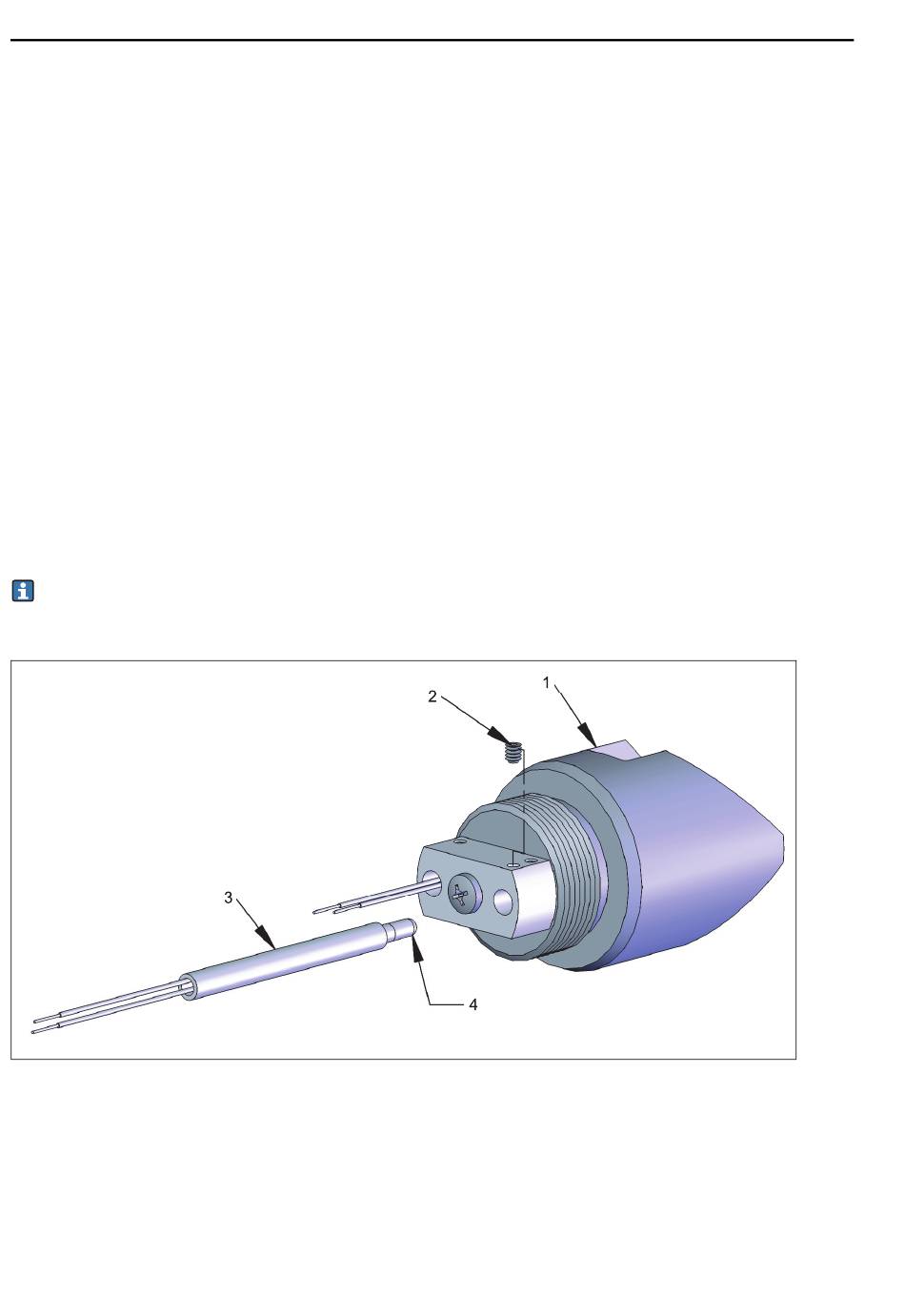

Abb. 10: Austauschen der Lampe im OUSAF11
1 Sensorkopf
2 Befestigungsschraube
3 Lampenbaugruppe
4 Lampe
