Montage

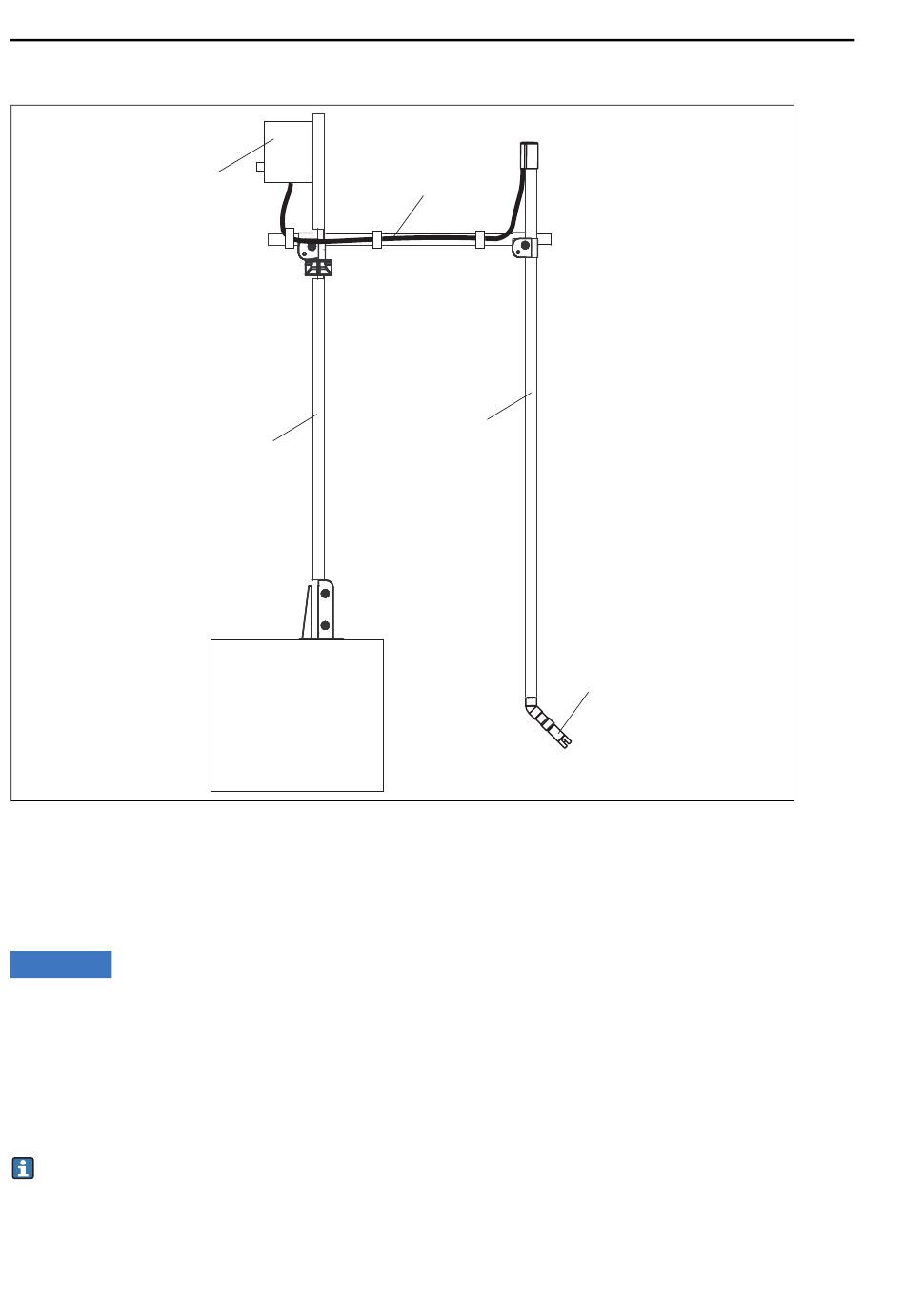

Abb. 3: Beispiel für eine Messeinrichtung mit Eintaucharmatur
1 Halterung Flexdip CYH112
2 Messumformer Memograph CVM40
3 Armatur Flexdip CYA112
4 Optischer Sensor OUSAF11
HINWEIS
Externe Kräfte
Stellen Sie beim Einbau des Sensors sicher, ausreichend Platz zu lassen, um eine Beschädigung
des Sensors zu vermeiden. Stellen Sie sicher, dass das Kabel nicht verdreht ist.
‣
Vergewissern Sie sich, dass der Sensor vor einer Beschädigung durch externe Kräfte
geschützt ist.
‣
Achten Sie darauf, dass keine zu hohen Zugkräfte auf das Kabel wirken.
Wenn Sie metallische Armaturen und Einbauausrüstung verwenden, halten Sie die
nationalen Anforderungen für die Erdung ein.
