Elektrischer Anschluss; Sensoranschluss - Endress+Hauser OUSAF11 Betriebsanleitung

OUSAF11
6

Elektrischer Anschluss

WARNUNG
!
Gerät steht unter Strom
Ein unsachgemäßer Anschluss kann schwere Körperverletzungen oder Tod verursachen
‣
Die elektrischen Anschlüsse dürfen ausschließlich von einer zertifizierten Elektrofachkraft
vorgenommen werden.
‣
Das technische Fachpersonal muss die in diesem Handbuch enthaltenen Anweisungen gele-
sen und verstanden haben und sie einhalten.
‣
Bevor Sie mit irgendwelchen Verdrahtungsarbeiten beginnen, müssen Sie sicherstellen,
dass an keinem der Kabel Spannung anliegt.
6.1

Sensoranschluss

Anschlüsse und Beschriftung können je nach verwendetem Messumformer variieren.
Sie können bis zu zwei Sensoren an den Messumformer Memograph CVM40 anschließen.
Für eine Verlängerung des Kabels sollte nur Originalkabel vom Hersteller verwendet wer-
den.

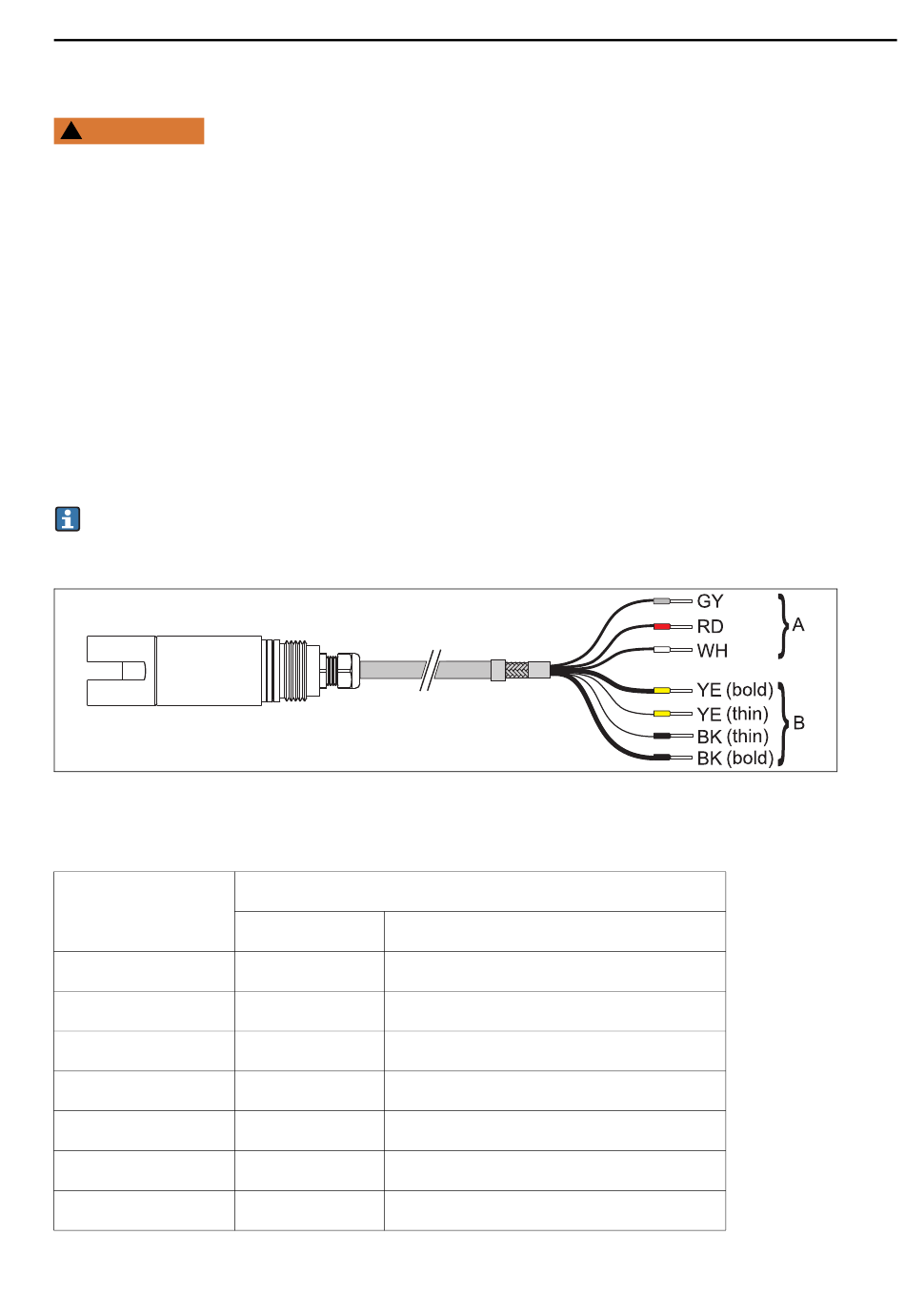

Abb. 8: Anschluss an den Messumformer Memograph CVM40
A Signalübertragung des Detektors
B Netzteil für Lampe und Lampenspannungssignal
Klemme CVM40
S1.S
S1.1
S1.2
V1.1
V1.3
V1.4
V1.2
Endress+Hauser
Sensor OUSAF11
Kabelader Belegung
GY Abschirmung
RD Sensor +
WH Sensor -
YE (Bold/Fett) Lampenspannung +
YE (Thin/Dünn) Erfassung der Lampenspannung +
BK (Thin/Dünn) Erfassung der Lampenspannung -
BK (Bold/Fett) Lampenspannung -
Elektrischer Anschluss
a0014616
