Indumax CLS54D
4

Montage

4.1

Einbaubedingungen

4.1.1

Einbaulage

Der Sensor muss vollständig in die Flüssigkeit eintauchen. Es dürfen keine Luftblasen im Sen-
sorbereich auftreten.

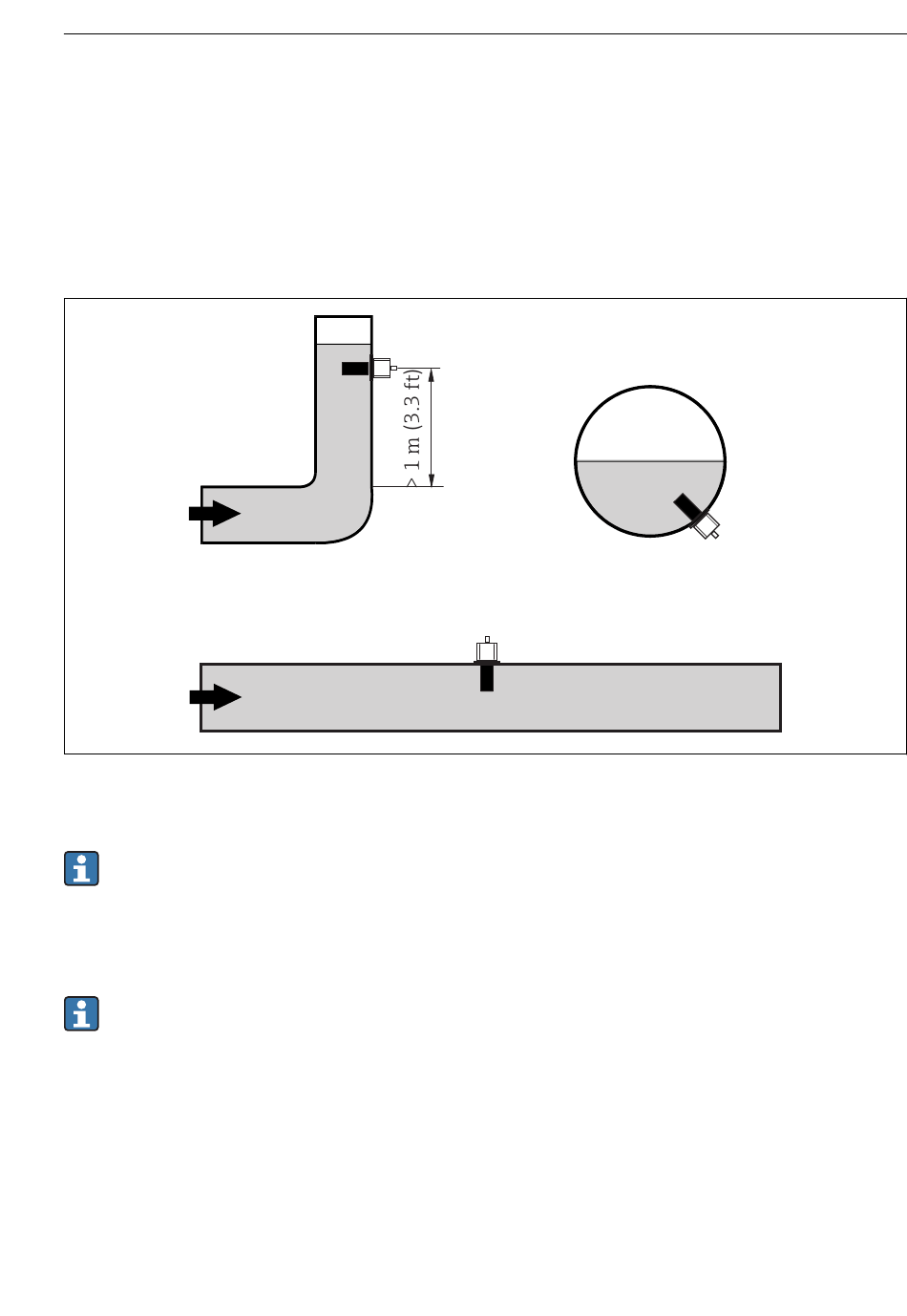

 1 Einbaulagen des Leitfähigkeitssensors
Bei Änderung der Strömungsrichtung (nach Rohrbiegungen) kann es im Medium zu Ver-
wirbelungen kommen. Installieren Sie den Sensor in mindestens 1 m (3,3 ft) Abstand
nach einer Rohrbiegung.
Der Produktstrom soll längs der Bohrung des Sensors erfolgen (siehe Pfeile am Gehäuse). Der
symmetrisch aufgebaute Messkanal kann in beide Richtungen durchströmt werden.
Für die 3-A konforme Installation muss folgendes beachtet werden:
Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt wer-
den. Es müssen 3-A konforme Prozessanschlüsse eingesetzt werden.
Endress+Hauser
Montage
A0017691
11
