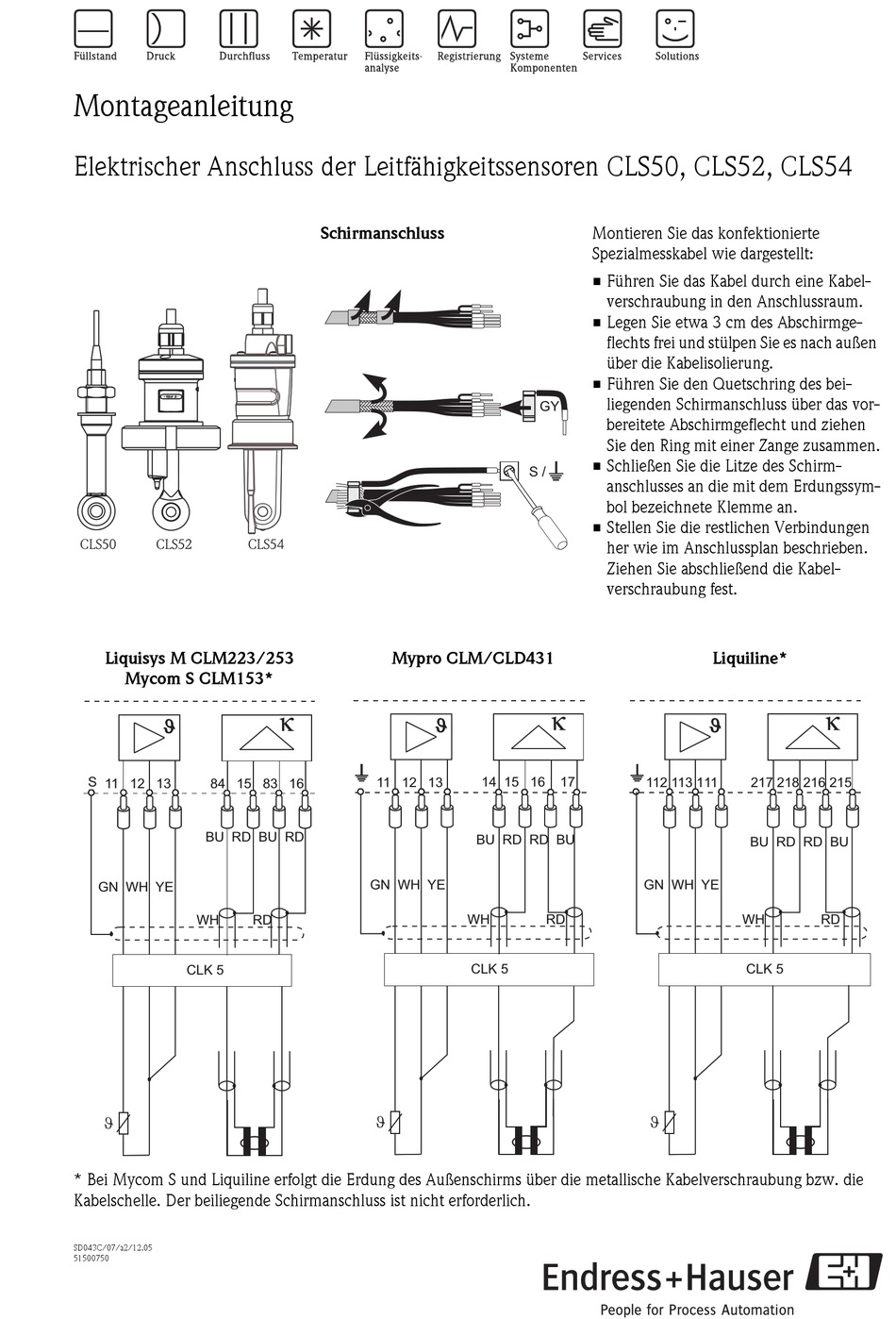

Montageanleitung
Elektrischer Anschluss der Leitfähigkeitssensoren CLS50, CLS52, CLS54
CLS50 CLS52
Liquisys M CLM223/253
Mycom S CLM153*
S
11 12 13 84 15 83 16
BU RD BU RD
GN WH YE
WH
CLK 5
J
* Bei Mycom S und Liquiline erfolgt die Erdung des Außenschirms über die metallische Kabelverschraubung bzw. die
Kabelschelle. Der beiliegende Schirmanschluss ist nicht erforderlich.
SD043C/07/a2/12.05
51500750
Schirmanschluss
CLS54
Mypro CLM/CLD431
11 12 13
GN WH YE
RD
J
Montieren Sie das konfektionierte
Spezialmesskabel wie dargestellt:
• Führen Sie das Kabel durch eine Kabel-
verschraubung in den Anschlussraum.
• Legen Sie etwa 3 cm des Abschirmge-
flechts frei und stülpen Sie es nach außen
über die Kabelisolierung.
• Führen Sie den Quetschring des bei-
liegenden Schirmanschluss über das vor-
GY
bereitete Abschirmgeflecht und ziehen
Sie den Ring mit einer Zange zusammen.
• Schließen Sie die Litze des Schirm-
S /
anschlusses an die mit dem Erdungssym-
bol bezeichnete Klemme an.
• Stellen Sie die restlichen Verbindungen
her wie im Anschlussplan beschrieben.
Ziehen Sie abschließend die Kabel-
verschraubung fest.
14 15 16 17
BU RD RD BU
WH RD
CLK 5
Liquiline*
11 2 113 11 1 217 218 2 16
BU RD RD BU
GN WH YE
WH
CLK 5
J
215
RD
