Elektrischer Anschluss

5 Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
5.1

Anschluss an den Messumformer

Der Sensor wird mit einem Festkabel geliefert. Das Anschlussschema entnehmen Sie der
Betriebsanleitung des verwendeten Messumformers.
Für eine Kabelverlängerung ist der Anschluss über eine Verbindungsdose notwendig. Die Ver-
längerung zum Messumformer erfolgt über das Kabel CYK11.

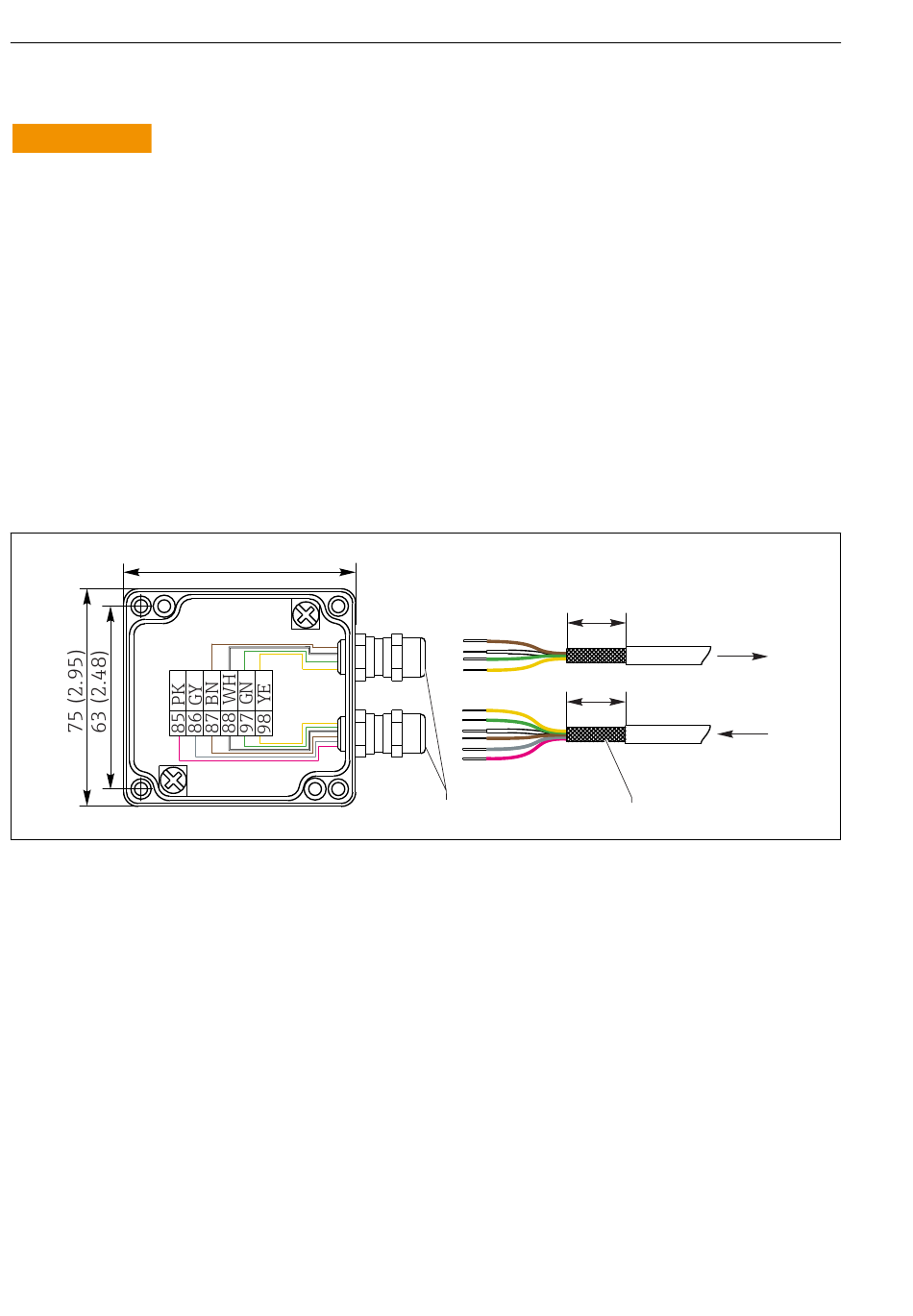

 5 Anschluss mit Kabelverlängerung CYK11 über Verbindungsdose, Abmessungen in mm (inch)
1 Kabelverschraubungen - Schirm in Verschraubung geklemmt
2 Schirm
A CYK11 vom Messumformer
B Sensorkabel
Sensoren mit Festkabel und M12-Stecker können mit dem Messkabel CYK11 mit M12-
Buchse verlängert werden.
14
80 (3.15)
20 (0.79)
20 (0.79)
1
Indumax CLS54D
B
A
2
A0032587
