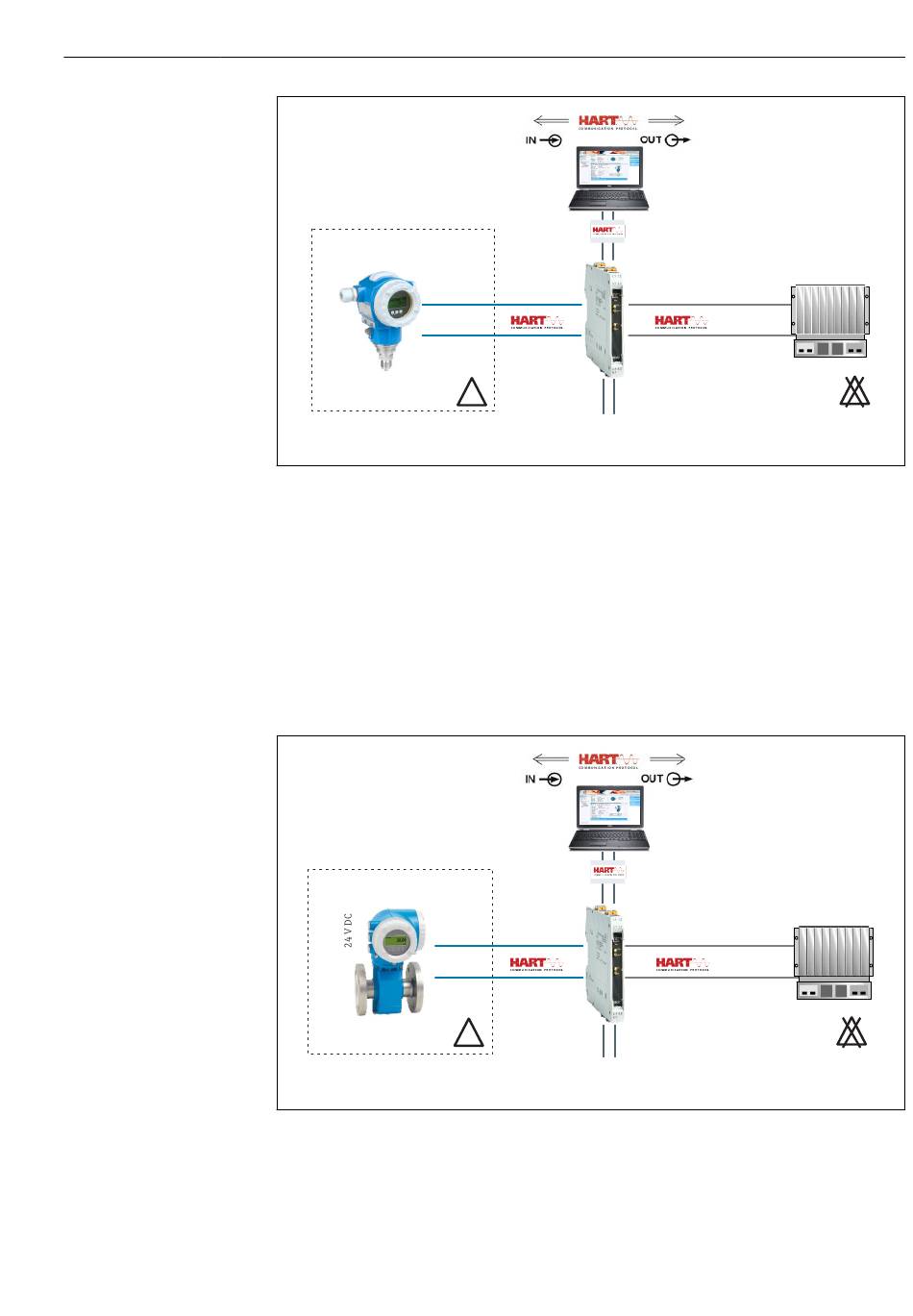

Druckmessung in einem explosionsgeschützten Bereich mit einem Speisetrenner RN22
Beachte: Die Geräte besitzen einen aktiven und passiven Stromeingang, an den ein 2- oder
4-Leiter Messumformer direkt angeschlossen werden kann. Der Ausgang des Gerätes
kann aktiv oder passiv betrieben werden. Das Stromsignal steht dann der PLC / Steuerung
oder zur weiteren Instrumentierung zur Verfügung.
Beispiel: Durchflussmessung in einem explosionsgeschützten Bereich
• Der aktive 4-Leiter-Sensor Promag P300 liefert ein zum Durchfluss proportionales
Stromsignal an den passiven Eingang des Trennverstärkers
• Der RN22 Trennverstärker liefert ein zum Eingangssignal proportionales passives
Stromausgangssignal an einen aktiven Eingang der Auswerteeinheit
P300
0/4...20 mA
18
Durchflussmessung im explosionsgeschützten Bereich mit einem Speisetrenner RN22
Commubox
FXA195
RN22
Input
(active)
EX
Power supply
24 V DC
Commubox
FXA195
RN22
Input
(passive)
EX
Power supply
24 V DC
Anhang Systemübersicht RN Series
Setting up of transmitter
via HART communication
PLC
0/4...20 mA
Output
(active)
Setting up of transmitter
via HART communication
PLC
0/4...20 mA
Output
(passive)
EX
A0045579
EX
A0045580
