Anhang Systemübersicht RN Series
34
I (mA)
20
4
16

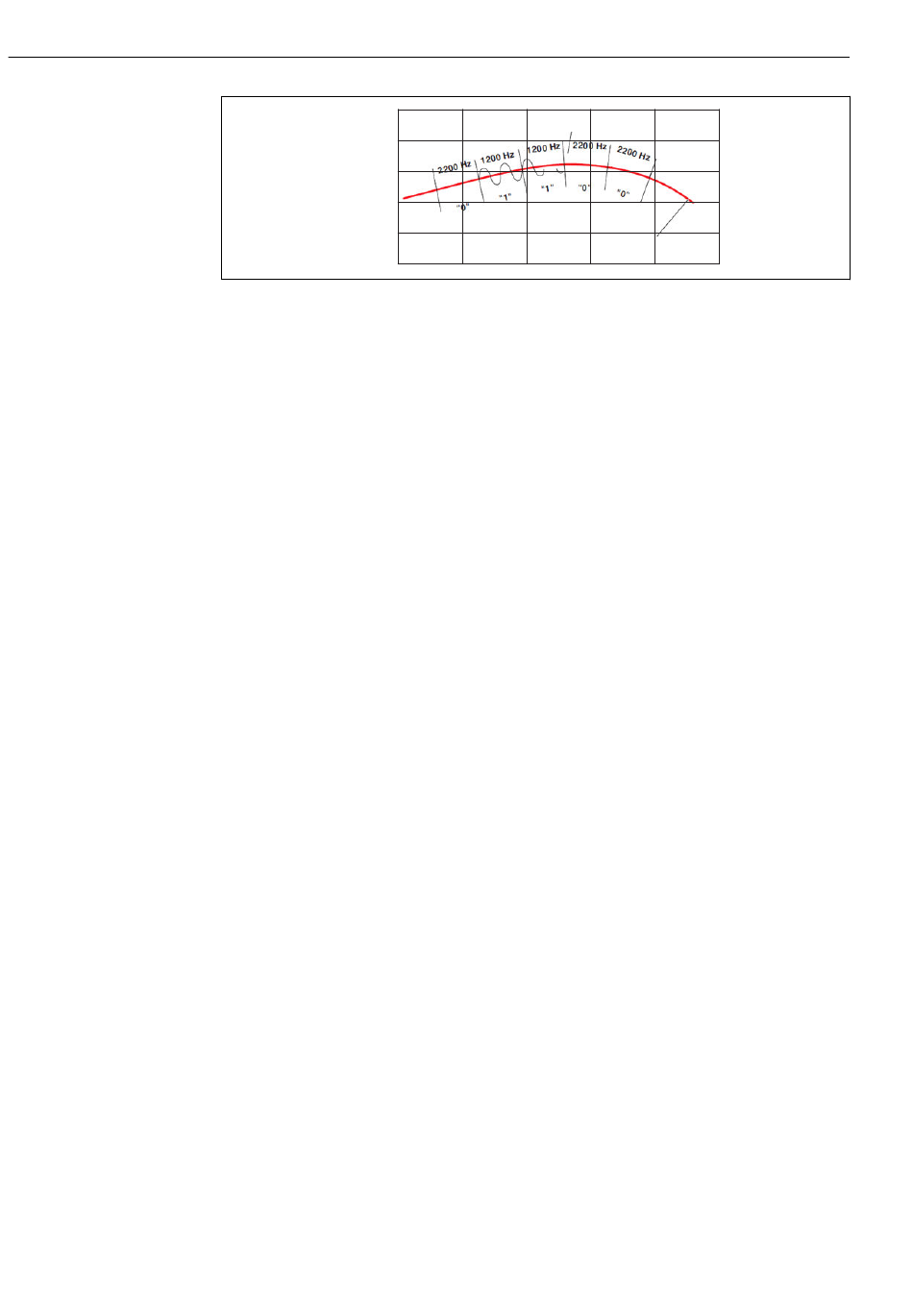

Aufmoduliertes HART-Signal
A
Analogsignal
B
Digitalsignal
NAMUR-Sensoren werden mit einem eingeprägten Strom betrieben und haben vier
Zustände, so dass auch die Fehlerfälle der Sensoren durch eine analoge Auswerteeinheit
erkannt werden können. Man spricht in diesem Zusammenhang auch vom Ruhestrom-
prinzip.
NAMUR-Sensoren können am Ausgang vier Zustände einnehmen:
• Strom 0 mA: Drahtbruch; Schaltkreis offen
• Strom <1,2 mA: Sensor bereit, unbedämpft
• Strom >2,1 mA: Sensor bereit, bedämpft
• Strom Maximalwert >6 mA: Kurzschluss, Maximalstrom
Das Portfolio der RN Series bietet folgende Funktionsbaugruppen:
• Speisetrenner RN22, RN42
• Signaldoppler RN22
• NAMUR-Trennschaltverstärker RLN22, RLN42
• Ausgangstrennverstärker RNO22
13.2.2
Speisetrenner RN22
Die Speisetrenner übernehmen mehrere Funktionen. Neben der galvanischen Signaltren-
nung und proportionalen Übertragung der analogen 0/4-20 mA Signale versorgen sie
angeschlossene Sensoren. Die RN22 sind HART-transparent, übertragen also z. B. auch die
vom PMP71B übermittelte HART-Information. Über die frontseitigen HART-Anschlüsse
können die HART-Signale abgegriffen werden oder es lassen sich angeschlossene
„SMART"-Sensoren komfortabel parametrieren.
Die folgenden Beispiele zeigen typische Anwendungen der RN22 Speisetrenner. Die
Anwendung wird jeweils kurz erläutert und anhand einer Skizze beschrieben.
Beispiel: Druckmessung in einem explosionsgeschützten Bereich
• Der passive 2-Leiter-Sensor PMP71B liefert ein zum Druck proportionales Stromsignal
an den aktiven Eingang des RN22 Speisetrennverstärkers
• Der RN22 Trennverstärker liefert ein zum Eingangssignal proportionales aktives Strom-
ausgangssignal an einen passiven Eingang der Auswerteeinheit
B
A
Endress+Hauser
RN22
A0045578
