Montage
40 mm (1,5 in) Antenne, ausserhalb Stutzen
D min. 40 mm (1,5 in)
L max. D x 1,5
7.1.3

Einbaulage

BD
1

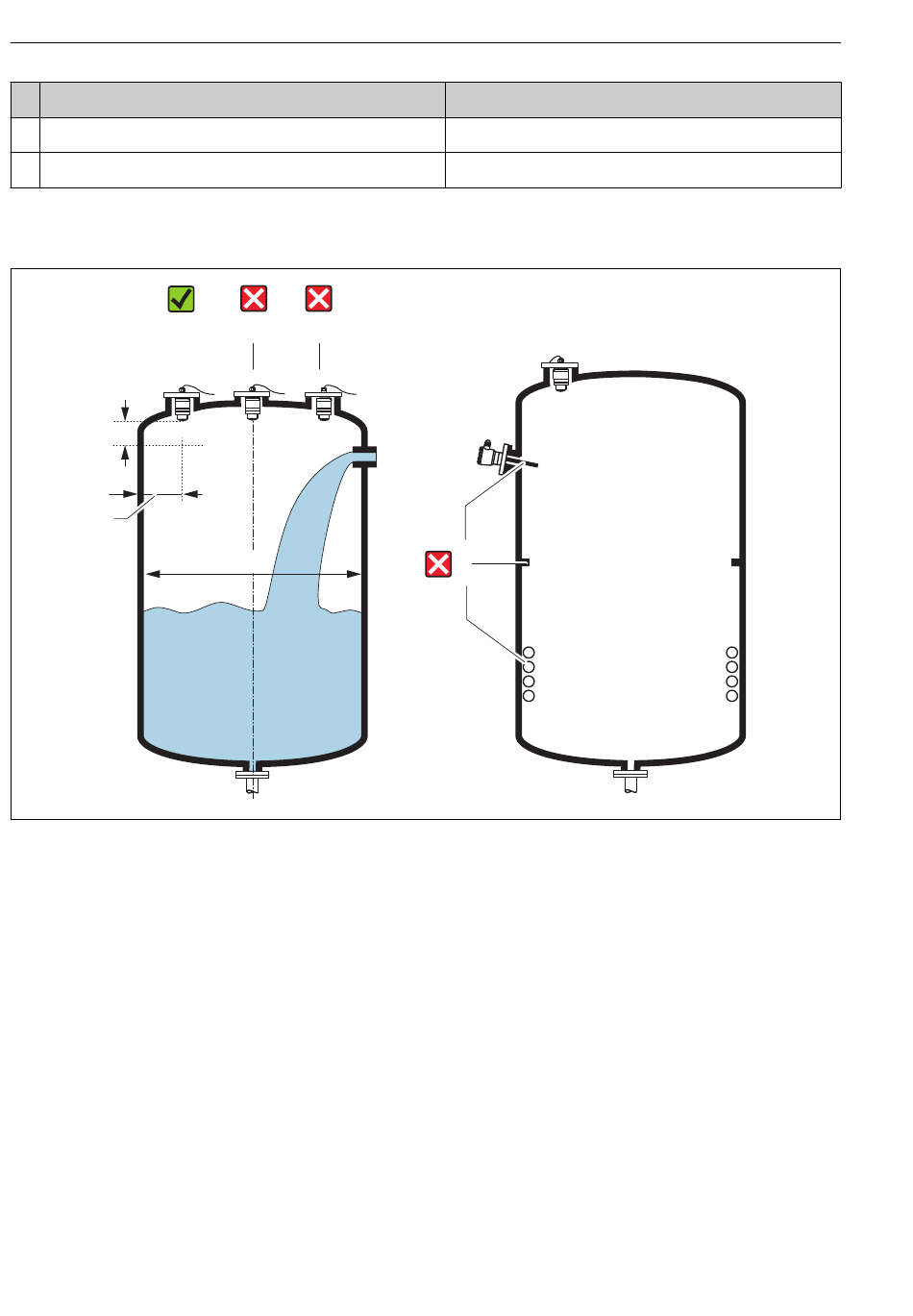

 5 Tankeinbauposition
• Montieren Sie den Sensor möglichst so, dass sich seine Unterkante im Inneren des Behäl-
ters befindet.
• Montieren Sie den Sensor nicht in der Mitte des Behälters (2). Der empfohlene Abstand (1)
zur Behälterwand liegt bei 1/6 des Behälterdurchmessers.
Empfohlener Abstand A Wand - Stutzenaußenkante: ~ 1/6 des Behälterdurchmessers D.
Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert wer-
den.
• Vermeiden Sie Messungen durch den Befüllstrom hindurch (3).
14
2 3
1/6D
D
40 mm (1,5 in) Antenne, innerhalb Stutzen
min. 80 mm (3 in)
max. 140 mm (5,5 in) + D x 1,5
4
Micropilot FMR10
A0028410
