Montage

7.1

Einbaubedingungen

7.1.1 Montagearten

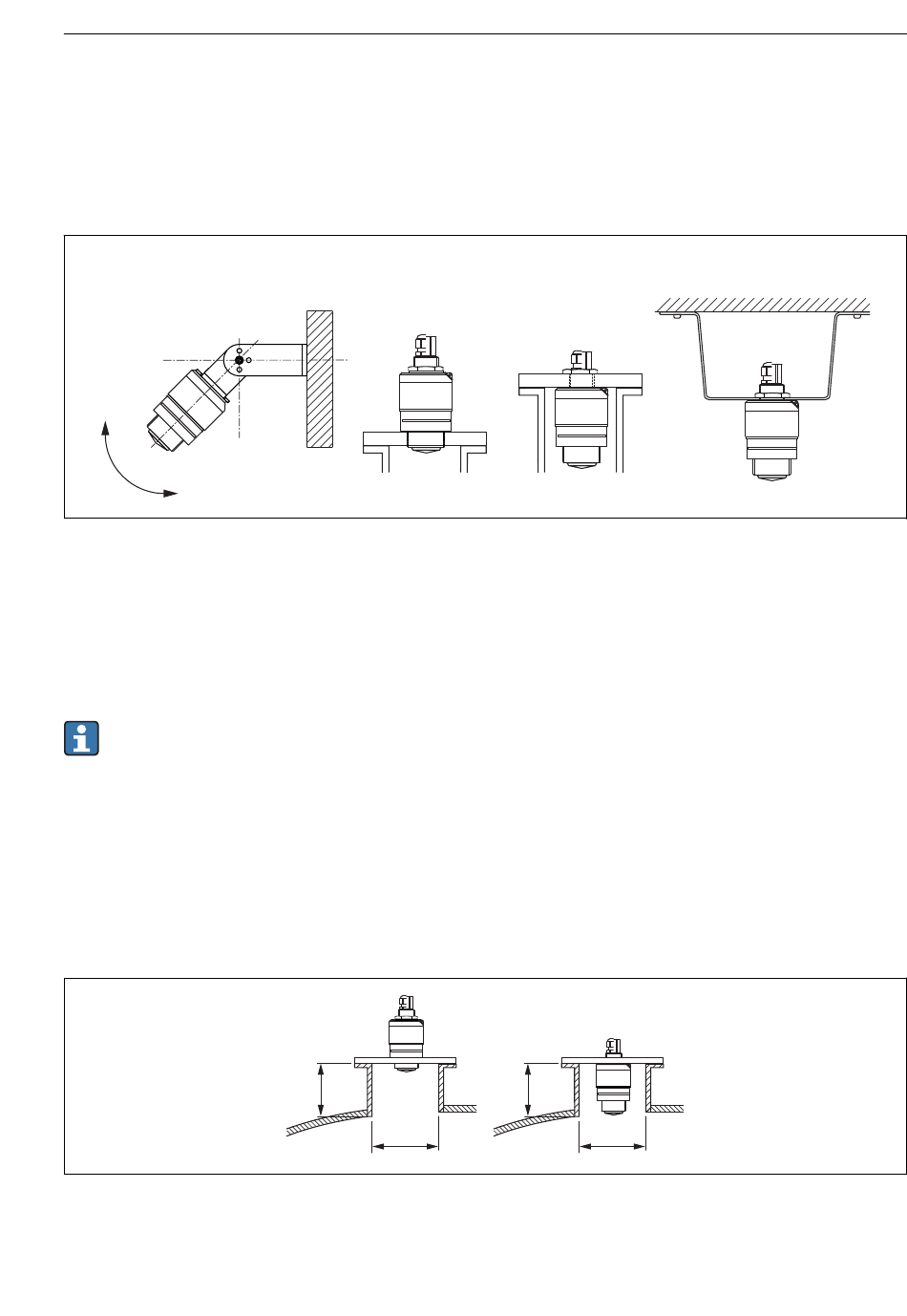

A
 3 Wand-, Decken- oder Stutzenmontage
A Wand- oder Deckenmontage ausrichtbar
B Eingeschraubt am frontseitigen Gewinde
C Eingeschraubt am rückseitigen Gewinde
D Deckenmontage mit Gegenmutter (im Lieferumfang)
Achtung!
Die Sensorkabel sind nicht als Tragkabel ausgelegt. Verwenden Sie diese nicht zur Auf-
hängung.
7.1.2 Stutzenmontage
Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Die Stutzeninnenseite
muss glatt sein und darf keine Kanten oder Schweißnähte enthalten. Wenn möglich sollte die
Stutzenkante abgerundet sein. Die maximale Stutzenlänge L hängt vom Stutzendurchmesser
D ab. Beachten Sie die angegebenen Grenzen für Durchmesser und Länge des Stutzens.
 4 Stutzenmontage FMR10
Endress+Hauser
B
L
D
C
L
D
Montage
D
A0028892
A0028843
