Micropilot FMR10
Potenzialausgleich
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar.
Batterie- / Akku- Betrieb
Um die Akku- / Batterielaufzeit zu erhöhen, kann die Bluetooth® wireless technology
Kommunikation des Sensors deaktiviert werden.
→  33

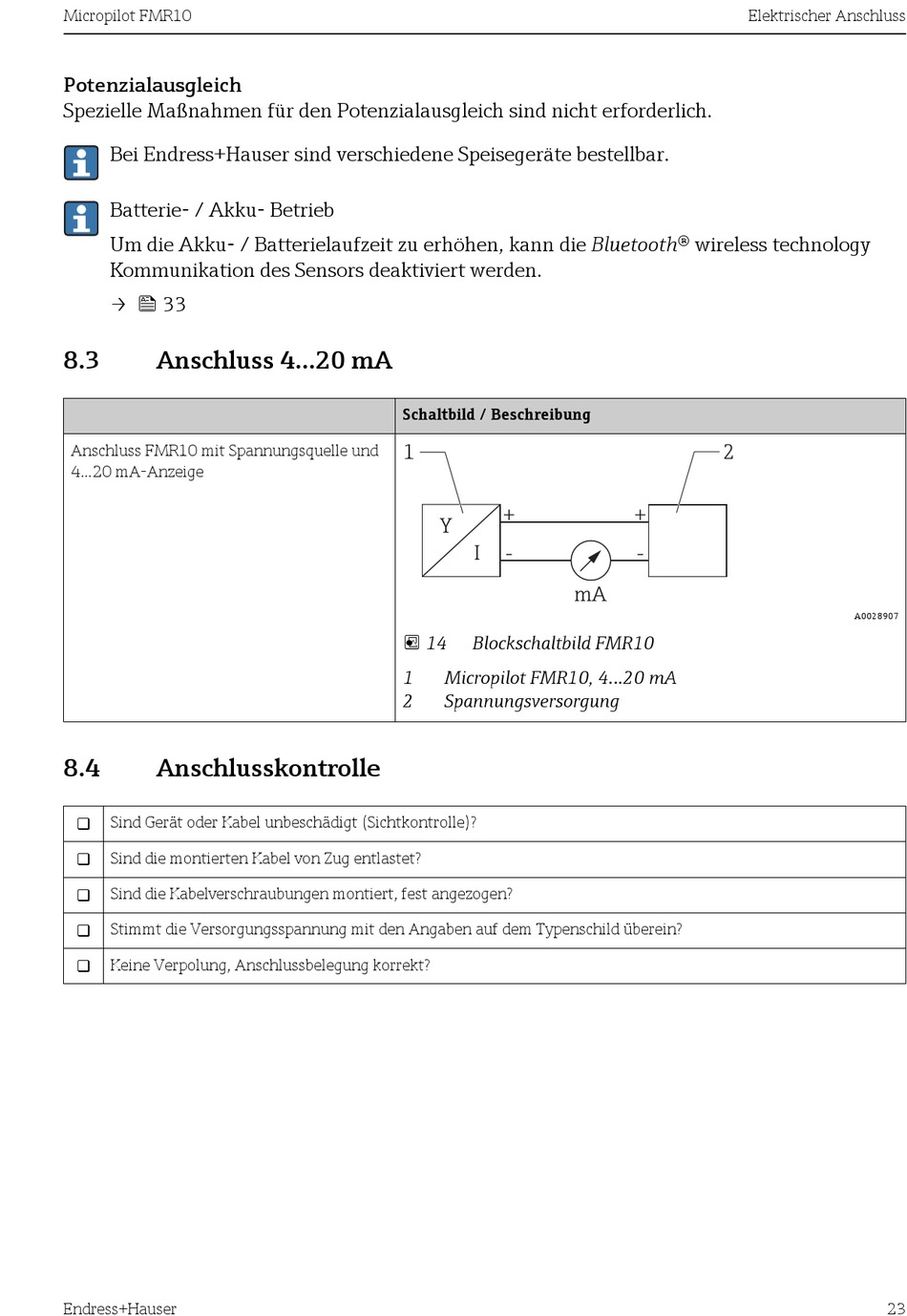

8.3 Anschluss 4...20 mA
Anschluss FMR10 mit Spannungsquelle und
4...20 mA-Anzeige
8.4

Anschlusskontrolle

Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?

Sind die montierten Kabel von Zug entlastet?

Sind die Kabelverschraubungen montiert, fest angezogen?

Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?

Keine Verpolung, Anschlussbelegung korrekt?

Endress+Hauser
Schaltbild / Beschreibung
1
+
Y
I
-
 14 Blockschaltbild FMR10
1 Micropilot FMR10, 4...20 mA
2 Spannungsversorgung
2
+
-
mA
Elektrischer Anschluss
A0028907
