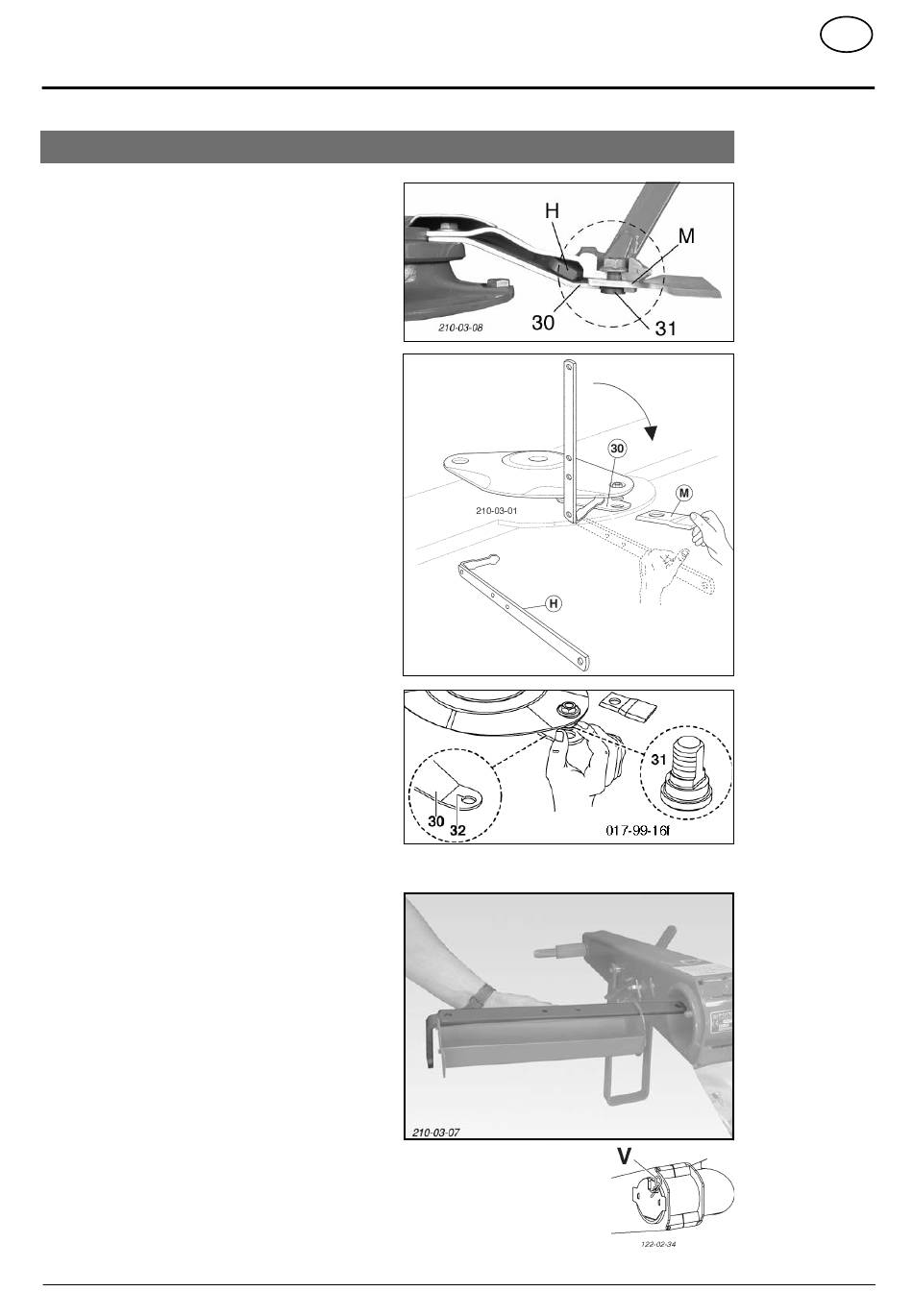

1. Hebel (H) von der linken oder rechten Seite
bis zum Anschlag an die Mähscheibe "Pos.
A" einführen.
2. Hebel von "Pos. A" nach "Pos. B" schwenken
und den beweglichen Halter (30) nach unten
drücken.
3. Mähklinge (M) entfernen.
4. Futterreste und Schmutz entfernen
- um den Bolzen (31) herum und auf der Innenseite
der Bohrung (32).
5. Kontrolle
• Klingenbolzen (31) auf Beschädigung, Abnützung und
Festsitz
• Halter (30) auf Beschädigung, Lageveränderung und
Festsitz
• Bohrung (32) auf Beschädigung.
- Die Seitenflächen dürfen keine Verformung
aufweisen.
6. Mähklinge montieren
7. Sichtkontrolle!
Überprüfen, dass Klinge (M) richtig zwischen
Klingenbolzen (31) und Halter (30) positioniert
ist (siehe Abbildung).
8. Hebel (H) wieder nach "A" schwenken und
entfernen.
• Hebel (H) in die beiden Ausnehmungen im
Werkzeugkasten einlegen.
• Werkzeugkasten schließen und mit Federvorstecker
(V) sichern.
0600-D KLINGEN_3904
WARTUNG UND INSTANDHALTUNG
Wechseln der Mähklingen
- 23 -
A
Pos
Pos
B
