Einsatz; Allgemeine Richtlinien Beim Arbeiten Mit Dem Gerät; Mähen; Wendemanöver Beim Mähen - Pottinger NOVADISC 640 Betriebsanleitung

Scheibenmäher
Inhaltsverzeichnis

Werbung

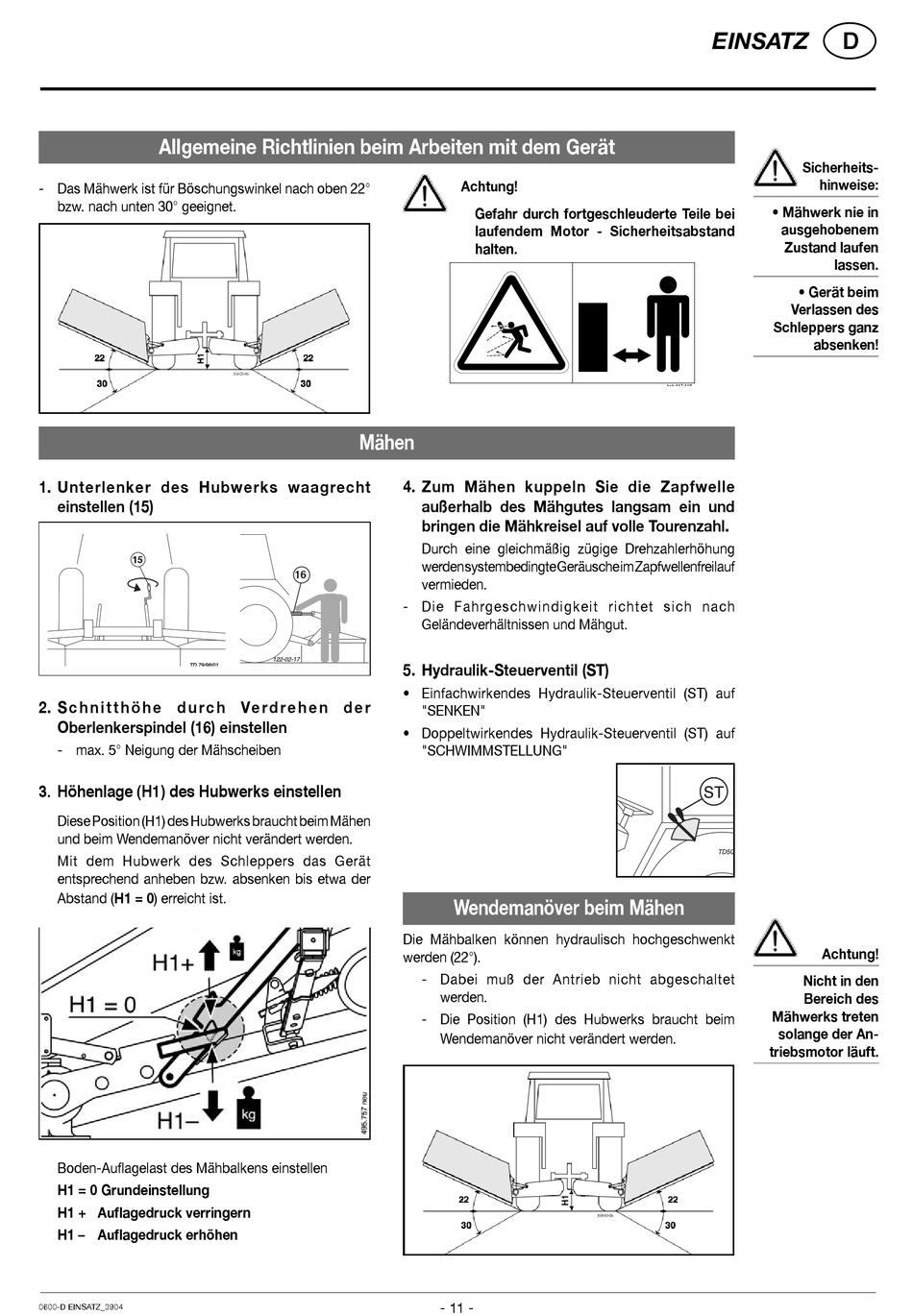

Allgemeine Richtlinien beim Arbeiten mit dem Gerät
- Das Mähwerk ist für Böschungswinkel nach oben 22°
bzw. nach unten 30° geeignet.
1. Unterlenker des Hubwerks waagrecht
einstellen (15)
15
TD 79/98/01
2. S c h n i t t h ö h e d u r c h Ve r d r e h e n d e r
Oberlenkerspindel (16) einstellen
- max. 5° Neigung der Mähscheiben
3. Höhenlage (H1) des Hubwerks einstellen
Diese Position (H1) des Hubwerks braucht beim Mähen
und beim Wendemanöver nicht verändert werden.
Mit dem Hubwerk des Schlep pers das Gerät
entsprechend anheben bzw. absenken bis etwa der
Abstand (H1 = 0) erreicht ist.
Boden-Auflagelast des Mähbalkens einstellen
H1 = 0 Grundeinstellung
H1 + Auflagedruck verringern
H1 – Auflagedruck erhöhen
0600-D EINSATZ_3904
Mähen
4. Zum Mähen kuppeln Sie die Zapfwelle
außerhalb des Mähgutes langsam ein und
bringen die Mähkreisel auf volle Tourenzahl.
Durch eine gleichmäßig zügige Drehzahlerhöhung
werden systembedingte Geräusche im Zapfwellenfreilauf
16
vermieden.
- Die Fahrgeschwindigkeit richtet sich nach
Geländeverhältnissen und Mähgut.
122-02-17
5. Hydraulik-Steuerventil (ST)
• Einfachwirkendes Hydraulik-Steuerventil (ST) auf
"SENKEN"
• Doppeltwirkendes Hydraulik-Steuerventil (ST) auf
"SCHWIMMSTELLUNG"
Die Mähbalken können hydraulisch hochgeschwenkt
werden (22°).
- Dabei muß der Antrieb nicht abgeschaltet
werden.
- Die Position (H1) des Hubwerks braucht beim
Wendemanöver nicht verändert werden.
- 11 -
Achtung!
Gefahr durch fortgeschleuderte Teile bei
laufendem Motor - Sicherheitsabstand
halten.
Wendemanöver beim Mähen

EINSATZ

Sicherheits-
hinweise:
• Mähwerk nie in
ausgehobenem
Zustand laufen
lassen.
• Gerät beim
Verlassen des
Schleppers ganz
absenken!
bsb 447 410
Achtung!
Nicht in den
Bereich des
Mähwerks treten
solange der An-
triebsmotor läuft.
D
