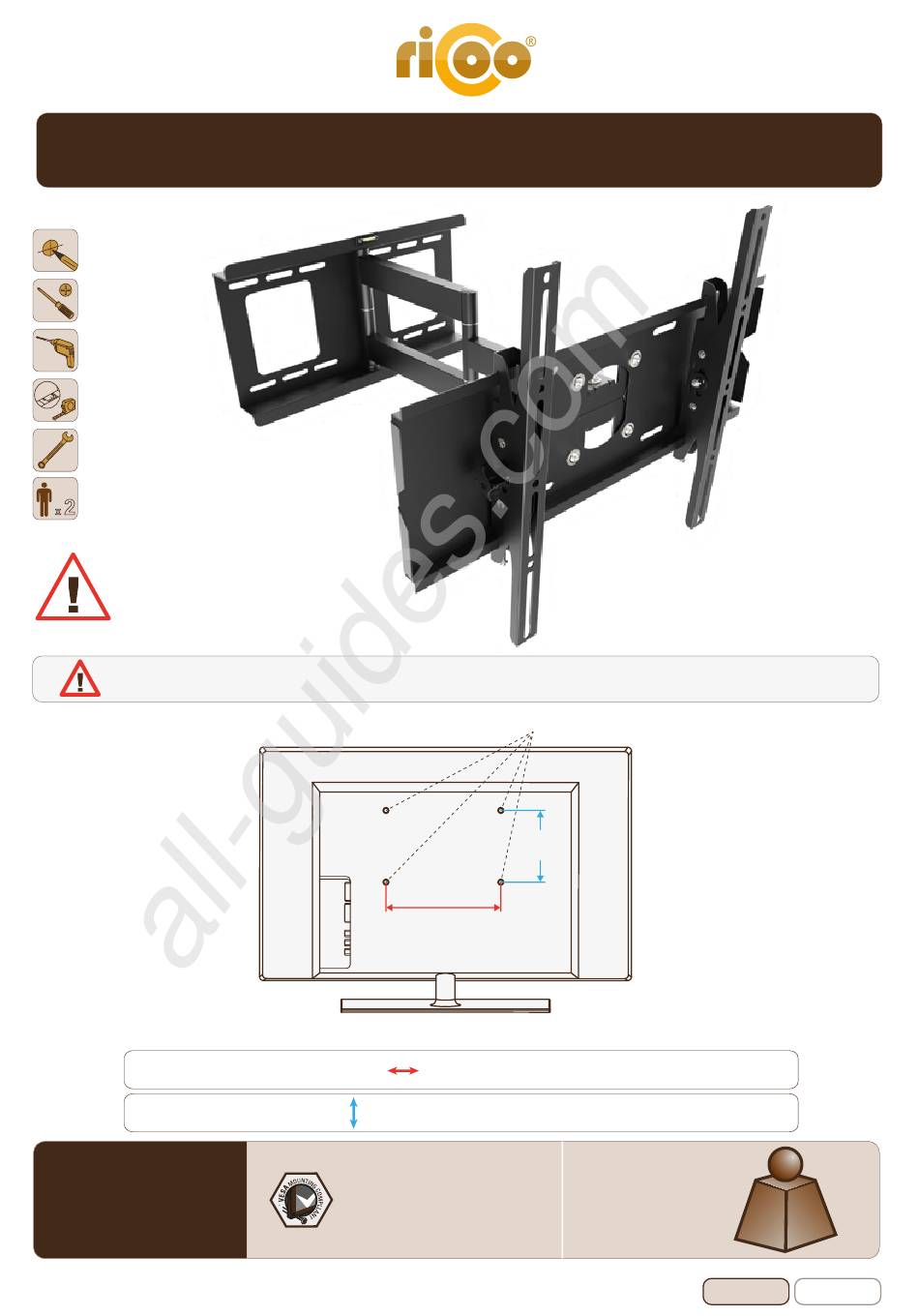

Wandhalterung für TV / Monitor
2
x
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
R03
S0354
All manuals and user guides at all-guides.com
an Ihrem Bildschirm
VESA - Befestigungslöcher
Horizontal / Waagerecht
100x100
300x200
100x200
300x300
200x100
400x100
200x200
400x200
300x100
400x300
Vertical /
Senkrecht
Bildschirm Rückseite
min. 70mm - max. 500mm
min. 70mm - max. 400mm
95kg
400x400
500x100
(209lbs)
500x200
500x300
MAX
500x400
MONTAGEANLEITUNG
v.17.07
