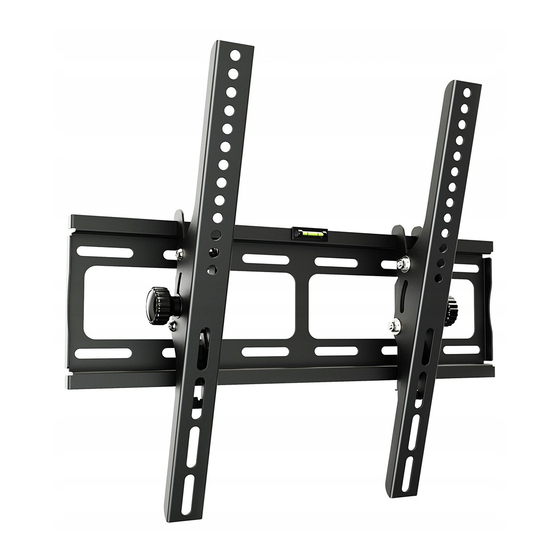

RICOO RW-R09 Montageanleitung

/
EN DE
Plastic bag / Plastikbeutel
A
S10 x 50MM
6 pcs/Stk.
H
M5 x 30MM
4 pcs/Stk.
15
±
Tilt
Neigung
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A
SCHRITT 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
Concrete Wall
A
Betonwand
Drilling
Bohrung
50 mm
N
10 mm
B C D E
Plain washer
M8 x 50MM
Metal washer Unterlegscheibe Plastic cylinder
6 pcs/Stk. Metallscheiben 4 pcs/Stk. Plastikzylinder
I J K L
M4 x 30MM M8 x 16MM M6 x 16MM M5 x 16MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
Please note: The numbering on the plastic bag may di er!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
°
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 75 mm - max. 400 mm
Vertical / Senkrecht (R09): min. 75 mm - max. 400 mm
Vertical / Senkrecht (R19): min. 75 mm - max. 405 mm
STEP 2 B
or
SCHRITT 2 B
oder
Wood stud mounting
Befestigung an der Holzbalkenwand
1
2 3
C
B
Stud finder
Drilling
Balkenfinder
Bohrung
50 mm
6 mm
STEP 3 A
F G
SCHRITT 3 A
M8 x 30MM M6 x 30MM
4 pcs/Stk. 4 pcs/Stk.
M N
For TVs with a flat back
Für TV/Monitore mit
M4 x 16MM Bubble level
4 pcs/Stk. Wasserwaage
flacher Rückseite
STEP 3 B
SCHRITT 3 B
For TVs with a curved back
Für TV/Monitore mit
gewölbter Rückseite
STEP 4
SCHRITT 4
Wood stud
Holzbalken Tilt tension knob
Neigungseinstellschraube
C
B
N
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
TV
Fernseher
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
TV
Fernseher
Hanging TV to wall plate
Aufhängung des TV-Geräts an die Wandhalterung
TV
Fernseher
1
15
°
±
2
Rail
Schiene
D
J K L M
, , ,
E
D
F G H I
, , ,
Wall plate
Wandplatte
Locking
3
Wall
Wand Befestigung
