RICOO RW-R17 Montageanleitung

/
EN DE

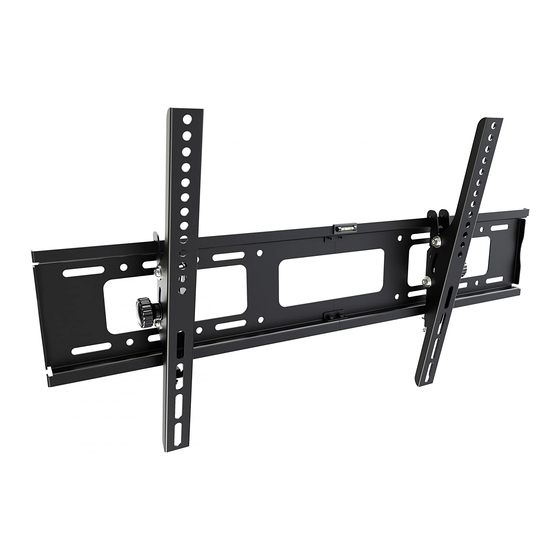

RW-R17
Scope of delivery
Lieferumfang
!
R S T
x 4
!
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
15
°
±
Tilt
Neigung
Plastic bag 1 / Plastikbeutel 1
A B C D E
M4 x 16MM M5 x 16MM M6 x 16MM M8 x 16MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
G H I J K
M6 x 30MM M8 x 30MM Metal washer M8 x 50MM S10 x 50MM
4 pcs/Stk. 4 pcs/Stk. Metallscheiben 6 pcs/Stk.
Plastic bag 2 / Plastikbeutel 2
Please note: The numbering on the plastic
bag may di er!
M N
P
Bitte beachten: die Durchnummerierung
auf dem Plastikbeutel kann abweichen!
Please note: Following Plastik bag compart-
ments can be empty: "O" Plain washer Plastic cylinder
Unterlegscheibe Plastikzylinder Wasserwaage
Bitte beachten: Folgende Plastikbeutel-Fächer
können leer sein: "O"
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 55 mm - max. 700 mm
Vertical / Senkrecht: min. 55 mm - max. 400 mm
STEP 2
SCHRITT 2
STEP 3 A
SCHRITT 3 A
F
Solid concrete mounting
M4 x 30MM M5 x 30MM
Befestigung an der Massivbetonwand
4 pcs/Stk. 4 pcs/Stk.
L
Concrete Wall
Betonwand
Allen key
6 pcs/Stk. Inbussschlüssel
Drilling
Bohrung
Q
50 mm
Plastik knob
Bubble level
Kuststo drehknopf
2 pcs/Stk.
10 mm
STEP 4 A
SCHRITT 4 A
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
If screws "A,B,C,D" are too short, can plastic cylinder "N" with longer screws "E,F,G,H" be used.
Wenn Schrauben "A,B,C,D" zu kurz sind, können Plastikzylinder "N" mit längeren Schrauben "E,F,G,H" verwendet werden.
Assembly of the wall panel.
Zusammenbau der Wandplatte.
T
S
R
S
T
STEP 3 B
or
SCHRITT 3 B
oder
Wood stud mounting
Befestigung an der Holzbalkenwand
1
K
I
J
Stud finder
Balkenfinder
50 mm
P
6 mm
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
TV
Fernseher
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
L
Wood stud
2 3
Holzbalken
I
J
Drilling
Bohrung
P
M
*
A B C D
, , ,
