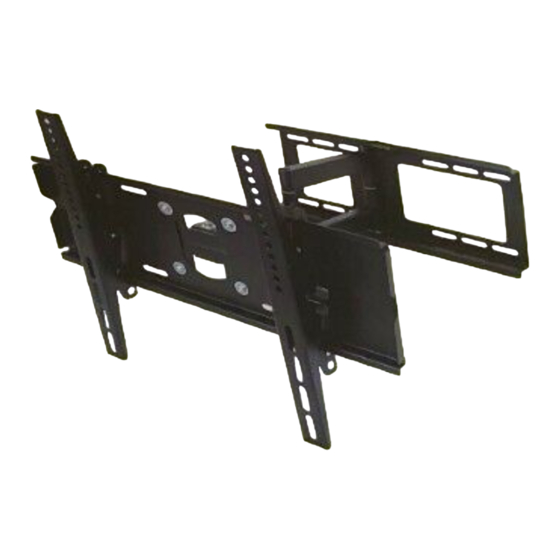

RICOO RW-R33 Montageanleitung

Universal wall bracket
Universelle Wandhalterung
°
±
Rotation
Drehung
Scope of the delivery
Plastic bag (big) / Plastikbeutel (groß)
Lieferumfang
A
M8 x 50MM
Wall mount (pre-assembled) 6 pcs/Stk.
Wandhalterung (vormontiert)
H
M4 x 16MM
4 pcs/Stk.
Plastic bag (small) / Plastikbeutel (klein)
!
Rails (pre-assembled, 2 pcs.)
Schienen (vormontiert, 2 Stk.)
Please measure distance between mounting holes!
STEP 1
Bitte den Lochabstand vor der Montage nachmessen!
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
180
°
Swivel
Schwenkung
15 °
±
Tilt
Neigung
B C D E F
Plain washer Metal washer Toothed washer
M10 x 50MM Unterlegscheibe Plastic cylinder Metallscheibe
6 pcs/Stk. 4 pcs/Stk. Plastikzylinder 4 pcs/Stk.
I J K L M
M5 x 30MM M5 x 16MM M6 x 30MM M6 x 16MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
Please note: Plastik bag compartment „O" is empty
!
Bitte beachten!: Plastikbeutel-Fach „O" ist leer.
Beachten Sie:
P Q R
Einige Elemente
können bereits ab
Plastic washer
Werk an den Schienen
M6 x 14MM Plastikscheibe
vormontiert sein.
4 pcs/Stk. 4 pcs/Stk. 2 pcs/Stk.
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 60 mm - max. 500 mm
Vertical / Senkrecht (R23): min. 60 mm - max. 400 mm
Vertical / Senkrecht (R33): min. 57 mm - max. 400 mm
STEP 2
SCHRITT 2
Place bubble level
central on the top
of the wall plate
Bringen Sie
die Wasserwaage
zentral oben auf
der Wandplatte an.
STEP 3 A
G
SCHRITT 3 A
Solid concrete mounting
Zahnscheibe M4 x 30MM
16 pcs/Stk. 4 pcs/Stk.
Befestigung an der Massivbetonwand
N
Concrete Wall
M8 x 30MM M8 x 16MM
4 pcs/Stk. 4 pcs/Stk. Betonwand
Drilling
Bohrung
S T
50 mm
Bubble Level
Wasserwaage
2 pcs/Stk. 1 pcs/Stk.
10 mm
STEP 4
SCHRITT
Align the front plate making sure
that it is parallel to the wall plate.
To do so you have to loosen the
screws in the middle.
Richten Sie die Frontplatte so aus,
dass diese parallel zur Wandplatte ist.
Dazu müssen Sie die Schrauben
in der Mitte lockern.
Affixing the bubble level
Anbringung der Wasserwaage
STEP 3 B
SCHRITT 3 B
or
oder
Wood stud mounting
Befestigung an der Holzbalkenwand
1
B
E
A
Stud finder
Balkenfinder
50 mm
Alignment of front panel
Ausrichtung der Frontplatte
4
Wall mount: front view
Wandhalterung: Frontansicht
--------------------------------------------------------------------------------

X 
--------------------------------------------------------------------------------

T
Wall plate
Wandplatte
2
3
E
A
Wood stud
Holzbalken
Drilling
Bohrung
5 mm
Wall plate
Wandplatte

 Y
°
±
Front plate
X=Y
Frontplatte
