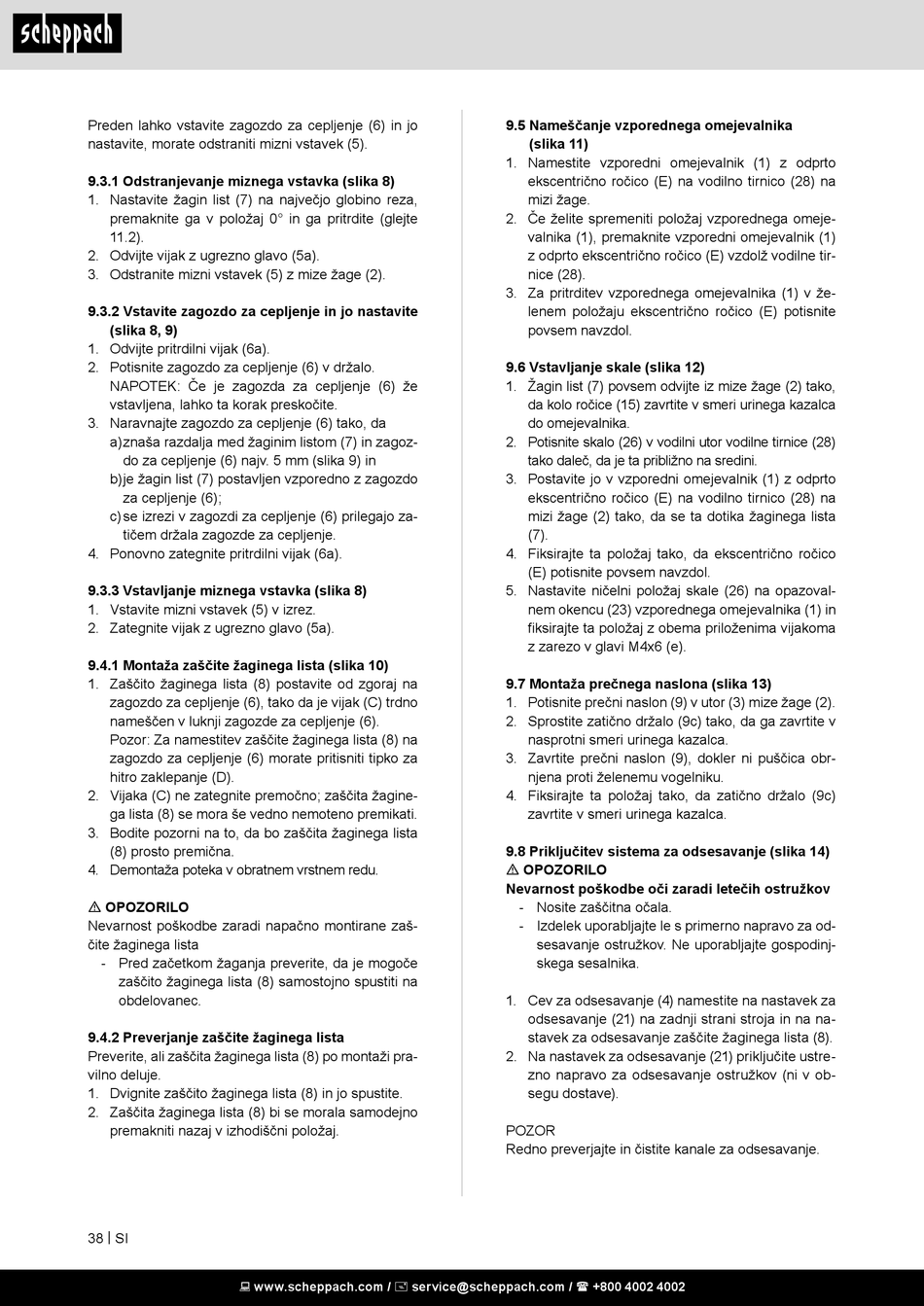

Preden lahko vstavite zagozdo za cepljenje (6) in jo
nastavite, morate odstraniti mizni vstavek (5).
9.3.1 Odstranjevanje miznega vstavka (slika 8)
1. Nastavite žagin list (7) na največjo globino reza,
premaknite ga v položaj 0° in ga pritrdite (glejte
11.2).
2. Odvijte vijak z ugrezno glavo (5a).
3. Odstranite mizni vstavek (5) z mize žage (2).
9.3.2 Vstavite zagozdo za cepljenje in jo nastavite
(slika 8, 9)
1. Odvijte pritrdilni vijak (6a).
2. Potisnite zagozdo za cepljenje (6) v držalo.
NAPOTEK: Če je zagozda za cepljenje (6) že
vstavljena, lahko ta korak preskočite.
3. Naravnajte zagozdo za cepljenje (6) tako, da
a) znaša razdalja med žaginim listom (7) in zagoz-
do za cepljenje (6) najv. 5 mm (slika 9) in
b) je žagin list (7) postavljen vzporedno z zagozdo
za cepljenje (6);
c) se izrezi v zagozdi za cepljenje (6) prilegajo za-
tičem držala zagozde za cepljenje.
4. Ponovno zategnite pritrdilni vijak (6a).
9.3.3 Vstavljanje miznega vstavka (slika 8)
1. Vstavite mizni vstavek (5) v izrez.
2. Zategnite vijak z ugrezno glavo (5a).
9.4.1 Montaža zaščite žaginega lista (slika 10)
1. Zaščito žaginega lista (8) postavite od zgoraj na
zagozdo za cepljenje (6), tako da je vijak (C) trdno
nameščen v luknji zagozde za cepljenje (6).
Pozor: Za namestitev zaščite žaginega lista (8) na
zagozdo za cepljenje (6) morate pritisniti tipko za
hitro zaklepanje (D).
2. Vijaka (C) ne zategnite premočno; zaščita žagine-
ga lista (8) se mora še vedno nemoteno premikati.
3. Bodite pozorni na to, da bo zaščita žaginega lista
(8) prosto premična.
4. Demontaža poteka v obratnem vrstnem redu.
m OPOZORILO
Nevarnost poškodbe zaradi napačno montirane zaš-
čite žaginega lista
- Pred začetkom žaganja preverite, da je mogoče
zaščito žaginega lista (8) samostojno spustiti na
obdelovanec.
9.4.2 Preverjanje zaščite žaginega lista
Preverite, ali zaščita žaginega lista (8) po montaži pra-
vilno deluje.
1. Dvignite zaščito žaginega lista (8) in jo spustite.
2. Zaščita žaginega lista (8) bi se morala samodejno
premakniti nazaj v izhodiščni položaj.
38 | SI
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
9.5 Nameščanje vzporednega omejevalnika
(slika 11)
1. Namestite vzporedni omejevalnik (1) z odprto
ekscentrično ročico (E) na vodilno tirnico (28) na
mizi žage.
2. Če želite spremeniti položaj vzporednega omeje-
valnika (1), premaknite vzporedni omejevalnik (1)
z odprto ekscentrično ročico (E) vzdolž vodilne tir-
nice (28).
3. Za pritrditev vzporednega omejevalnika (1) v že-
lenem položaju ekscentrično ročico (E) potisnite
povsem navzdol.
9.6 Vstavljanje skale (slika 12)
1. Žagin list (7) povsem odvijte iz mize žage (2) tako,
da kolo ročice (15) zavrtite v smeri urinega kazalca
do omejevalnika.
2. Potisnite skalo (26) v vodilni utor vodilne tirnice (28)
tako daleč, da je ta približno na sredini.
3. Postavite jo v vzporedni omejevalnik (1) z odprto
ekscentrično ročico (E) na vodilno tirnico (28) na
mizi žage (2) tako, da se ta dotika žaginega lista
(7).
4. Fiksirajte ta položaj tako, da ekscentrično ročico
(E) potisnite povsem navzdol.
5. Nastavite ničelni položaj skale (26) na opazoval-
nem okencu (23) vzporednega omejevalnika (1) in
fiksirajte ta položaj z obema priloženima vijakoma
z zarezo v glavi M4x6 (e).
9.7 Montaža prečnega naslona (slika 13)
1. Potisnite prečni naslon (9) v utor (3) mize žage (2).
2. Sprostite zatično držalo (9c) tako, da ga zavrtite v
nasprotni smeri urinega kazalca.
3. Zavrtite prečni naslon (9), dokler ni puščica obr-
njena proti želenemu vogelniku.
4. Fiksirajte ta položaj tako, da zatično držalo (9c)
zavrtite v smeri urinega kazalca.
9.8 Priključitev sistema za odsesavanje (slika 14)
m OPOZORILO
Nevarnost poškodbe oči zaradi letečih ostružkov
- Nosite zaščitna očala.
- Izdelek uporabljajte le s primerno napravo za od-
sesavanje ostružkov. Ne uporabljajte gospodinj-
skega sesalnika.
1. Cev za odsesavanje (4) namestite na nastavek za
odsesavanje (21) na zadnji strani stroja in na na-
stavek za odsesavanje zaščite žaginega lista (8).
2. Na nastavek za odsesavanje (21) priključite ustre-
zno napravo za odsesavanje ostružkov (ni v ob-
segu dostave).
POZOR
Redno preverjajte in čistite kanale za odsesavanje.
