3.3 Elektrische Anschlüsse
Der Messumformer ist ein 2-Leitergerät mit 4...20mA als Ausgangssignal für den Durchfluss.
Alle weiteren Ein- und Ausgänge sind passiv und benötigen immer zusätzliche Hilfsenergie.

3.3.1 Spannungsversorgung

INFORMATION!
Die Speisespannung muss zwischen 12 VDC und 36 VDC liegen (bei Ex 12...30Vdc). Sie richtet
sich nach dem gesamten Messschleifenwiderstand. Um diesen zu bestimmen müssen die
Widerstände jeder Komponente in der Messschleife (ohne Messgerät) addiert werden.
Die erforderliche Versorgungsspannung lässt sich nach folgender Gleichung berechnen:
U
= R
* 22mA + 12V
ext.
L
wobei
U
= die minimale Versorgungsspannung und
ext.
R
= der gesamte Messschleifenwiderstand sind.
L
INFORMATION!
Die Spannungsversorgung muss mindestens 22 mA liefern können.

3.3.2 Stromausgang

Der Messumformer ist ein 2-Leitergerät mit 4...20mA als Ausgangssignal für den Durchfluss.
Alle weiteren Ein- und Ausgänge sind passiv und benötigen immer zusätzliche eine
Hilfsenergie.

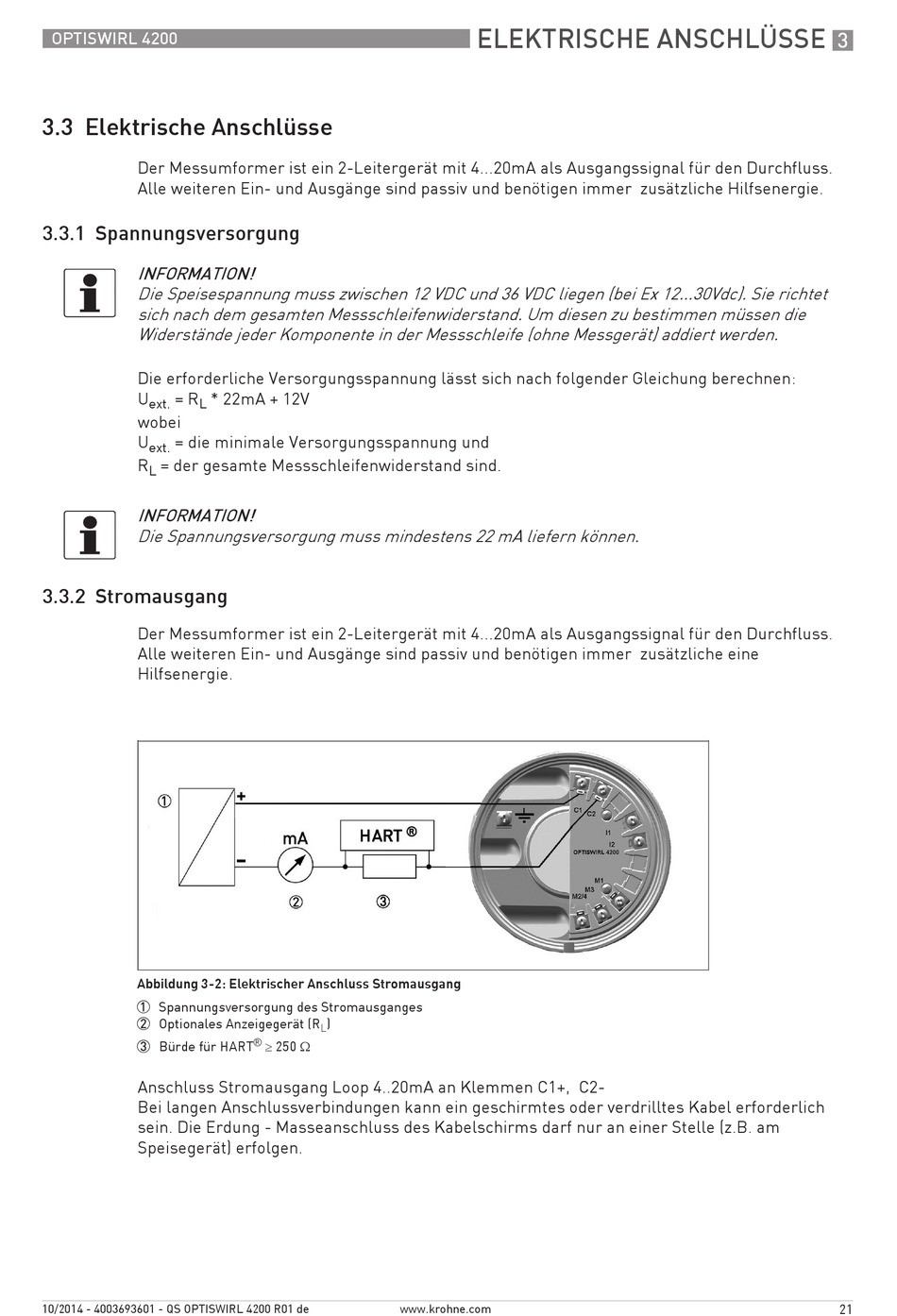

Abbildung 3-2: Elektrischer Anschluss Stromausgang
1 Spannungsversorgung des Stromausganges
2 Optionales Anzeigegerät (R
3 Bürde für HART
Anschluss Stromausgang Loop 4..20mA an Klemmen C1+, C2-
Bei langen Anschlussverbindungen kann ein geschirmtes oder verdrilltes Kabel erforderlich
sein. Die Erdung - Masseanschluss des Kabelschirms darf nur an einer Stelle (z.B. am
Speisegerät) erfolgen.
10/2014 - 4003693601 - QS OPTISWIRL 4200 R01 de
)
L
®
≥ 250 Ω
