OPTISWIRL 4200
2.2.9 Wärmeisolierungen
VORSICHT!
Oberhalb der Messumformerbefestigung darf nicht wärmeisoliert werden.
Die Wärmeisolierung 3 darf nur die gezeigte maximale Höhe 1 erreichen.

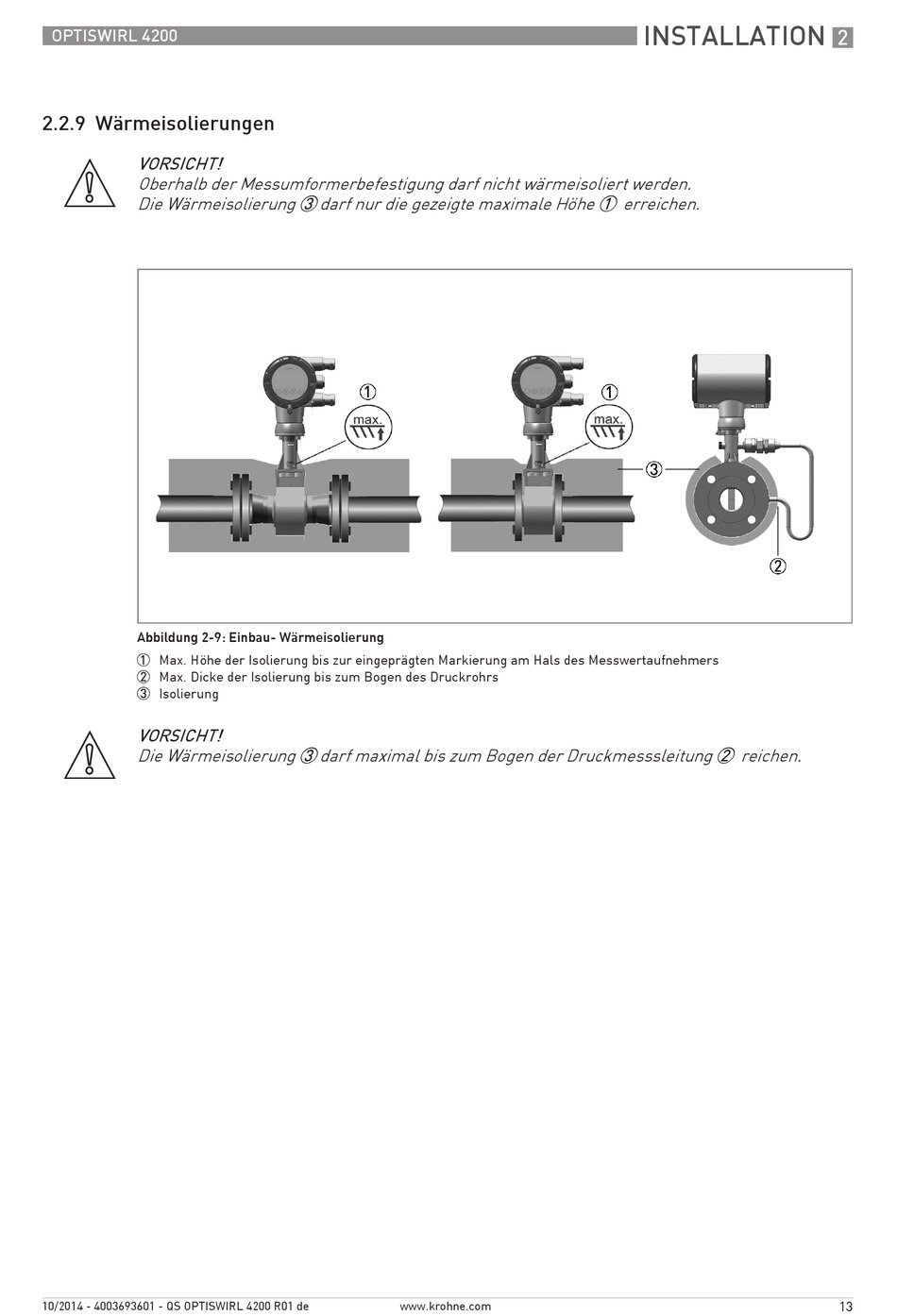

Abbildung 2-9: Einbau- Wärmeisolierung
1 Max. Höhe der Isolierung bis zur eingeprägten Markierung am Hals des Messwertaufnehmers
2 Max. Dicke der Isolierung bis zum Bogen des Druckrohrs
3 Isolierung
VORSICHT!
Die Wärmeisolierung 3 darf maximal bis zum Bogen der Druckmesssleitung 2 reichen.
10/2014 - 4003693601 - QS OPTISWIRL 4200 R01 de
