INSTALLATION
2

2.2.8 Anzeige drehen

GEFAHR!
Alle Arbeiten an der Elektronik des Geräts dürfen nur von entsprechend geschultem Personal
vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind
unbedingt einzuhalten.
INFORMATION!
Wenn das Messgerät in senkrechte Rohrleitungen montiert wird, müssen Sie die Anzeige um 90
drehen, beim Einbau unter einer Rohrleitung um 180
INFORMATION!
Die Anzeige kann in 90

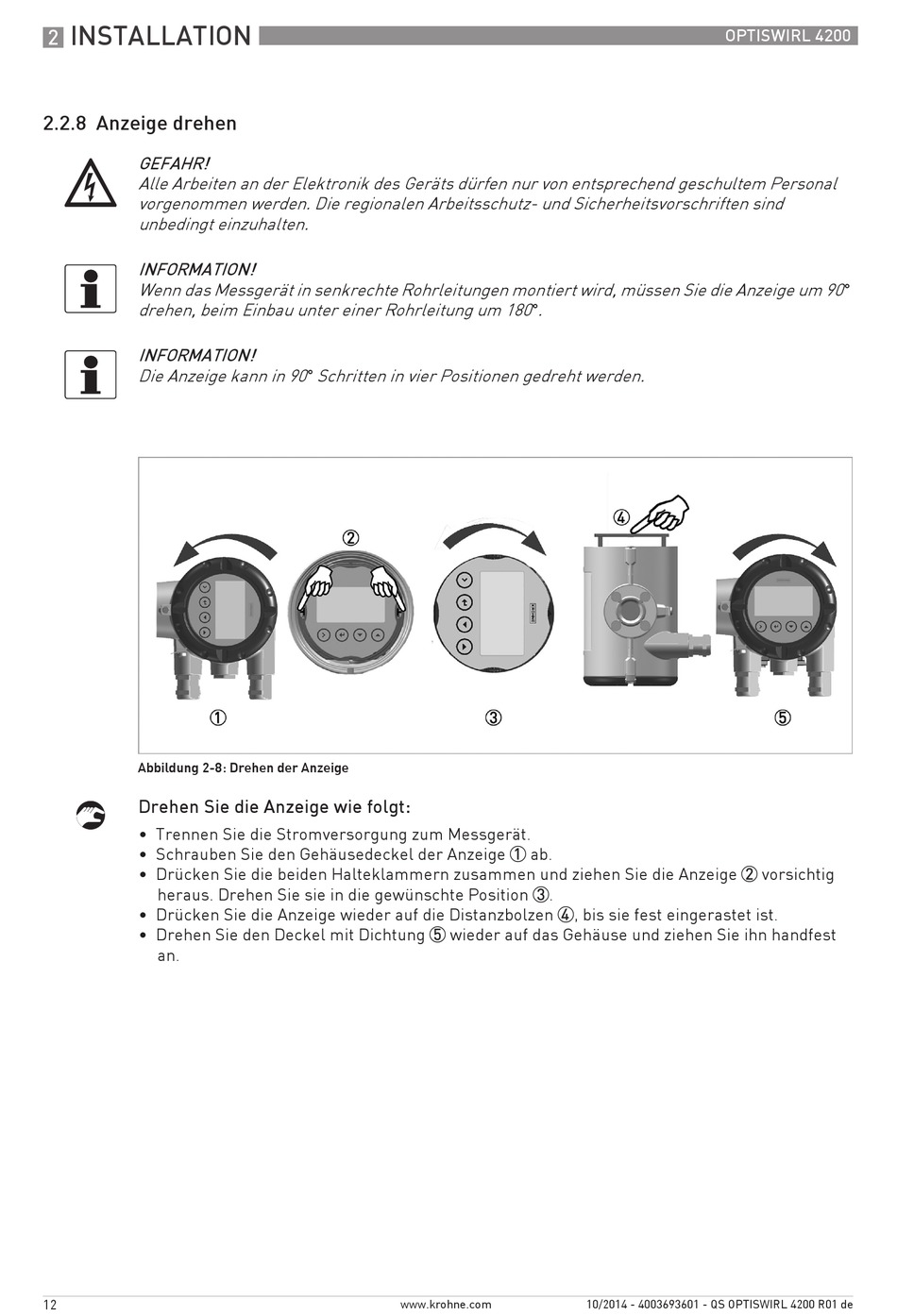

Abbildung 2-8: Drehen der Anzeige
Drehen Sie die Anzeige wie folgt:
• Trennen Sie die Stromversorgung zum Messgerät.
• Schrauben Sie den Gehäusedeckel der Anzeige 1 ab.
• Drücken Sie die beiden Halteklammern zusammen und ziehen Sie die Anzeige 2 vorsichtig
heraus. Drehen Sie sie in die gewünschte Position 3.
• Drücken Sie die Anzeige wieder auf die Distanzbolzen 4, bis sie fest eingerastet ist.
• Drehen Sie den Deckel mit Dichtung 5 wieder auf das Gehäuse und ziehen Sie ihn handfest
an.
12
° Schritten in vier Positionen gedreht werden.
